Die Fluke 700PEx IS Druckmodule sind eigensichere Referenzdruckmodule für professionelle Kalibrieraufgaben in explosionsgefährdeten Bereichen. Die Serie wurde speziell dafür entwickelt, Drucktransmitter, Druckschalter, Manometer und weitere Prozessdruckgeräte gemeinsam mit eigensicheren Fluke Kalibratoren zu prüfen. Insgesamt umfasst die Produktfamilie acht Druckmodule und deckt typische Messbereiche von 2,5 kPa beziehungsweise 25 mbar bis 20 MPa beziehungsweise 200 bar ab. Damit eignet sich die Fluke 700PEx IS Serie sowohl für kleine Differenzdrücke als auch für industrielle Hochdruckanwendungen. Fluke nennt die Serie ausdrücklich als eigensichere Lösung für vollständige Druckprüfungen in explosionsgefährdeten Bereichen.
Die Fluke 700PEx IS Module sind für den Einsatz mit geeigneten eigensicheren Kalibratoren wie dem Fluke 718Ex und Fluke 725Ex vorgesehen. Das Druckmodul wird pneumatisch mit der Druckquelle beziehungsweise dem Prüfling verbunden und elektrisch an den kompatiblen Kalibrator angeschlossen. Der Druckwert wird im Modul gemessen und digital an den Kalibrator übertragen. Dadurch können Referenzdruck und elektrische Prozesssignale gemeinsam innerhalb eines Kalibrieraufbaus erfasst werden.
Ein wesentlicher Vorteil der Serie ist die breite Auswahl unterschiedlicher Druckarten. Verfügbar sind Module für Differenzdruck, Relativdruck und Absolutdruck. Die einzelnen Modelle decken Bereiche von 10 inH₂O über 15 psi, 30 psi, 100 psi, 300 psi und 1.500 psi bis zu 3.000 psi ab. Zusätzlich steht mit dem 700PA4Ex ein Absolutdruckmodul bis 15 psi absolut zur Verfügung. Fluke führt die acht Modelle als 700P01Ex, 700P24Ex, 700P05Ex, 700P06Ex, 700P27Ex, 700P09Ex, 700P29Ex und 700PA4Ex.
Für die eigensichere Anwendung besitzen die Module entsprechende Zulassungen. Fluke nennt für die Serie unter anderem ATEX II 1G Ex ia IIC T4 sowie die nordamerikanische Zulassung I.S. Class I, Division 1, Groups A bis D, T4. Damit können die geeigneten Module zusammen mit kompatiblen Ex Kalibratoren für Mess und Kalibrieraufgaben in entsprechend klassifizierten explosionsgefährdeten Bereichen eingesetzt werden. Die jeweils gültigen Zulassungen und Einsatzbedingungen müssen dabei immer anhand der Kennzeichnung des konkreten Moduls und der lokalen Explosionsschutzanforderungen geprüft werden.
Auch die messtechnischen Eigenschaften unterscheiden sich je nach Druckbereich. Für die meisten Relativdruckmodelle von 2 bar bis 100 bar nennt Fluke eine Referenzmessunsicherheit von 0,025 % des Bereichsendwertes. Die Gesamtunsicherheit über ein Jahr und einen Temperaturbereich von 0 °C bis 50 °C beträgt bei diesen Modellen typischerweise 0,050 % des Bereichsendwertes. Beim Hochdruckmodul 700P29Ex bis 207 bar beträgt die Referenzmessunsicherheit 0,050 % und die Ein Jahres Gesamtunsicherheit 0,080 %.
Das Differenzdruckmodul 700P01Ex ist für sehr kleine Drücke von 0 bis 2,49 kPa beziehungsweise etwa 25 mbar ausgelegt. Die Referenzmessunsicherheit beträgt 0,200 %, die Ein Jahres Gesamtunsicherheit 0,300 %. Beide Druckseiten sind für trockene Luft beziehungsweise nicht korrosive trockene Gase vorgesehen.
Das Modell 700P24Ex deckt einen Differenzdruckbereich bis 100 kPa beziehungsweise 1 bar ab. Auf der Hochdruckseite ist das Modul medienisoliert, während auf der Niederdruckseite trockene Medien vorgesehen sind. Die Referenzmessunsicherheit beträgt 0,025 %, die Ein Jahres Gesamtunsicherheit 0,050 %. Damit eignet sich dieses Modul besonders für Differenzdrucktransmitter und Anwendungen, bei denen die Hochdruckseite mit geeigneten Prozessmedien beaufschlagt werden muss.

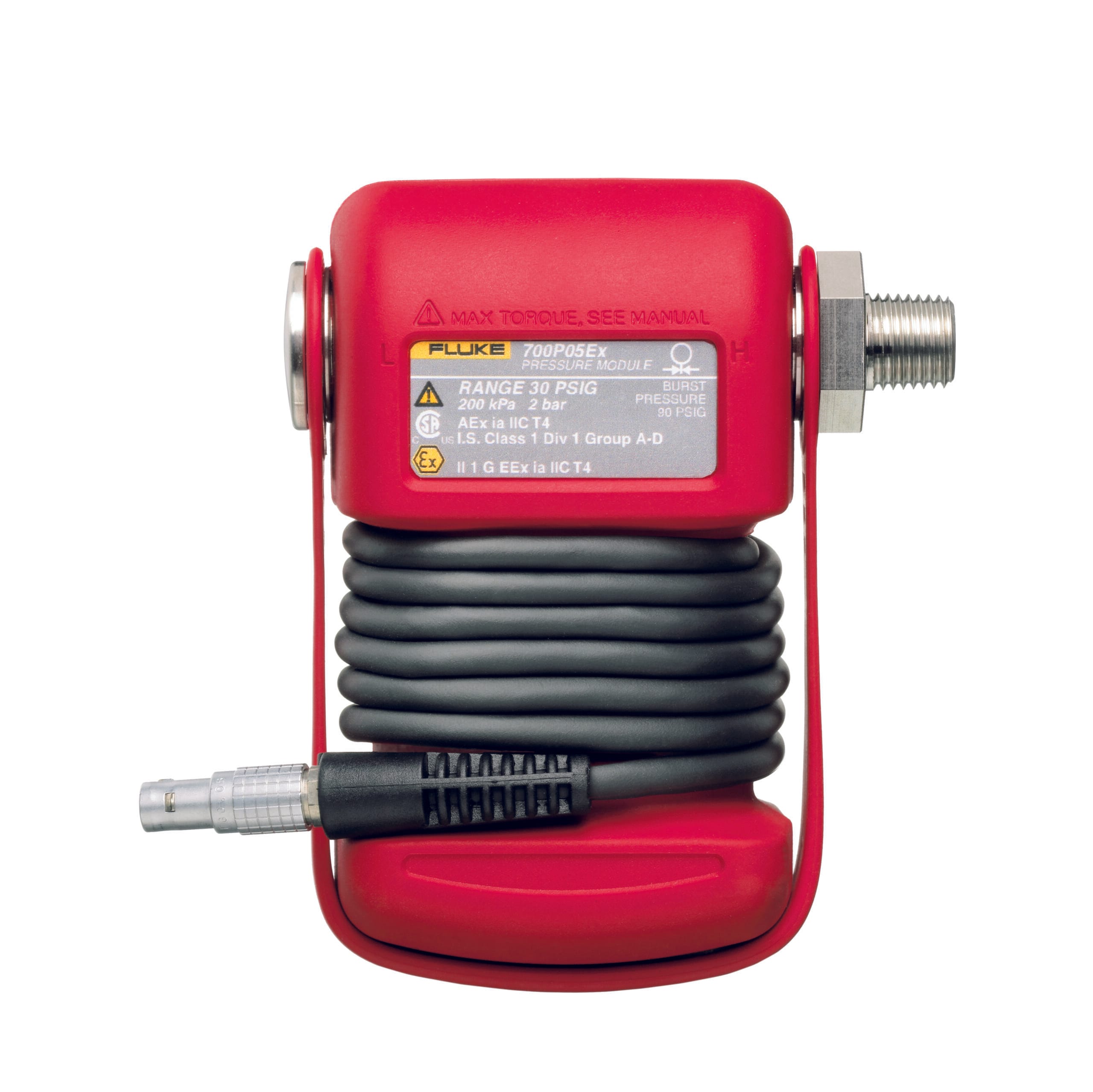

Für Relativdruck stehen mehrere Modelle zur Verfügung. Der 700P05Ex reicht bis 2 bar, der 700P06Ex bis 7 bar, der 700P27Ex bis 20 bar und der 700P09Ex bis 100 bar. Der 700P29Ex erweitert die Serie auf bis zu etwa 207 bar beziehungsweise 3.000 psi. Die medienberührten Bereiche dieser Module sind isoliert, wodurch sich die Serie für zahlreiche industrielle Druckmedien eignet, sofern diese mit den jeweiligen Werkstoffen des konkreten Moduls kompatibel sind.
Das 700PA4Ex ist ein Absolutdruckmodul mit einem Bereich von 0 bis 100 kPa absolut beziehungsweise 1 bar absolut. Die Referenzmessunsicherheit beträgt 0,050 %, die Ein Jahres Gesamtunsicherheit 0,070 %. Damit können neben klassischen Relativdruckanwendungen auch geeignete Absolutdruckmessgeräte geprüft werden.
Die Module besitzen eine interne Temperaturkompensation. Fluke nennt für das 700P01Ex beispielsweise einen kompensierten Temperaturbereich von 15 °C bis 35 °C und spezifiziert die Gesamtunsicherheit über einen erweiterten Bereich bis 50 °C. Diese Temperaturkompensation unterstützt den mobilen Einsatz außerhalb idealer Laborbedingungen.
Ein weiterer Vorteil ist die robuste Konstruktion. Das aus Urethan geformte Gehäuse schützt die Druckmodule bei typischen industriellen Einsatzbedingungen. Fluke hebt diese robuste Bauweise ausdrücklich hervor. Die Module werden außerdem mit einem Zertifikat über die rückführbare Kalibrierung auf NIST geliefert.
europascal unterstützt Sie bei der Auswahl des passenden Fluke 700PEx IS Druckmoduls für Messbereich, Druckart, Medium und Ex Anwendung. Für die regelmäßige messtechnische Rückführung Ihrer Druckmodule und weiteren Referenzgeräte steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.
Ihre Vorteile auf einen Blick
- Eigensichere Druckmodule für explosionsgefährdete Bereiche
- Acht verfügbare Druckmodule
- Messbereiche von 2,5 kPa bis 20 MPa
- Entspricht etwa 25 mbar bis 200 bar
- Differenzdruckmodule verfügbar
- Relativdruckmodule verfügbar
- Absolutdruckmodul verfügbar
- ATEX Zulassung für geeignete Ex Anwendungen
- I.S. Class I Division 1 Zulassung
- Kompatibel mit Fluke 718Ex
- Kompatibel mit Fluke 725Ex
- Digitale Messwertübertragung zum Kalibrator
- Referenzmessunsicherheit bei vielen Modellen 0,025 %
- Ein Jahres Gesamtunsicherheit bei vielen Modellen 0,050 %
- Hochdruckbereich bis etwa 207 bar beziehungsweise 3.000 psi
- Temperaturkompensation
- Robustes Urethan Spritzgussgehäuse
- Medienisolierte Modelle verfügbar
- NIST rückführbare Kalibrierung
- Für mobile Kalibrierungen im Feld geeignet
- Geeignet für Drucktransmitter
- Geeignet für Druckschalter
- Geeignet für Manometer
- Geeignet für Differenzdruckmessumformer.
Ideal für anspruchsvolle Kalibrieranwendungen
Die Fluke 700PEx IS Druckmodule eignen sich besonders für industrielle Anwendungen, bei denen Druckmessgeräte innerhalb explosionsgefährdeter Bereiche geprüft werden müssen.
Typische Prüflinge sind Drucktransmitter, Differenzdrucktransmitter, Prozessdrucksensoren, Druckschalter und Manometer.
Ein typischer Prüfaufbau besteht aus einem Fluke 700PEx IS Druckmodul, einem kompatiblen eigensicheren Prozesskalibrator und einer geeigneten Druckquelle. Das Druckmodul erfasst den Referenzdruck und überträgt ihn digital an den Kalibrator. Parallel kann beispielsweise der 4 bis 20 mA Ausgang eines Drucktransmitters gemessen werden.
Gerade mit einem Fluke 725Ex entsteht dadurch ein flexibler Multifunktions Prüfplatz für Druck und elektrische Prozesssignale. Das Bedienungshandbuch des 725Ex listet die acht 700PEx Module ausdrücklich als kompatible Druckmodule auf.
Mit dem Fluke 718Ex können ebenfalls alle acht eigensicheren 700PEx Druckmodule verwendet werden. Fluke nennt damit Druckmessungen bis etwa 200 bar.
Flexible Erweiterbarkeit
Die Fluke 700PEx IS Serie ist modular aufgebaut. Anwender können mehrere Druckmodule mit unterschiedlichen Messbereichen einsetzen und je nach Prüfling das geeignete Modul auswählen.
Für kleine Differenzdrücke eignet sich beispielsweise das 700P01Ex.
Für Differenzdruck bis 1 bar steht das 700P24Ex zur Verfügung.
Für Relativdruck können Modelle von 2 bar bis etwa 207 bar eingesetzt werden.
Für Absolutdruck steht das 700PA4Ex bereit.
Dadurch kann ein einziger eigensicherer Prozesskalibrator mit mehreren Modulen einen großen Teil typischer Druckkalibrieraufgaben abdecken.
Wichtig ist, dass Fluke die 700PEx Familie inzwischen bei einzelnen Modellen als nicht mehr hergestellt beziehungsweise neu klassifiziert führt. Als aktuelle Nachfolgeplattform empfiehlt Fluke die 750P Druckmodule. Für Bestandsanlagen und vorhandene Ex Kalibriersysteme bleibt die 700PEx Serie jedoch technisch relevant.
Technische Highlights
Die Fluke 700PEx IS Serie deckt folgende typische Druckbereiche ab:
700P01Ex: 0 bis 2,49 kPa Differenzdruck
700P24Ex: 0 bis 100 kPa Differenzdruck
700P05Ex: 0 bis 200 kPa Relativdruck
700P06Ex: 0 bis 700 kPa Relativdruck
700P27Ex: 0 bis 2 MPa Relativdruck
700P09Ex: 0 bis 10 MPa Relativdruck
700P29Ex: 0 bis 20,68 MPa Relativdruck
700PA4Ex: 0 bis 100 kPa Absolutdruck.
Technische Daten
| Merkmal | Wert |
|---|---|
| Hersteller | Fluke |
| Serie | 700PEx IS |
| Geräteart | Eigensichere Druckmodule |
| Anzahl Module | 8 |
| Kleinster Bereich | 0 bis 2,49 kPa |
| Größter Bereich | 0 bis 20,68 MPa |
| Größter Bereich in bar | ca. 207 bar |
| Größter Bereich in psi | 3.000 psi |
| Druckarten | Differenz, Relativ, Absolut |
| 700P01Ex | 0 bis 2,49 kPa |
| 700P24Ex | 0 bis 100 kPa |
| 700P05Ex | 0 bis 200 kPa |
| 700P06Ex | 0 bis 700 kPa |
| 700P27Ex | 0 bis 2 MPa |
| 700P09Ex | 0 bis 10 MPa |
| 700P29Ex | 0 bis 20,68 MPa |
| 700PA4Ex | 0 bis 100 kPa absolut |
| Referenzmessunsicherheit | modellabhängig ab 0,025 % |
| Ein Jahres Gesamtunsicherheit | modellabhängig ab 0,050 % |
| Temperaturkompensation | modellabhängig |
| Ex Zulassung | ATEX und I.S. je nach Kennzeichnung |
| Digitalübertragung | Ja |
| Kalibrierung | NIST rückführbar |
| Kompatibilität | Fluke 718Ex, Fluke 725Ex |
| Gehäuse | robustes Urethan Spritzgussgehäuse |
Die exakten Medien, Überdruckgrenzen und Unsicherheiten sind modellabhängig und sollten immer anhand des jeweiligen Modul Datenblatts geprüft werden.
Eigensicher für explosionsgefährdete Bereiche
Der entscheidende Unterschied zwischen den klassischen 700P Druckmodulen und der Fluke 700PEx IS Serie liegt in der Eigensicherheit.
Fluke nennt unter anderem:
ATEX II 1G Ex ia IIC T4
sowie:
I.S. Class I, Division 1, Groups A bis D, T4.
Dadurch können die Module zusammen mit kompatiblen eigensicheren Kalibratoren in entsprechend klassifizierten Bereichen eingesetzt werden.
Die konkrete Zulässigkeit muss jedoch immer für die komplette Messkette aus Druckmodul, Kalibrator, Leitungen, Zubehör und Einsatzort geprüft werden.
Acht Druckbereiche für unterschiedliche Anwendungen
Die Familie umfasst acht Module.
Das 700P01Ex ist für kleine Differenzdrücke vorgesehen.
Das 700P24Ex erweitert Differenzdruckmessungen bis 1 bar.
Die Modelle 700P05Ex, 700P06Ex, 700P27Ex, 700P09Ex und 700P29Ex decken steigende Relativdruckbereiche von 2 bar bis etwa 207 bar ab.
Das 700PA4Ex dient der Absolutdruckmessung bis 1 bar absolut.
Dadurch kann die Serie sehr unterschiedliche Prozessdruckanwendungen abdecken.
Referenzmessunsicherheit bis 0,025 Prozent
Für mehrere Modelle der Serie beträgt die Referenzmessunsicherheit bei 23 °C ±3 °C:
0,025 Prozent vom Bereichsendwert.
Dies gilt beispielsweise für:
700P24Ex
700P05Ex
700P06Ex
700P27Ex
700P09Ex.
Unter Einbeziehung von Stabilität und Temperatureinfluss beträgt die Ein Jahres Gesamtunsicherheit bei diesen Modellen typischerweise 0,050 Prozent.
Medienverträglichkeit
Die zulässigen Medien hängen vom jeweiligen Modul ab.
Beim 700P01Ex sind beide Seiten für trockene Luft beziehungsweise nicht korrosive trockene Gase vorgesehen.
Beim 700P24Ex ist die Hochdruckseite medienisoliert, während auf der Niederdruckseite trockene Medien vorgesehen sind.
Die Relativdruckmodule sind ebenfalls medienisoliert.
Vor jeder Anwendung muss geprüft werden, ob das verwendete Druckmedium mit den medienberührten Werkstoffen des konkreten Moduls kompatibel ist.
Kombination mit Fluke 718Ex
Der Fluke 718Ex kann mit allen acht eigensicheren Druckmodulen der 700PEx Serie verwendet werden.
Dadurch lässt sich der interne Druckbereich des 718Ex bis auf:
200 bar
erweitern.
Der Kalibrator kann gleichzeitig Druck und Strom messen und bietet zusätzlich Funktionen für Druckschalter.
Damit entsteht ein kompakter eigensicherer Prüfplatz für Drucktransmitter und Druckschalter.
Kombination mit Fluke 725Ex
Auch der Fluke 725Ex Multifunktions Prozesskalibrator unterstützt die 700PEx Serie.
Das Bedienungshandbuch listet sämtliche acht Module auf.
In Verbindung mit dem 725Ex kann der Anwender beispielsweise gleichzeitig den Referenzdruck messen und das elektrische Ausgangssignal eines Prozessgerätes erfassen.
Dadurch eignet sich die Kombination hervorragend für vollständige Transmitterkalibrierungen.
Kalibrierservice von europascal
Auch eigensichere Druckmodule müssen entsprechend dem betrieblichen Prüfmittelmanagement regelmäßig messtechnisch rückgeführt werden.
Über den europascal Kalibrierservice können Druckmodule, Drucksensoren, Drucktransmitter, Prozesskalibratoren und weitere Druckmessgeräte kalibriert werden.
europascal unterstützt Sie außerdem bei der Auswahl geeigneter Ex Kalibratoren, Druckmodule und Druckpumpen sowie bei der Zusammenstellung vollständiger Kalibrierlösungen für explosionsgefährdete Bereiche.
Warum die Fluke 700PEx IS Druckmodule wählen?
Die Fluke 700PEx IS Druckmodule verbinden flexible Druckmessung mit eigensicherer Ausführung.
Acht Module decken Bereiche von kleinen Differenzdrücken bis etwa 207 bar ab.
Mehrere Modelle erreichen eine Referenzmessunsicherheit von 0,025 Prozent vom Bereichsendwert.
Die digitale Messwertübertragung ermöglicht eine direkte Integration in kompatible Fluke Prozesskalibratoren.
Mit Fluke 718Ex oder 725Ex können dadurch komplette eigensichere Kalibrierplätze für Drucktransmitter und Druckschalter aufgebaut werden.
Besonders für vorhandene Fluke Ex Systeme ist die 700PEx Serie daher weiterhin interessant, auch wenn Fluke einzelne Modelle inzwischen als abgekündigt führt und auf die neuere 750P Plattform verweist.
Typische Kalibrieranwendungen mit Fluke 700PEx IS
Die Fluke 700PEx IS Druckmodule eignen sich insbesondere zur Prüfung und Kalibrierung von Drucktransmittern, Differenzdrucktransmittern, Drucksensoren, Druckschaltern und Manometern in explosionsgefährdeten Bereichen.
Typische Einsatzbereiche sind Chemie, Petrochemie, Öl und Gas, Prozessindustrie, Energieversorgung, Tanklager, Raffinerien, Anlagenbau, Instandhaltung und industrielle Messtechnik.
Durch die Kombination aus Eigensicherheit, acht Druckbereichen, digitaler Messwertübertragung und Kompatibilität mit Fluke Ex Kalibratoren ist die Fluke 700PEx IS Serie eine vielseitige Lösung für professionelle Druckkalibrierungen im Ex Bereich.
