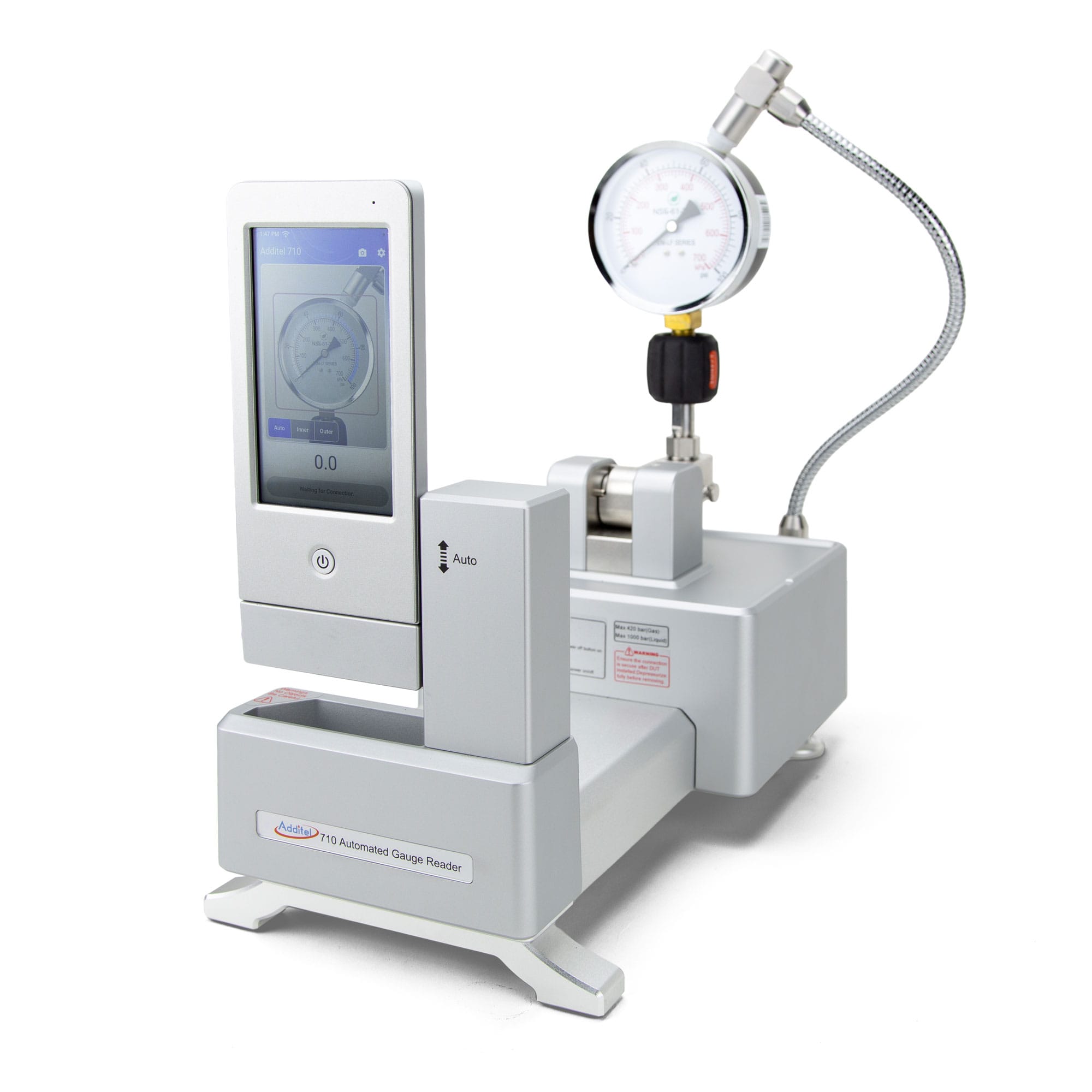

Das Additel ADT 710 ist ein automatisches Manometer Kalibriersystem zur effizienten Kalibrierung von analogen und digitalen Druckmessgeräten. Das innovative System kombiniert eine präzise mechanische Aufnahme für Manometer mit moderner Bildverarbeitung, einer hochauflösenden Kamera und maschinellem Lernen. Dadurch können Messwerte von geeigneten analogen Zeigermanometern und digitalen Manometern automatisch erkannt und für den Kalibrierprozess verarbeitet werden.

Besonders in Kalibrierlaboren mit einem hohen Prüfaufkommen kann das Additel ADT 710 den manuellen Aufwand erheblich reduzieren. Statt Messwerte einzeln vom Manometer abzulesen und in eine Kalibriersoftware zu übertragen, übernimmt das System die visuelle Erfassung automatisch. In Kombination mit einem kompatiblen Additel Druckcontroller und der ACal Kalibriersoftware entsteht ein weitgehend automatisierter Kalibrierarbeitsplatz.

Die automatische Positionierung des Prüflings und der Kamera unterstützt reproduzierbare Bedingungen. Das System positioniert das Manometer und passt Abstand sowie Fokus der Kamera automatisch an. Eine hochauflösende Kamera mit automatischem Zoom und Fokus erfasst anschließend die Anzeige des Prüflings. Die integrierte AMetis Erkennungstechnologie analysiert die Darstellung und ermittelt den angezeigten Messwert.

Damit eignet sich das Additel ADT 710 besonders für wiederkehrende Kalibrierungen großer Stückzahlen. europascal unterstützt Sie bei der Planung professioneller Lösungen für die Druckkalibrierung und bietet darüber hinaus umfangreiche Dienstleistungen für Ihre Messmittel. Weitere Informationen finden Sie beim europascal Kalibrierservice.

Ihre Vorteile auf einen Blick

• Automatische Erfassung analoger und digitaler Manometer
• Hochauflösende HD Kamera mit 50 Megapixeln
• Automatische Kamerapositionierung
• Automatischer Zoom und Fokus
• Fortschrittliche Bildverarbeitung mit maschinellem Lernen
• AMetis Technologie zur automatischen Messwerterkennung
• Erkennungsgenauigkeit besser als 0,1 Skalenteilung
• Integrierte Barcode und QR Code Erkennung
• Automatische Identifikation von Prüflingen
• 5 Zoll TFT Touchscreen
• Schnelle Einrichtung unterschiedlicher Manometer
• Pneumatischer und hydraulischer Betrieb möglich
• Druckbereich bis 15.000 psi beziehungsweise etwa 1.035 bar bei flüssigen Medien
• Automatisierte Kalibrierung mit Additel Druckcontrollern und ACal
• Kaskadierung von bis zu zehn ADT 710 Systemen möglich
• WLAN und Ethernet Kommunikation
• Reduzierung manueller Ablese und Eingabefehler
• Ideal für wiederkehrende Kalibrieraufgaben und hohe Stückzahlen

Ideal für anspruchsvolle Kalibrieranwendungen

Das Additel ADT 710 wurde insbesondere für Anwendungen entwickelt, bei denen viele analoge oder digitale Manometer regelmäßig geprüft und kalibriert werden müssen. Die automatische Messwerterkennung reduziert die Anzahl manueller Arbeitsschritte und unterstützt standardisierte Kalibrierabläufe.

Typische Einsatzbereiche sind:

• Kalibrierlabore
• Kalibrierdienstleister
• Qualitätssicherung
• Produktionsbetriebe
• Fertigungsprüfung
• Servicewerkstätten
• Instandhaltung
• Prozessindustrie
• Energieversorgung
• Maschinenbau und Anlagenbau
• Forschung und Entwicklung

Ein wesentlicher Vorteil liegt in der automatischen visuellen Erfassung. Bei einer klassischen Manometer Kalibrierung muss ein Mitarbeiter den erzeugten Referenzdruck mit dem angezeigten Wert des Prüflings vergleichen und diesen dokumentieren. Gerade bei analogen Zeigermanometern kann dieser Prozess zeitaufwendig sein.

Das Additel ADT 710 automatisiert diesen Arbeitsschritt. Die Kamera erfasst das Manometer und die Software wertet die Anzeige aus. Dadurch lassen sich wiederkehrende Prüfabläufe effizienter gestalten und subjektive Einflüsse bei der manuellen Ablesung reduzieren.

In Verbindung mit einem geeigneten Additel Druckcontroller und der ACal Software lässt sich der Prozess weiter automatisieren. Druckerzeugung, Messwerterfassung und Dokumentation können dadurch zu einem durchgängigen Kalibrierablauf verbunden werden.

Flexible Erweiterbarkeit

Das Additel ADT 710 ist für den Aufbau flexibler und skalierbarer Kalibrierlösungen konzipiert. Besonders interessant ist die Möglichkeit, mehrere Geräte miteinander zu kombinieren. Mit dem entsprechenden Kaskadierungszubehör können bis zu zehn ADT 710 Einheiten in einem System betrieben werden.

Dadurch lassen sich mehrere Manometer innerhalb eines automatisierten Kalibrierprozesses bearbeiten. Für Kalibrierlabore und Dienstleister mit hohen Stückzahlen kann dies den Durchsatz deutlich erhöhen.

Die Kommunikation mit übergeordneten Systemen erfolgt über WLAN oder Ethernet. In Kombination mit der Additel ACal Kalibriersoftware können Prüflingsinformationen verwaltet, Kalibrierabläufe gesteuert und Messdaten zentral verarbeitet werden.

Eine weitere praktische Funktion ist die integrierte Barcode und QR Code Erkennung. Nach dem Scannen eines Prüflings kann ACal vorhandene Informationen wie Modell, Hersteller, Messbereich, Genauigkeit und Skalendaten abrufen. Dadurch wird die manuelle Eingabe von Prüflingsdaten reduziert und der Arbeitsablauf beschleunigt.

Das ADT 710 lässt sich mit geeigneten Additel Druckcontrollern zu einem automatisierten Kalibriersystem kombinieren. Weitere Geräte für professionelle Druckkalibrierungen finden Sie in der Additel Produktübersicht bei europascal.

Technische Highlights

• Automatisches Kalibriersystem für analoge und digitale Manometer
• Druckbereich bei Flüssigkeiten von −1 bis 1.035 bar
• Druckbereich bei Gasen von −1 bis 420 bar
• Arbeitsmedien Stickstoff, Druckluft oder Flüssigkeit
• HD Kamera mit 50 Megapixeln
• Automatischer Zoom
• Automatischer Fokus
• Erkennungsgenauigkeit besser als 0,1 Skalenteilung
• Automatische Positionierung des Manometers
• Automatische Anpassung der Kameraposition
• Integrierter Barcode und QR Code Scanner
• 5 Zoll TFT Touchscreen
• Kommunikation über WLAN und Ethernet
• Kaskadierung mehrerer Geräte möglich
• Bis zu zehn ADT 710 Einheiten mit ACal automatisierbar
• Handfester Schnellanschluss für den Prüfling
• Geeignet für pneumatische und hydraulische Kalibrieraufgaben
• CE zertifiziert

Technische Daten

Warum das Additel ADT 710 wählen?

Das Additel ADT 710 bietet einen entscheidenden Vorteil für Unternehmen und Kalibrierlabore, die regelmäßig eine größere Anzahl von Manometern kalibrieren müssen. Die automatische visuelle Messwerterfassung ersetzt einen wesentlichen Teil der manuellen Ablesearbeit und ermöglicht dadurch effizientere und besser standardisierbare Prozesse.

Im Mittelpunkt steht die hochauflösende Kamera mit automatischem Zoom und Fokus. Das System positioniert den Prüfling automatisch und richtet die Kamera passend zum jeweiligen Manometer aus. Dadurch können unterschiedliche Größen von Druckmessgeräten verarbeitet werden, ohne die Kamera für jeden Prüfling vollständig manuell einrichten zu müssen.

Die moderne Bildverarbeitung analysiert die Anzeige in Echtzeit. Additel setzt dafür die AMetis Erkennungstechnologie in Verbindung mit maschinellem Lernen ein. Das System wurde für die Erkennung einer Vielzahl analoger und digitaler Manometer entwickelt. Die spezifizierte Erkennungsgenauigkeit liegt bei besser als 0,1 Skalenteilung.

Zusätzliche Effizienz bietet die automatische Barcode und QR Code Erkennung. Prüflinge können identifiziert und die hinterlegten Gerätedaten über ACal aufgerufen werden. Das reduziert manuelle Dateneingaben und damit eine weitere potenzielle Fehlerquelle im Kalibrierprozess.

Besonders leistungsfähig wird das Additel ADT 710 in Verbindung mit einem automatischen Additel Druckcontroller und der ACal Software. Der Druckcontroller stellt die erforderlichen Prüfpunkte automatisch ein, während das ADT 710 die Anzeige des Prüflings erfasst. Die Software koordiniert den Kalibrierablauf und verarbeitet die entsprechenden Daten.

Dadurch entsteht ein automatisierter Kalibrierarbeitsplatz, der sich insbesondere für repetitive und regelmäßig wiederkehrende Kalibrieraufgaben eignet. Für Kalibrierlabore mit hohem Manometeraufkommen kann dies sowohl den Personaleinsatz als auch die Bearbeitungszeit pro Prüfling reduzieren.

Typische Kalibrieranwendungen mit dem Additel ADT 710

Das Additel ADT 710 eignet sich insbesondere für die automatische Kalibrierung geeigneter analoger Zeigermanometer und digitaler Druckmessgeräte. Ein typischer Anwendungsfall ist ein Kalibrierlabor, in dem regelmäßig zahlreiche Manometer mit vergleichbaren Prüfabläufen bearbeitet werden.

Anstelle der manuellen Ablesung jedes einzelnen Kalibrierpunktes erkennt das System die Anzeige des Prüflings automatisch. Gemeinsam mit einem Druckcontroller können die erforderlichen Druckpunkte nacheinander angefahren und die jeweiligen Anzeigen ausgewertet werden. Dadurch entsteht ein reproduzierbarer und weitgehend automatisierter Arbeitsablauf.

Für Anwendungen mit besonders hohen Stückzahlen können mehrere ADT 710 Einheiten über ein entsprechendes Kaskadierungssystem miteinander verbunden werden. Mit ACal lassen sich laut Hersteller bis zu zehn Geräte in einem automatisierten System betreiben. Diese Skalierbarkeit macht das ADT 710 auch für zentrale Kalibrierstellen und professionelle Kalibrierdienstleister interessant.

Zu beachten ist, dass die automatische Erkennung von den Eigenschaften des jeweiligen Manometers abhängt. Beispielsweise können starke Reflexionen, ungünstige Schatten, mehrere Zeiger oder besonders schmale Zeiger die automatische Erkennung beeinträchtigen. Additel empfiehlt deshalb, auffällige Messergebnisse anhand der in ACal gespeicherten Anzeigeaufnahme zu kontrollieren.

europascal unterstützt Sie bei der Auswahl geeigneter Komponenten und der Konzeption professioneller Lösungen für die automatische Druckkalibrierung. Darüber hinaus können Sie Druckmessgeräte und weitere Messmittel durch den europascal Kalibrierservice professionell kalibrieren lassen.

Technische Unterlagen, Produktinformationen und weitere Ressourcen finden Sie bei den offiziellen Additel Produktressourcen zum ADT 710.
