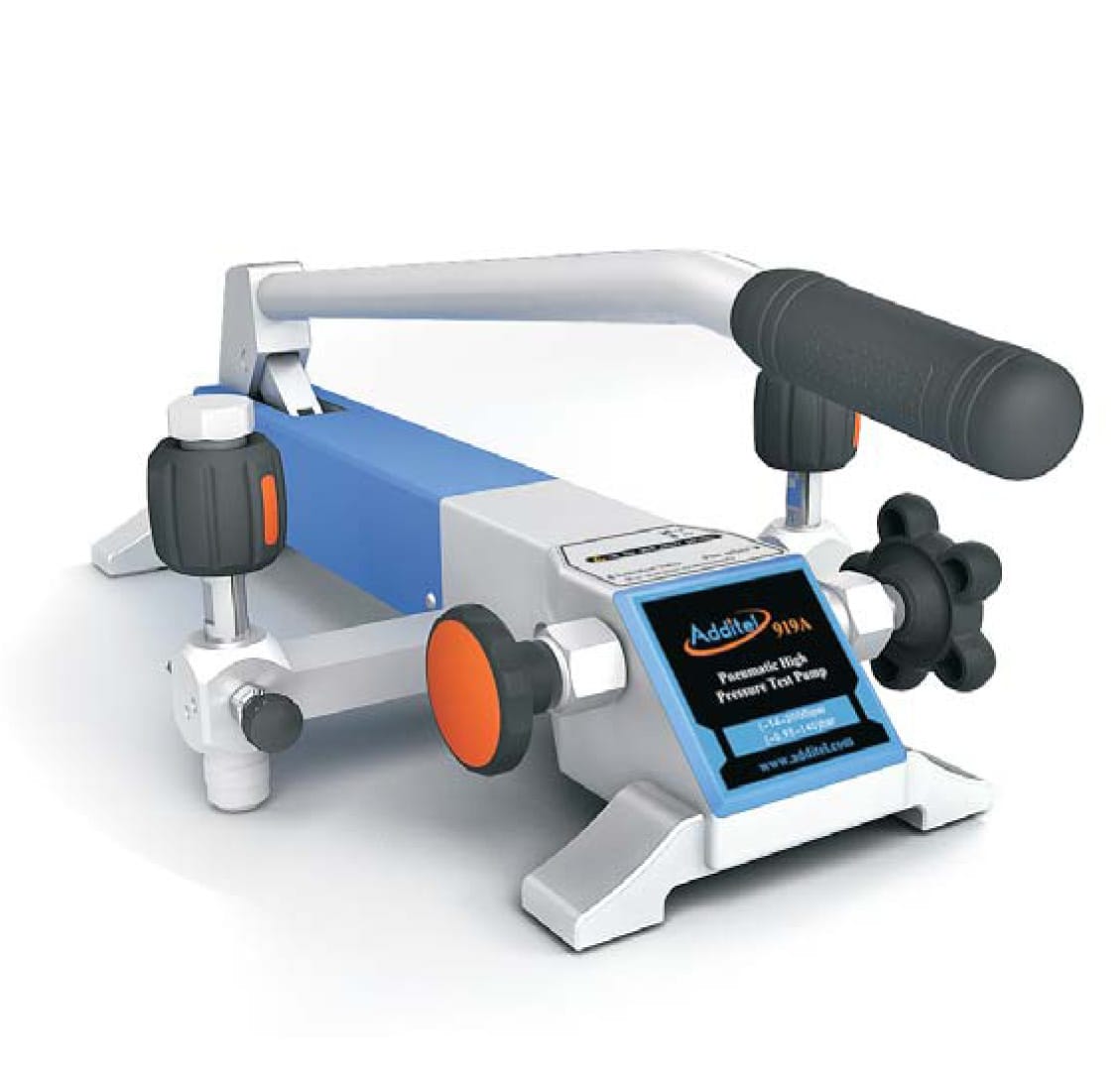

Die Additel ADT 919A ist eine leistungsstarke pneumatische Hochdruckpumpe für die professionelle Erzeugung von Vakuum und Druck mit Luft. Mit einem Arbeitsbereich von 95 % Vakuum bis 140 bar beziehungsweise 2.000 psi eignet sich die Pumpe hervorragend für anspruchsvolle Druckkalibrierungen im Kalibrierlabor, in der Qualitätssicherung, in der Produktion und im Service. Der hohe pneumatische Druckbereich ermöglicht die Prüfung zahlreicher Druckmessgeräte, ohne dass Öl oder ein anderes hydraulisches Druckmedium eingesetzt werden muss.

Ein wesentlicher Vorteil der Additel ADT 919A ist die schnelle manuelle Druckerzeugung. Durch den langen Pumpenhebel kann ein Druck von 140 bar innerhalb von etwa 30 Sekunden erzeugt werden. Für die genaue Einstellung des gewünschten Kalibrierpunktes besitzt die Pumpe eine hochwertige Spindelpresse. Diese ermöglicht eine Einstellauflösung von bis zu 10 Pa beziehungsweise 0,1 mbar. Damit verbindet die ADT 919A eine schnelle Druckerzeugung mit einer feinfühligen Einstellung des Prüfdrucks.

Die Additel ADT 919A verwendet ausschließlich Luft als Druckmedium. Dadurch eignet sie sich insbesondere für pneumatische Prüflinge, bei denen eine Kontamination mit Öl oder Wasser vermieden werden soll. Ein integrierter Gas Flüssigkeitsabscheider schützt die Pumpe zusätzlich vor Feuchtigkeit und Verunreinigungen, die aus angeschlossenen Prüflingen in das System gelangen können.

Bei europascal erhalten Sie professionelle Lösungen für Druckmesstechnik und Druckkalibrierung. Neben Druckpumpen, Referenzmessgeräten und Zubehör steht Ihnen der europascal Kalibrierservice für die professionelle messtechnische Rückführung Ihrer Messgeräte zur Verfügung.

Ihre Vorteile auf einen Blick

• Pneumatischer Arbeitsbereich von 95 % Vakuum bis 140 bar
• Maximaler positiver Druck von 2.000 psi
• Schnelle Druckerzeugung bis 140 bar in etwa 30 Sekunden
• Luft als sauberes Druckmedium
• Keine hydraulische Flüssigkeit erforderlich
• Präzise Feineinstellung über hochwertige Spindelpresse
• Einstellauflösung bis 10 Pa beziehungsweise 0,1 mbar
• Spezielles Absperrventil für hohe Druckstabilität
• Integrierter Gas Flüssigkeitsabscheider
• Schutz vor Feuchtigkeit und Verunreinigungen
• Zwei handfeste Schnellanschlüsse
• Kein PTFE Band an den vorgesehenen Schnellanschlüssen erforderlich
• Kein Schraubenschlüssel für die Schnellanschlüsse erforderlich
• Korrosionsbeständige und verschleißfeste Materialien
• Geringer Wartungsbedarf
• Ideal für professionelle Vergleichskalibrierungen

Ideal für anspruchsvolle Kalibrieranwendungen

Die Additel ADT 919A wurde speziell für Anwendungen entwickelt, bei denen hohe pneumatische Drücke zuverlässig und präzise erzeugt werden müssen. Der Bereich von 95 % Vakuum bis 140 bar ermöglicht die Prüfung und Kalibrierung zahlreicher industrieller Druckmessgeräte mit nur einer Druckpumpe.

Typische Einsatzbereiche sind:

• Kalibrierlabore
• Qualitätssicherung
• Produktionsprüfung
• Wartung und Instandhaltung
• Forschung und Entwicklung
• Maschinenbau
• Anlagenbau
• Prozessindustrie
• Energieversorgung
• Service und Prüftechnik

Die Kombination aus Vakuum und positivem Druck erweitert den Einsatzbereich erheblich. Bei einem lokalen Atmosphärendruck von 1 bar kann ein Vakuum von ungefähr minus 0,95 bar erreicht werden. Der tatsächlich erreichbare Vakuumwert hängt vom örtlichen Atmosphärendruck ab.

Für eine Vergleichskalibrierung werden ein geeignetes Referenzdruckmessgerät und der Prüfling mit der Additel ADT 919A verbunden. Beide Geräte werden anschließend demselben pneumatischen Druck ausgesetzt. Dadurch kann die Anzeige des Prüflings direkt mit dem Referenzwert verglichen werden.

Die Druckpumpe übernimmt dabei die kontrollierte Erzeugung und Einstellung des Drucks. Die messtechnische Genauigkeit des gesamten Kalibrieraufbaus wird im Wesentlichen durch das eingesetzte Referenzdruckmessgerät sowie weitere Einflussgrößen bestimmt.

Flexible Erweiterbarkeit

Die Additel ADT 919A kann durch verschiedene Anschlussvarianten und passendes Zubehör an unterschiedliche Kalibrieraufgaben angepasst werden.

Für die handfesten Druckanschlüsse stehen unterschiedliche Varianten zur Verfügung:

• 1/4 NPT Innengewinde
• 1/2 NPT Innengewinde
• 1/4 BSP Innengewinde
• 1/2 BSP Innengewinde
• M20 × 1,5 Innengewinde

Damit lässt sich die Additel ADT 919A passend zu vorhandenen Referenzmessgeräten und Prüflingen konfigurieren. Zusätzlich bietet Additel Adapter und Fittings, flexible Hochdruckschläuche sowie einen passenden Transportkoffer an.

Die zwei handfesten Schnellanschlüsse erleichtern häufige Prüflingswechsel. Die dafür vorgesehenen Anschlüsse ermöglichen das Verbinden und Trennen von Referenz und Prüfling ohne PTFE Band und ohne Schraubenschlüssel.

Damit ist die ADT 919A besonders für Kalibrierarbeitsplätze geeignet, an denen regelmäßig unterschiedliche Manometer, Drucksensoren oder Drucktransmitter geprüft werden.

Schnelle und präzise Druckerzeugung

Eine besondere Stärke der Additel ADT 919A ist die Kombination aus schneller Druckerzeugung und präziser Feineinstellung.

Der lange Pumpenhebel ermöglicht eine effiziente manuelle Druckerzeugung. Laut Additel kann ein Druck von 2.000 psi beziehungsweise 140 bar innerhalb von etwa 30 Sekunden erreicht werden.

Nach dem Aufbau des erforderlichen Grunddrucks erfolgt die genaue Einstellung über die integrierte Spindelpresse. Die Einstellauflösung beträgt bis zu 10 Pa beziehungsweise 0,1 mbar.

Dadurch können einzelne Kalibrierpunkte kontrolliert angefahren werden. Der Druck lässt sich feinfühlig erhöhen oder reduzieren, sodass sowohl aufsteigende als auch absteigende Messreihen durchgeführt werden können.

Dies ist beispielsweise bei der Untersuchung der Hysterese eines Manometers oder Drucksensors von Bedeutung. Durch die präzise Druckeinstellung können definierte Messpunkte reproduzierbar angefahren und mit dem verwendeten Referenzmessgerät verglichen werden.

Hohe Druckstabilität und geringer Wartungsaufwand

Für professionelle Druckkalibrierungen ist nicht nur die Erzeugung des gewünschten Drucks entscheidend. Der Druck sollte während des Vergleichs von Referenz und Prüfling möglichst stabil bleiben.

Die Additel ADT 919A besitzt deshalb ein speziell entwickeltes Absperrventil. Dieses unterstützt stabile Druckbedingungen während der Kalibrierung.

Zusätzlich ist ein Gas Flüssigkeitsabscheider in die Pumpe integriert. Dieser schützt die internen Komponenten vor Feuchtigkeit und Verunreinigungen. Flüssigkeitsreste, die über angeschlossene Prüflinge in das System gelangen, werden gesammelt und beim Ablassen des Drucks wieder aus der Pumpe entfernt.

Korrosionsbeständige und verschleißfeste Materialien verbessern zusätzlich die Zuverlässigkeit und Lebensdauer. Diese konstruktiven Eigenschaften reduzieren den Wartungsbedarf und machen die Additel ADT 919A zu einer geeigneten Lösung für regelmäßig wiederkehrende Kalibrieraufgaben.

Technische Highlights

• Druckbereich von 95 % Vakuum bis 140 bar
• Maximaler positiver Druck von 2.000 psi
• Pneumatische Druckerzeugung
• Druckmedium Luft
• 140 bar in etwa 30 Sekunden erreichbar
• Einstellauflösung bis 10 Pa
• Einstellauflösung bis 0,1 mbar
• Pumpenvolumen etwa 60 ml
• Hochwertige Spindelpresse zur Feinverstellung
• Spezielles Absperrventil
• Integrierter Gas Flüssigkeitsabscheider
• Zwei handfeste Schnellanschlüsse
• Korrosionsbeständige Materialien
• Verschleißfeste Konstruktion
• Geringer Wartungsbedarf
• Für professionelle Vergleichskalibrierungen geeignet

Die Verwendung von Luft als Druckmedium bietet insbesondere bei pneumatischen Messgeräten einen wichtigen Vorteil. Es besteht keine Gefahr, dass der Prüfling durch ein hydraulisches Druckmedium wie Öl kontaminiert wird.

Gleichzeitig ermöglicht die Konstruktion der ADT 919A einen für eine manuelle pneumatische Pumpe außergewöhnlich hohen positiven Druck von 140 bar.

Technische Daten

Das Pumpenvolumen der Additel ADT 919A beträgt etwa 60 ml. Die Konstruktion besteht unter anderem aus Edelstahl und Aluminium. Für die Dichtungen werden geeignete Werkstoffe wie Buna N und PTFE eingesetzt.

Mit einer Grundfläche von etwa 540 × 270 mm und einer Höhe von etwa 178 mm ist die ADT 919A als stabiler manueller Druckerzeuger für professionelle Kalibrierarbeitsplätze ausgelegt. Das Gewicht beträgt ungefähr 6,5 kg.

Warum die Additel ADT 919A wählen?

Die Additel ADT 919A bietet eine leistungsfähige Kombination aus großem pneumatischem Druckbereich, schneller Druckerzeugung und präziser Feineinstellung.

Mit einem Bereich von 95 % Vakuum bis 140 bar können zahlreiche unterschiedliche Druckmessgeräte mit nur einer Druckpumpe geprüft werden. Besonders hervorzuheben ist dabei der hohe positive Druckbereich, der vollständig mit Luft als Druckmedium erreicht wird.

Dies ist ein wichtiger Vorteil gegenüber hydraulischen Druckpumpen. Prüflinge, die ausschließlich für trockene oder gasförmige Medien vorgesehen sind, müssen nicht mit Öl oder Wasser beaufschlagt werden.

Der lange Pumpenhebel ermöglicht eine schnelle Druckerzeugung bis 140 bar in etwa 30 Sekunden. Anschließend kann der gewünschte Kalibrierpunkt mit einer Einstellauflösung bis 0,1 mbar präzise angefahren werden.

Das spezielle Absperrventil unterstützt stabile Druckbedingungen. Der integrierte Gas Flüssigkeitsabscheider schützt gleichzeitig vor Feuchtigkeit und Verunreinigungen aus den angeschlossenen Prüflingen.

Die zwei handfesten Schnellanschlüsse erleichtern zudem den täglichen Einsatz. Referenz und Prüfling können schnell angeschlossen und gewechselt werden, was insbesondere bei einer größeren Anzahl zu kalibrierender Druckmessgeräte von Vorteil ist.

Typische Kalibrieranwendungen mit der Additel ADT 919A

Die Additel ADT 919A eignet sich als pneumatische Vergleichsdruckpumpe für zahlreiche Anwendungen der industriellen Druckmesstechnik.

Typische Prüflinge sind:

• Analoge Manometer
• Digitalmanometer
• Drucksensoren
• Drucktransmitter
• Druckmessumformer
• Druckschalter
• Prozessdruckmessgeräte
• Referenzdruckmessgeräte
• Industrielle Druckanzeigen

Für eine typische Vergleichskalibrierung wird ein ausreichend genaues Referenzdruckmessgerät an einen Anschluss und der Prüfling an den zweiten Anschluss der Additel ADT 919A angeschlossen.

Mit dem Pumpenhebel wird zunächst der erforderliche pneumatische Druck erzeugt. Anschließend erfolgt die genaue Einstellung des jeweiligen Kalibrierpunktes über die integrierte Feinverstellung.

Referenz und Prüfling werden dabei mit demselben Druck beaufschlagt. Nach einer ausreichenden Stabilisierung können die angezeigten Werte miteinander verglichen und die Abweichung des Prüflings bestimmt werden.

Der Druck kann schrittweise erhöht und anschließend wieder reduziert werden. Damit lassen sich vollständige Messreihen mit aufsteigenden und absteigenden Kalibrierpunkten durchführen.

Die Kombination aus 95 % Vakuum bis 140 bar, Luft als sauberem Druckmedium, schneller Druckerzeugung und einer Einstellauflösung bis 0,1 mbar macht die Additel ADT 919A zu einer vielseitigen Lösung für professionelle pneumatische Druckkalibrierungen.
