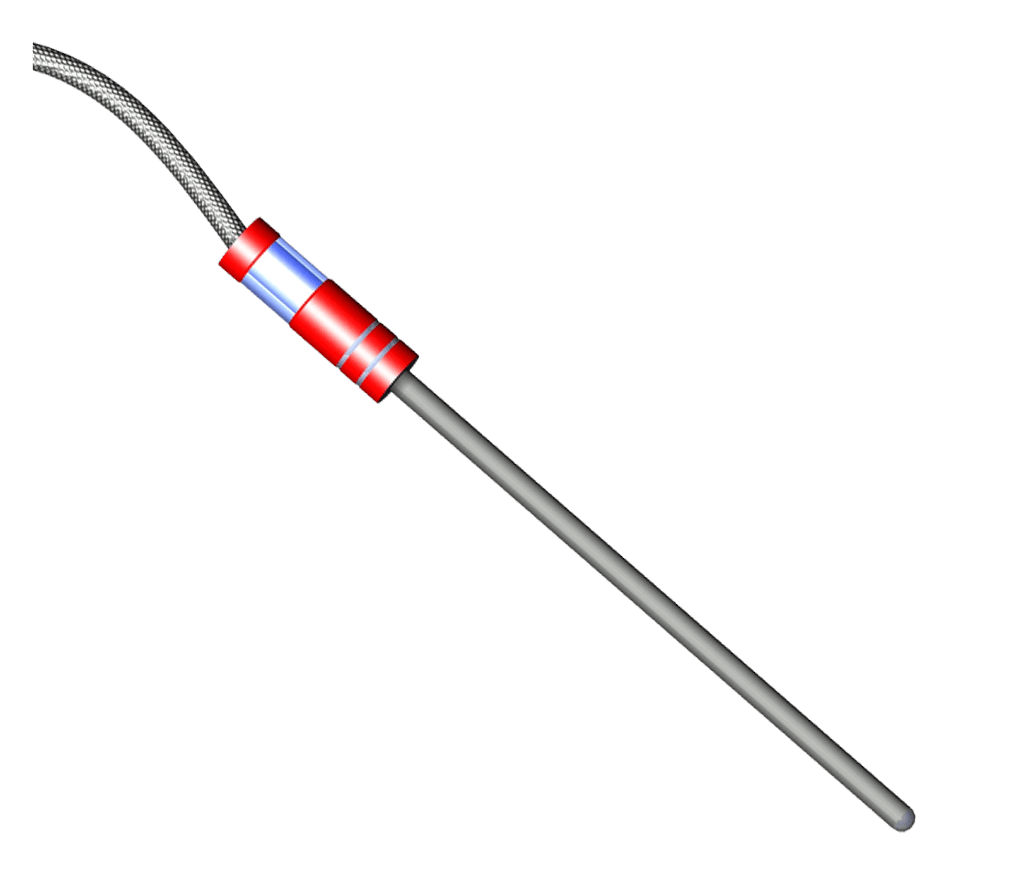

Das europascal EP-E168 ist ein präzises industrielles Referenzthermoelement Typ S für anspruchsvolle Temperaturmessungen und Kalibrieraufgaben im Bereich von 0 °C bis 1200 °C. Das Thermoelement wurde gezielt als Temperaturnormal für industrielle Kalibrierungen entwickelt und eignet sich besonders für Anwendungen, bei denen geringe Eintauchtiefen, schnelle Ansprechzeiten und eine geringe Inhomogenität erforderlich sind. Durch seine kompakte Messstelle ist das europascal EP-E168 insbesondere für den Einsatz in Temperatur Blockkalibratoren geeignet.
Das europascal EP-E168 verwendet ein hochwertiges Typ S Thermopaar aus Pt10Rh/Pt, also Platin Rhodium gegen Platin. Die Thermodrähte besitzen laut Datenblatt die maximal verfügbare Reinheit und werden thermisch vorbehandelt und gealtert. Diese konstruktiven Maßnahmen sind auf eine geringe Inhomogenität und hochwertige Temperaturmessungen ausgerichtet.
Eine Besonderheit des EP-E168 ist die speziell an industrielle Anforderungen angepasste Konstruktion. Das Referenzthermoelement verwendet das gleiche hochwertige Thermomaterial wie Präzisions Thermoelemente vom Typ R beziehungsweise Typ S. Die Messstelle wurde jedoch gezielt kleiner ausgeführt. Dadurch kann das Thermoelement auch dort als Temperaturnormal eingesetzt werden, wo nur begrenzte Eintauchtiefen zur Verfügung stehen.
Die Messstelle befindet sich in einer gasdichten hochreinen Keramik. Das Schutzrohr der Messstelle besitzt lediglich 5 mm Durchmesser bei 290 mm Länge. Die dünne Keramikhülle unterstützt schnelle Ansprechzeiten und ermöglicht gleichzeitig die Verwendung in Bohrungen von Blockkalibratoren, bei denen größere Referenzfühler nicht oder nur eingeschränkt eingesetzt werden können.
Bei europascal erhalten Sie neben dem EP-E168 weitere professionelle Lösungen für die Temperaturmesstechnik und Temperaturkalibrierung. Für die regelmäßige messtechnische Rückführung Ihrer Temperaturfühler, Anzeigegeräte und weiteren Messmittel steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.
Ihre Vorteile auf einen Blick
- Industrielles Referenzthermoelement Typ S
- Großer Temperaturbereich von 0 °C bis 1200 °C
- Thermopaar aus Pt10Rh/Pt
- Thermodrähte mit maximal verfügbarer Reinheit
- Thermisch vorbehandelte und gealterte Thermodrähte
- Geringe Inhomogenität
- Für kleine Eintauchtiefen optimiert
- Nur 5 mm Durchmesser an der Messstelle
- Gasdichte hochreine Keramik
- Dünne Keramikhülle für schnelle Ansprechzeiten
- Besonders für Temperatur Blockkalibratoren geeignet
- Kennlinie nach DIN EN 60584
- Individuelle Parameter bei einer Kalibrierung
- Für industrielle Temperaturkalibrierungen entwickelt
- Vergleichskalibrierung bis 1200 °C möglich
- Fixpunktkalibrierung möglich
- Anschlussleitung individuell konfigurierbar
- Thermodrahtlänge individuell konfigurierbar
- Optionaler Tragekoffer erhältlich
Diese Eigenschaften machen das europascal EP-E168 insbesondere dann interessant, wenn ein hochwertiges Typ S Referenzthermoelement für industrielle Kalibrieraufgaben benötigt wird.
Ideal für anspruchsvolle Kalibrieranwendungen
Das europascal EP-E168 wurde gezielt als Temperaturnormal für industrielle Kalibrierungen und Temperaturmessungen entwickelt. Die Konstruktion unterscheidet sich dabei bewusst von größeren Präzisions Thermoelementen. Durch das kleinere Schutzrohr lässt sich der Fühler auch in Anwendungen mit geringer verfügbarer Eintauchtiefe einsetzen.
Typische Einsatzgebiete sind:
- DAkkS akkreditierte Kalibrierlabore
- Werkskalibrierlabore
- Temperatur Blockkalibratoren
- Temperaturvergleichskalibrierungen
- Qualitätssicherung
- Produktionsüberwachung
- Forschung und Entwicklung
- Industrielle Temperaturmessungen
- Prüfmittelüberwachung
- Referenzmessungen bis 1200 °C
Gerade bei einem Blockkalibrator ist die verfügbare Eintauchtiefe häufig begrenzt. Ein industrielles Referenzthermoelement muss deshalb nicht nur eine geeignete Temperaturbeständigkeit besitzen, sondern konstruktiv auf die Bedingungen eines solchen Kalibrieraufbaus abgestimmt sein.
Das EP-E168 besitzt hierfür ein Schutzrohr mit nur 5 mm Durchmesser und 290 mm Länge. Gleichzeitig darf der Handgriff dauerhaft mit maximal 100 °C beaufschlagt werden. Diese Angabe ist bei der Planung der Eintauchtiefe und des Kalibrieraufbaus zu berücksichtigen.
Flexible Erweiterbarkeit
Das europascal EP-E168 kann abhängig von der jeweiligen Anwendung unterschiedlich konfiguriert werden. Die Länge des Thermodrahtes und die Länge der Anschlussleitung werden entsprechend der gewählten Konfiguration ausgeführt. Zusätzlich ist ein Tragekoffer optional erhältlich.
Für industrielle Anwendungen besteht außerdem die Möglichkeit, auf eine externe Vergleichsstelle zu verzichten und stattdessen Typ S Thermoelement Ministecker einzusetzen. Das Datenblatt hebt hervor, dass keine Ausgleichsmaterialien verwendet werden, auch nicht in der Anschlussleitung.
Damit lässt sich das EP-E168 an unterschiedliche Messaufbauten und Anforderungen im Kalibrierlabor anpassen.
Besonders bei einem Referenzthermoelement ist die komplette Messkette zu berücksichtigen. Neben dem eigentlichen Sensor gehören dazu das verwendete Temperaturanzeigegerät, die Vergleichsstelle beziehungsweise Kaltstellenkompensation, die Anschlusskonfiguration sowie die jeweiligen Bedingungen des Kalibrieraufbaus.
Technische Highlights
Das europascal EP-E168 verbindet einen großen Temperaturbereich mit einer speziell für industrielle Anwendungen entwickelten Bauform.
- Temperaturbereich von 0 °C bis 1200 °C
- Thermoelement Typ S
- Materialpaar Pt10Rh/Pt
- Maximale verfügbare Reinheit der Thermodrähte
- Thermisch vorbehandelte Thermodrähte
- Gealterte Thermodrähte
- Gasdichte hochreine Keramik
- Schutzrohr mit nur 5 mm Durchmesser
- Schutzrohrlänge 290 mm
- Handgriff mit 12 mm Durchmesser
- Handgrifflänge 40 mm
- Maximale Dauertemperatur des Handgriffs 100 °C
- Kennlinie nach DIN EN 60584
- Individuelle Parameter bei Kalibrierung
- Variable Länge von Thermodraht und Anschlussleitung
- Optionaler Tragekoffer
Die Kennlinie entspricht DIN EN 60584. Bei einer Kalibrierung werden laut Datenblatt individuelle Parameter berechnet.
Technische Daten
| Merkmal | Wert |
|---|---|
| Hersteller | europascal |
| Modell | EP-E168 |
| Geräteart | Industrielles Referenzthermoelement |
| Thermoelement Typ | Typ S |
| Temperaturbereich | 0 °C bis 1200 °C |
| Thermodraht | Pt10Rh/Pt |
| Reinheit | maximal verfügbare Reinheit |
| Vorbehandlung | thermisch vorbehandelt und gealtert |
| Messstelle | gasdichte hochreine Keramik |
| Kennlinie | DIN EN 60584 |
| Schutzrohr Messstelle | Ø 5 mm × 290 mm |
| Handgriff | Ø 12 mm × 40 mm |
| Maximale Dauertemperatur Handgriff | 100 °C |
| Länge Thermodraht | je nach Konfiguration |
| Länge Anschlussleitung | je nach Konfiguration |
| Tragekoffer | optional |
Diese technischen Daten stammen aus dem aktuellen europascal Datenblatt des EP-E168 vom 08.07.2026.
Messunsicherheiten bei DAkkS Kalibrierung
Für das europascal EP-E168 nennt das Datenblatt folgende Messunsicherheiten bei einer DAkkS Kalibrierung:
| Kalibrierverfahren | Temperatur | Messunsicherheit |
|---|---|---|
| Fixpunktkalibrierung | 0,01 °C | 0,2 K |
| Fixpunktkalibrierung | 419,527 °C | 0,5 K |
| Fixpunktkalibrierung | 660,323 °C | 0,5 K |
| Vergleichskalibrierung | 0 °C bis 962 °C | 0,8 K |
| Vergleichskalibrierung | über 962 °C bis 1200 °C | 1,5 K |
Damit stehen sowohl Fixpunktkalibrierungen an ausgewählten Temperaturpunkten als auch Vergleichskalibrierungen über einen großen Teil des gesamten Einsatzbereiches zur Verfügung.
Warum das europascal EP-E168 wählen?
Das europascal EP-E168 wurde nicht als gewöhnliches industrielles Thermoelement, sondern gezielt als Temperaturnormal für industrielle Kalibrierungen entwickelt. Entscheidend ist dabei die Kombination aus hochwertigem Thermomaterial und einer auf praktische Kalibrieraufgaben abgestimmten Konstruktion.
Ein wesentlicher Vorteil ist der große Temperaturbereich von 0 °C bis 1200 °C. Damit können mit einem einzigen Referenzthermoelement zahlreiche industrielle Temperaturkalibrierungen durchgeführt werden.
Besonders interessant ist der Fühler für Temperatur Blockkalibratoren. Das Schutzrohr der Messstelle besitzt einen Durchmesser von lediglich 5 mm. Zusammen mit der Länge von 290 mm eignet sich das EP-E168 für Anwendungen, bei denen die verfügbare Eintauchtiefe begrenzt ist.
Die thermisch vorbehandelten und gealterten Thermodrähte sind auf eine geringe Inhomogenität ausgelegt. Gleichzeitig ermöglicht die dünne Keramikhülle eine schnelle Reaktion auf Temperaturänderungen. Das Datenblatt nennt genau diese Eigenschaften als wesentliche Vorteile des Sensors.
Die Möglichkeit einer individuellen Kalibrierung stellt einen weiteren Vorteil dar. Bei einer Kalibrierung können individuelle Parameter zur Kennlinie bestimmt werden. Dadurch lässt sich das tatsächliche Verhalten des jeweiligen Thermoelements bei anspruchsvollen Referenzmessungen berücksichtigen.
Typische Kalibrieranwendungen mit dem europascal EP-E168
Das europascal EP-E168 eignet sich besonders als Referenzfühler für industrielle Temperaturkalibrierungen. Eine der wichtigsten Anwendungen ist der Einsatz als Temperaturnormal in einem Temperatur Blockkalibrator.
Dabei werden das EP-E168 und der zu kalibrierende Temperaturfühler in geeignete Bohrungen des Kalibrierblocks eingebracht. Nach ausreichender thermischer Stabilisierung kann die Temperatur des Prüflings mit der durch das Referenzthermoelement bestimmten Temperatur verglichen werden.
Der kleine Durchmesser der Messstelle ist dabei besonders vorteilhaft. Das EP-E168 wurde ausdrücklich für Anwendungen mit kleinen Eintauchtiefen optimiert.
Typische Prüflinge und Anwendungen sind:
- Industrielle Thermoelemente
- Temperaturfühler
- Temperaturanzeigen mit externem Sensor
- Temperaturmessketten
- Prozessfühler
- Hochtemperaturfühler
- Temperatur Blockkalibratoren
- Vergleichskalibrierungen
- Referenzmessungen
- Temperaturprüfstände
Der Temperaturbereich bis 1200 °C ermöglicht dabei auch Kalibrierungen deutlich oberhalb des typischen Einsatzbereiches von Platin Widerstandsthermometern. Gerade für industrielle Hochtemperaturanwendungen bietet ein Typ S Thermoelement deshalb interessante Einsatzmöglichkeiten.
Für hochwertige Messergebnisse muss jedoch stets der gesamte Kalibrieraufbau betrachtet werden. Dazu gehören unter anderem Eintauchtiefe, Temperaturhomogenität und Stabilität der verwendeten Temperaturquelle, Referenzmessgerät, Anschlusskonfiguration und die Eigenschaften des Prüflings.
Mit seinem hochwertigen Typ S Thermomaterial, der kleinen Messstelle, dem Temperaturbereich bis 1200 °C und der gezielt auf industrielle Kalibrierungen abgestimmten Konstruktion bietet das europascal EP-E168 eine professionelle Lösung für anspruchsvolle Temperaturmessungen und Vergleichskalibrierungen.
