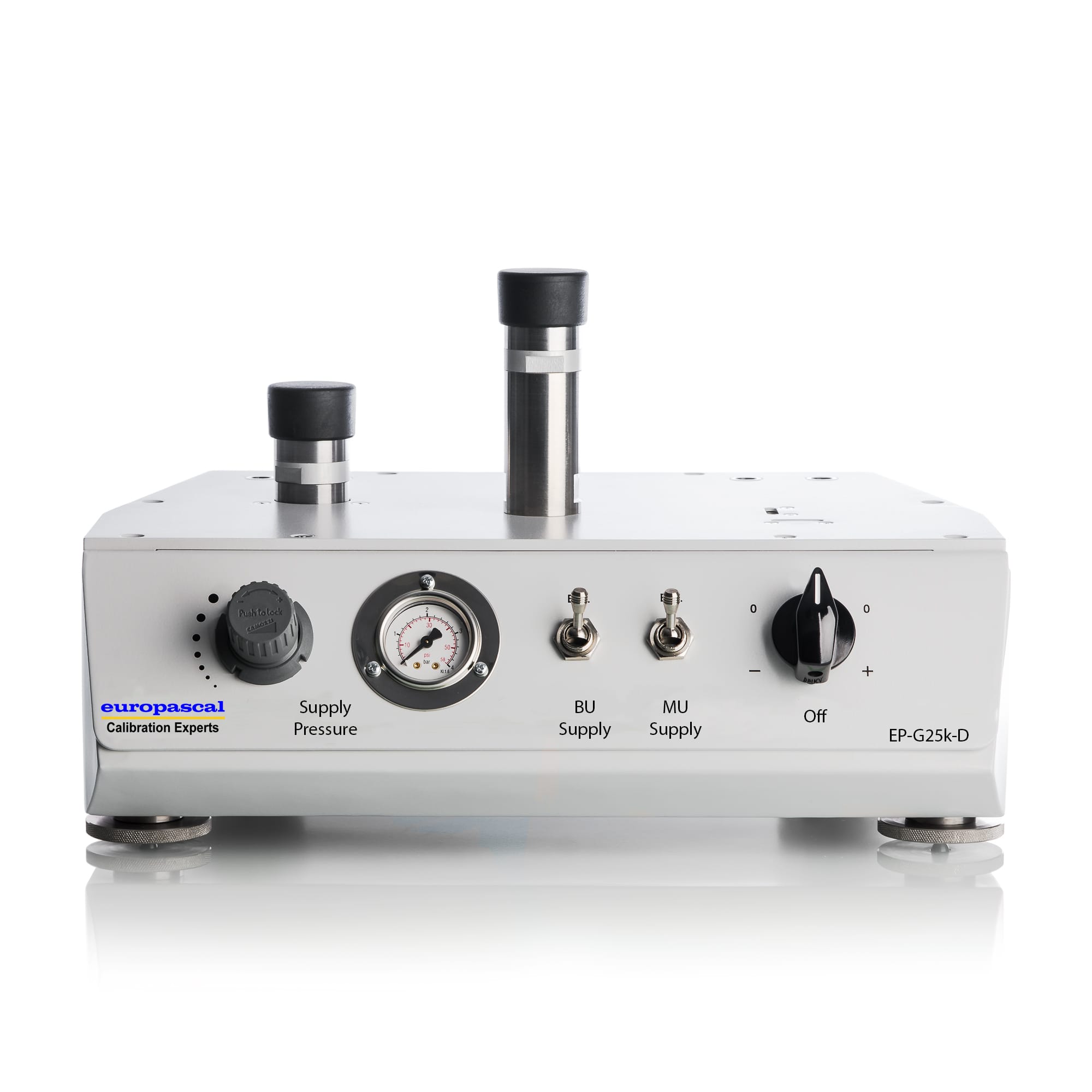

Das europascal EP-G25k ist ein präzises pneumatisches Kolbenmanometer für die hochgenaue Erzeugung, Messung und Kalibrierung sehr niedriger Drücke. Das System wurde speziell für Anwendungen entwickelt, bei denen bereits kleinste Druckänderungen zuverlässig dargestellt und gemessen werden müssen. Mit einem Druckbereich bis 25 kPa eignet sich das europascal EP-G25k insbesondere für anspruchsvolle Niederdruck und Differenzdruckkalibrierungen in Kalibrierlaboren, Qualitätssicherung, Forschung und industrieller Messtechnik.

Das zugrunde liegende Messprinzip eines Kolbenmanometers ermöglicht die physikalische Darstellung eines Referenzdrucks über definierte Massen und die wirksame Fläche des Kolbens. Dadurch eignet sich das europascal EP-G25k hervorragend als Referenznormal für die Überprüfung und Kalibrierung von Druckmessgeräten im unteren Druckbereich.

Im Relativdruckbetrieb deckt das System einen Bereich von 0,02 bis 25 kPa beziehungsweise 0,2 bis 250 mbar ab. Für Differenzdruckmessungen reicht der Arbeitsbereich bereits ab 0,005 kPa bis 25 kPa. Damit können auch besonders kleine Differenzdrücke präzise dargestellt werden.

Die spezifizierte Genauigkeit beträgt unter definierten Referenzbedingungen bis zu ±0,015 % vom Messwert. Bei sehr niedrigen Drücken unter 0,4 kPa wird aufgrund der physikalischen Eigenschaften des Systems ein fester Fehler angegeben. Die Messwertstabilisierung erfolgt in weniger als zehn Sekunden und unterstützt dadurch effiziente Kalibrierabläufe.

Das europascal EP-G25k wird pneumatisch mit Druckluft oder Stickstoff betrieben. Die externe Druckluftversorgung beträgt 3 bis 4 bar. Für einen zuverlässigen Betrieb empfiehlt europascal trockene und staubfreie Druckluft entsprechend der Reinheitsklasse 1 2 1 nach ISO 8573-1. Die Norm definiert Reinheitsklassen für Druckluft hinsichtlich Partikeln, Wasser und Öl und bietet damit eine Grundlage für die Bewertung der Druckluftqualität. Weitere Informationen finden Sie bei der International Organization for Standardization zur ISO 8573-1.

europascal unterstützt Sie sowohl bei der Auswahl geeigneter Niederdruck Kalibriertechnik als auch bei der regelmäßigen Überprüfung Ihrer Druckmessgeräte und Referenznormale. Weitere Informationen finden Sie beim europascal Kalibrierservice.

Ihre Vorteile auf einen Blick

• Pneumatisches Kolbenmanometer für sehr niedrige Drücke
• Geeignet für hochpräzise Druckmessung und Kalibrierung
• Relativdruckbereich von 0,02 bis 25 kPa
• Relativdruckbereich von 0,2 bis 250 mbar
• Differenzdruckbereich von 0,005 bis 25 kPa
• Genauigkeit bis ±0,015 % vom Messwert
• Messwertstabilisierung in weniger als 10 Sekunden
• Geeignet für Druckluft oder Stickstoff
• Externe Druckluftversorgung von 3 bis 4 bar
• Interner Druckminderer auf 1,5 bar ±75 mbar eingestellt
• Verwendung trockener und staubfreier Druckluft
• Kompakte Bauweise für den Einsatz im Kalibrierlabor
• Kolben und Gewichtssatz separat transportierbar
• Zusätzliche Gewichtssätze auf Anfrage verfügbar
• Unterschiedliche Druckeinheiten wie bar und mmH2O realisierbar
• Geeignet als Referenznormal für Niederdruckanwendungen
• Hohe Reproduzierbarkeit für professionelle Kalibrieraufgaben

Ideal für anspruchsvolle Kalibrieranwendungen

Das europascal EP-G25k wurde für Kalibrieraufgaben entwickelt, bei denen besonders kleine Drücke präzise erzeugt und gemessen werden müssen. Gerade bei Niederdruck und Differenzdruckmessungen können bereits sehr kleine Abweichungen einen erheblichen Einfluss auf das Messergebnis haben.

Typische Einsatzbereiche sind:

• Kalibrierlabore
• DAkkS akkreditierte Kalibrierlabore
• Werkskalibrierlabore
• Qualitätssicherung
• Forschung und Entwicklung
• Reinraumtechnik
• Lüftungs und Klimatechnik
• Filterüberwachung
• Strömungsmesstechnik
• Prozessindustrie
• Drucksensor Entwicklung
• Hersteller von Niederdruckmessgeräten
• Service und Instandhaltung

Das europascal EP-G25k eignet sich beispielsweise für die Kalibrierung von Differenzdrucksensoren, Niederdruckmanometern, Drucktransmittern und weiteren Druckmessgeräten, die in einem Bereich bis 25 kPa arbeiten.

Besonders interessant ist der niedrige Anfangswert im Differenzdruckbetrieb. Bereits ab 0,005 kPa können Druckwerte dargestellt werden. Dadurch eignet sich das System auch für Anwendungen, bei denen sehr kleine Druckdifferenzen überwacht werden müssen.

Die schnelle Messwertstabilisierung von weniger als zehn Sekunden unterstützt außerdem effiziente Arbeitsabläufe. Mehrere Kalibrierpunkte können dadurch innerhalb eines Prüfablaufs vergleichsweise schnell angefahren und ausgewertet werden.

Flexible Erweiterbarkeit

Das europascal EP-G25k kann mit unterschiedlichen Gewichtssätzen an die jeweilige Anwendung angepasst werden. Zusätzliche Gewichtssätze sind auf Anfrage erhältlich.

Je nach Anforderung können Gewichtssätze für unterschiedliche Druckeinheiten bereitgestellt werden. Im technischen Datenblatt werden unter anderem kg/m², bar und mmH2O genannt. Dadurch lässt sich das System an unterschiedliche internationale und branchenspezifische Anforderungen anpassen.

Der separate Transportkoffer für Kolben, Gewichte und Zubehör erleichtert die sichere Aufbewahrung der empfindlichen Komponenten. Das Grundgerät bleibt dadurch kompakt, während die zur Druckerzeugung benötigten Massen geschützt transportiert und gelagert werden können.

Auch bei der Wahl des Betriebsmediums bietet das System Flexibilität. Das europascal EP-G25k kann mit sauberer Druckluft oder Stickstoff betrieben werden. Die externe Versorgung muss zwischen 3 und 4 bar liegen.

Für Anwendungen mit Druckluft sollte eine entsprechend hohe Luftqualität sichergestellt werden. Das Datenblatt fordert trockene und staubfreie Druckluft der Reinheitsklasse 1 2 1 gemäß ISO 8573-1. Damit werden Verunreinigungen reduziert, die die Funktion und Langzeitstabilität eines hochpräzisen pneumatischen Systems beeinträchtigen könnten.

Weitere Geräte und Lösungen für professionelle Druckkalibrierungen finden Sie in der Produktkategorie Druck bei europascal.

Technische Highlights

• Pneumatischer Niederdruckkalibrator
• Modell europascal EP-G25k
• Kolbenmanometer Prinzip
• Relativdruckbereich von 0,02 bis 25 kPa
• Relativdruckbereich von 0,2 bis 250 mbar
• Differenzdruckbereich von 0,005 bis 25 kPa
• Statischer Druck 3 mbar beziehungsweise 0,3 kPa
• Genauigkeit bis ±0,015 % vom Messwert
• Messwertstabilisierung unter 10 Sekunden
• Betrieb mit Druckluft oder Stickstoff
• Externe Druckluftversorgung 3 bis 4 bar
• Interner Druckminderer 1,5 bar ±75 mbar
• Druckluft Reinheitsklasse 1 2 1 nach ISO 8573-1
• Zusätzliche Gewichtssätze auf Anfrage
• Verschiedene Druckeinheiten verfügbar
• Kompakter Kalibrator mit separatem Zubehörkoffer

Technische Daten

Genauigkeit und Messunsicherheit

Das europascal EP-G25k bietet abhängig vom erzeugten Druck eine sehr hohe Genauigkeit. Im Bereich von 2 bis 25 kPa beträgt die spezifizierte Genauigkeit bis zu ±0,015 % vom Messwert. Im Bereich von 0,4 bis unter 2 kPa wird eine Genauigkeit von ±0,025 % angegeben.

Bei besonders niedrigen Drücken unterhalb von 0,4 kPa wird ein fester Fehler angegeben. Für eine Genauigkeitsklasse von 0,015 % beträgt dieser im Bereich von 0,005 bis unter 0,4 kPa ±0,10 Pa.

Die Genauigkeitsangaben gelten unter definierten Referenzbedingungen. Dazu gehören eine Umgebungstemperatur von 20 ±1 °C, ein Atmosphärendruck von 101,325 ±3 kPa und eine relative Luftfeuchtigkeit von 50 ±20 %.

Diese Bedingungen sollten insbesondere bei anspruchsvollen Kalibrierungen berücksichtigt werden, wenn die bestmögliche spezifizierte Messqualität erreicht werden soll.

Warum das europascal EP-G25k wählen?

Das europascal EP-G25k eignet sich besonders für Anwender, die kleine Drücke zuverlässig und mit hoher Genauigkeit darstellen müssen. Während klassische Druckkalibratoren häufig für deutlich höhere Druckbereiche optimiert sind, wurde dieses System gezielt für Niederdruck und Differenzdruckanwendungen entwickelt.

Ein wesentlicher Vorteil ist der breite nutzbare Bereich bis hinunter zu 0,005 kPa im Differenzdruckbetrieb. Dadurch können auch Anwendungen abgedeckt werden, bei denen nur sehr geringe Druckunterschiede auftreten.

Das physikalische Prinzip eines Kolbenmanometers bietet eine hohe Eignung als Referenznormal. Der Druck wird auf Grundlage definierter Massen und der wirksamen Kolbenfläche erzeugt. Dadurch entsteht eine direkte physikalische Beziehung zwischen dem aufgelegten Gewicht und dem erzeugten Referenzdruck.

Die spezifizierte Genauigkeit von bis zu ±0,015 % vom Messwert macht das europascal EP-G25k zu einer interessanten Lösung für hochwertige Kalibrieraufgaben. Gleichzeitig ermöglicht die Messwertstabilisierung in weniger als zehn Sekunden effiziente Arbeitsabläufe.

Auch die flexible Auswahl unterschiedlicher Gewichtssätze ist ein Vorteil. Abhängig von der Anwendung können verschiedene Druckeinheiten genutzt werden. Dadurch lässt sich das System sowohl an nationale als auch internationale Anforderungen anpassen.

Die kompakte Bauweise unterstützt die praktische Verwendung im Labor. Mit Abmessungen von 390 × 310 × 240 mm und einem Gewicht von 13,5 kg lässt sich der Kalibrator gut auf einem Labortisch integrieren. Kolben, Gewichte und Zubehör werden in einem separaten Koffer aufbewahrt.

Für anspruchsvolle Niederdruckkalibrierungen verbindet das europascal EP-G25k damit hohe Genauigkeit, flexible Druckbereiche und ein bewährtes physikalisches Messprinzip.

Typische Kalibrieranwendungen mit dem europascal EP-G25k

Das europascal EP-G25k eignet sich für zahlreiche Anwendungen in der Niederdruckmesstechnik. Dazu gehört beispielsweise die Kalibrierung von Differenzdrucktransmittern, die in Lüftungsanlagen, Reinräumen oder zur Filterüberwachung eingesetzt werden.

Auch Niederdrucksensoren und Manometer können mit dem System überprüft werden. Dabei wird ein definierter Referenzdruck erzeugt und mit der Anzeige beziehungsweise dem Ausgangssignal des Prüflings verglichen.

In der Klima und Lüftungstechnik werden kleine Druckdifferenzen beispielsweise zur Überwachung von Luftfiltern, Ventilatoren und Luftströmungen genutzt. In Reinräumen dienen Differenzdruckmessungen häufig der Kontrolle definierter Druckverhältnisse zwischen einzelnen Bereichen. Für solche Anwendungen ist eine zuverlässige Kalibrierung der verwendeten Drucksensoren besonders wichtig.

Das europascal EP-G25k eignet sich ebenfalls für Forschung und Entwicklung sowie für Hersteller von Niederdruckmessgeräten. Durch den niedrigen Differenzdruckbereich können Sensoren und Messgeräte bereits bei sehr kleinen Druckwerten geprüft und charakterisiert werden.

Für zuverlässige Messergebnisse ist neben dem Referenzsystem auch die Qualität des verwendeten Druckmediums relevant. Das System wird mit Druckluft oder Stickstoff betrieben. Bei Druckluft fordert das technische Datenblatt eine trockene und staubfreie Versorgung der Reinheitsklasse 1 2 1 nach ISO 8573-1. Die ISO beschreibt in ISO 8573-1 die Reinheitsklassen für Druckluft hinsichtlich Partikeln, Wasser und Öl.

Die regelmäßige Kalibrierung des Referenzsystems und der eingesetzten Prüflinge ist ein wesentlicher Bestandteil einer zuverlässigen Messmittelüberwachung. europascal bietet hierfür umfangreiche Möglichkeiten im Bereich Druck und weiterer Messgrößen. Informationen zu den verfügbaren Dienstleistungen finden Sie beim europascal Kalibrierservice.

Weitere Informationen über Druckkalibriergeräte und Referenzsysteme finden Sie im Bereich Druck bei europascal.
