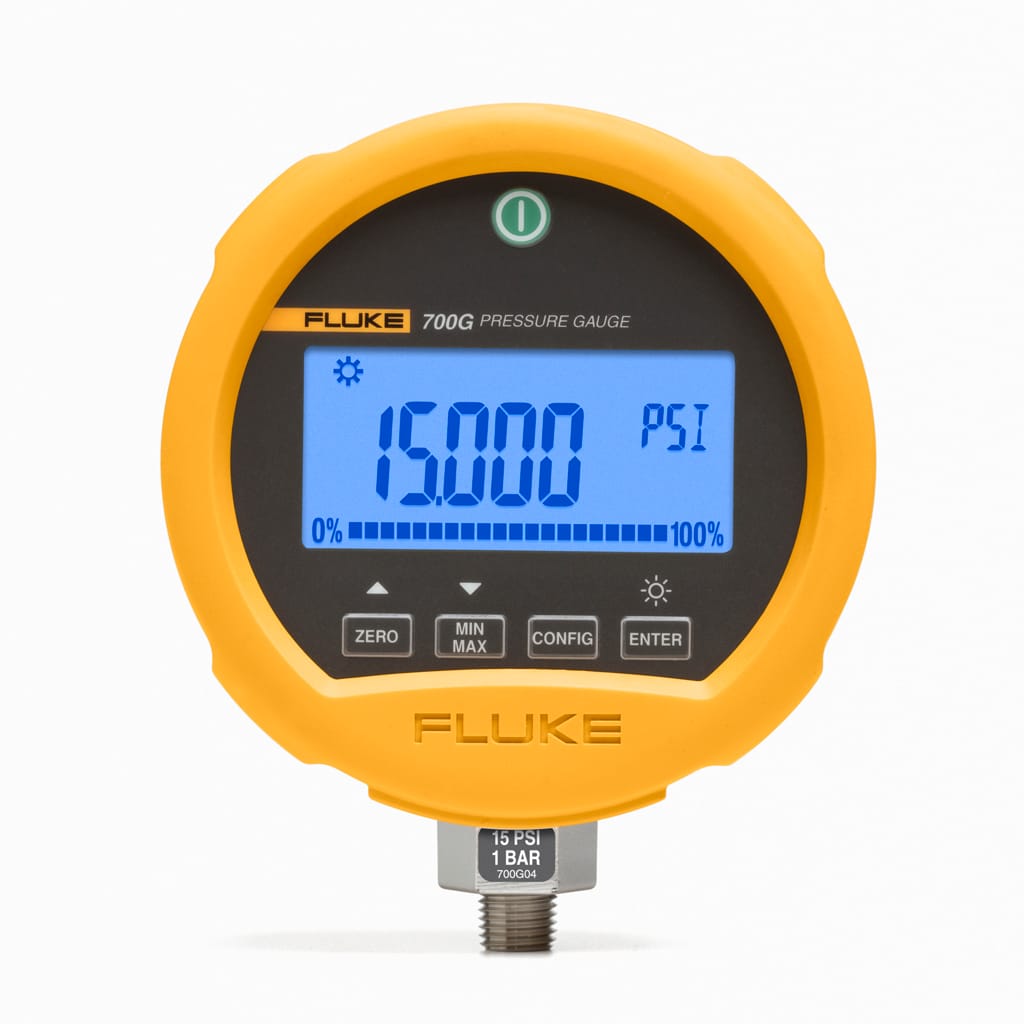

Das Fluke 700G ist ein präzises digitales Druckmanometer für professionelle Druckmessungen, Prüfungen und Kalibrierungen im Labor sowie direkt an industriellen Anlagen. Die umfangreiche Produktfamilie bietet zahlreiche Druckbereiche von sehr kleinen Differenzdrücken bis zu hydraulischen Hochdruckanwendungen. Je nach Ausführung reicht der Messbereich von etwa ±25 mbar bis 690 bar beziehungsweise 10.000 psi. Zusätzlich stehen Modelle für Absolutdruck sowie besonders genaue Referenzausführungen zur Verfügung. Damit eignet sich das Fluke 700G für die Prüfung von Manometern, Drucktransmittern, Drucksensoren, Druckschaltern und weiteren industriellen Druckmessgeräten.
Die Standardmodelle der Fluke 700G Serie erreichen in vielen Druckbereichen eine Messunsicherheit von ±0,05 Prozent des Bereichsendwertes. Für Anwendungen mit höheren Genauigkeitsanforderungen bietet Fluke außerdem die 700RG Referenzmanometer an. Diese erreichen im positiven Druckbereich eine Spezifikation von ±0,04 Prozent vom Messwert plus 0,01 Prozent des Bereichsendwertes. Dadurch kann innerhalb derselben Gerätefamilie sowohl eine robuste industrielle Prüfanzeige als auch eine hochwertige Druckreferenz ausgewählt werden.
Ein großer Vorteil des Fluke 700G ist die breite Auswahl an Messbereichen. Das 700G01 deckt einen besonders kleinen Bereich um den atmosphärischen Nullpunkt ab. Weitere Varianten reichen über 1 bar, 2 bar, 6,9 bar, 20 bar, 34 bar, 69 bar, 140 bar, 200 bar und 340 bar bis zum Fluke 700G31 mit 690 bar beziehungsweise 10.000 psi. Somit lässt sich für unterschiedliche Prüflinge ein Referenzbereich auswählen, der möglichst gut zum jeweiligen Messbereich passt.
Zusätzlich bietet Fluke mehrere Absolutdruckausführungen an. Die Modelle 700GA4, 700GA5, 700GA6 und 700GA27 decken Absolutdruckbereiche von 1 bar bis 20 bar absolut ab. Damit können beispielsweise Absolutdrucktransmitter, barometrische Anwendungen und andere absolut messende Drucksensoren geprüft werden.
Die Fluke 700G Digitalmanometer wurden speziell für mobile Druckkalibrierungen entwickelt. Das robuste Gehäuse besitzt die Schutzart IP67, sodass das Gerät gegen Staub und zeitweiliges Untertauchen geschützt ist. Zusätzlich schützt ein robustes Holster das Messgerät im täglichen Industrieeinsatz. Fluke gibt außerdem geeignete Zulassungen für bestimmte explosionsgefährdete Bereiche an, darunter CSA Class 1 Division 2 Groups A bis D sowie ATEX II 3 G Ex ic IIB T6 Gc. Vor einer Anwendung im Ex Bereich müssen selbstverständlich immer die konkrete Gerätekennzeichnung und die betrieblichen Explosionsschutzanforderungen geprüft werden.
Ein gut ablesbares Display mit Hintergrundbeleuchtung unterstützt Messungen in schlecht beleuchteten Anlagenbereichen. Zusätzlich verfügt das Gerät über eine Balkenanzeige mit 20 Segmenten von 0 bis 100 Prozent. Das 5,5 stellige Display ermöglicht je nach Messbereich eine feine Darstellung des Druckwertes.
Für dokumentierte Messungen besitzt das Fluke 700G einen internen Speicher. Es können mehr als 8.493 Druckmesswerte gespeichert werden. In Verbindung mit der optionalen 700G TRACK Software lassen sich diese Messdaten anschließend auf einen PC übertragen. Damit eignet sich das Digitalmanometer nicht nur für einzelne Prüfungen, sondern auch für längerfristige Druckmessungen und dokumentierte Wartungsaufgaben.
Besonders leistungsfähig wird das Fluke 700G in Kombination mit einer geeigneten Druckpumpe. Für pneumatische Anwendungen können die Fluke 700PTPK beziehungsweise 700PTPK2 Pneumatikpumpensätze eingesetzt werden. Damit lassen sich Kalibrierungen bis etwa 40 bar durchführen. Für hydraulische Anwendungen bietet Fluke die 700HTPK beziehungsweise 700HTPK2 Hydraulikpumpensätze an, die Druckerzeugung bis zum maximalen Bereich von 690 bar ermöglichen.
Das Funktionsprinzip einer solchen Vergleichskalibrierung ist einfach. Das Fluke 700G dient als Referenzmanometer und wird gemeinsam mit dem zu prüfenden Druckmessgerät an die Druckquelle angeschlossen. Die Pumpe erzeugt einen definierten Druck. Anschließend werden der Referenzwert des Fluke 700G und der Anzeigewert des Prüflings miteinander verglichen. Auf diese Weise können mehrere steigende und fallende Druckpunkte aufgenommen werden.
Auch die Medienverträglichkeit wurde an die unterschiedlichen Messbereiche angepasst. Bei den kleineren Bereichen bis 30 psi sind saubere, trockene und nicht korrosive Gase vorgesehen. Viele Modelle von 100 psi bis 1.000 psi können mit Flüssigkeiten oder Gasen betrieben werden, sofern diese mit Edelstahl 316 kompatibel sind. Oberhalb von 1.000 psi nennt Fluke nicht brennbare, nicht toxische, nicht explosive und nicht oxidierende Flüssigkeiten oder Gase, die mit Edelstahl 316 kompatibel sind.
Die Stromversorgung erfolgt über drei AA Alkalibatterien. Fluke nennt eine Batterielaufzeit von etwa 1.500 Stunden bei Dauerbetrieb ohne Hintergrundbeleuchtung beziehungsweise bis zu 2.000 Stunden bei reduzierter Messrate. Dadurch eignet sich das Digitalmanometer sehr gut für längere mobile Einsätze ohne Netzversorgung.
europascal unterstützt Sie bei der Auswahl des passenden Fluke 700G Messbereichs sowie geeigneter Druckpumpen, Adapter und weiterer Komponenten für einen vollständigen Druckkalibrierplatz. Für die regelmäßige messtechnische Rückführung Ihrer Druckmessgeräte steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.
Ihre Vorteile auf einen Blick
- Präzises Digitalmanometer für professionelle Druckkalibrierungen
- Druckbereiche von etwa ±25 mbar bis 690 bar
- Maximaler Bereich bis 10.000 psi
- Standardmodelle mit Messunsicherheit bis ±0,05 Prozent vom Bereichsendwert
- Referenzmodelle mit ±0,04 Prozent vom Messwert plus 0,01 Prozent vom Bereichsendwert
- Relativdruckmodelle verfügbar
- Absolutdruckmodelle von 1 bis 20 bar absolut verfügbar
- Große Auswahl verschiedener Messbereiche
- Robustes Gehäuse mit IP67
- Schutzholster für mobile Anwendungen
- Hintergrundbeleuchtetes Display
- 20 Segment Balkenanzeige
- Interner Speicher für mehr als 8.493 Messwerte
- PC Übertragung mit 700G TRACK
- Geeignet für pneumatische Druckkalibrierungen
- Geeignet für hydraulische Druckkalibrierungen
- Kombination mit Fluke 700PTPK möglich
- Kombination mit Fluke 700HTPK möglich
- Geeignete Modelle für Ex Anwendungen
- Drei AA Batterien
- Batterielaufzeit bis etwa 2.000 Stunden
- Zertifikat über rückführbare Kalibrierung im Lieferumfang
- Drei Jahre Herstellergarantie.
Ideal für anspruchsvolle Kalibrieranwendungen
Das Fluke 700G eignet sich für zahlreiche industrielle und messtechnische Anwendungen. Dazu zählen insbesondere die Kalibrierung von analogen Manometern, digitalen Manometern, Drucktransmittern, Drucksensoren und Druckschaltern.
Ein typischer Prüfaufbau besteht aus einem Fluke 700G, einer geeigneten Druckpumpe und dem Prüfling. Referenz und Prüfling werden mit demselben Druck beaufschlagt. Anschließend wird die Anzeige des Prüflings mit dem Wert des Digitalmanometers verglichen.
Bei einem Drucktransmitter kann zusätzlich das elektrische Ausgangssignal gemessen werden. So lässt sich beispielsweise kontrollieren, ob bei 0 Prozent, 25 Prozent, 50 Prozent, 75 Prozent und 100 Prozent des Druckbereichs das entsprechende 4 bis 20 mA Signal korrekt ausgegeben wird.
Durch die große Auswahl verschiedener Fluke 700G Bereiche kann für diese Aufgabe ein möglichst geeigneter Referenzbereich verwendet werden.
Flexible Erweiterbarkeit
Das Fluke 700G kann mit verschiedenen Druckpumpen zu vollständigen manuellen Kalibriersystemen erweitert werden.
Für pneumatische Anwendungen bietet sich der Fluke 700PTPK beziehungsweise die neuere Variante 700PTPK2 an. Diese Pumpensysteme ermöglichen Druckkalibrierungen bis etwa 40 bar.
Für hydraulische Hochdruckanwendungen kann das Digitalmanometer mit dem Fluke 700HTPK oder 700HTPK2 kombiniert werden. Dadurch lassen sich Druckbereiche bis 690 bar abdecken.
Mit der optionalen 700G TRACK Software können gespeicherte Messwerte auf einen Computer übertragen und weiterverarbeitet werden. Dadurch eignet sich das Gerät auch für dokumentierte Prüfungen und längerfristige Druckbeobachtungen.
Technische Highlights
Die Fluke 700G Serie deckt insgesamt Druckbereiche von ungefähr:
±25 mbar
bis:
690 bar
beziehungsweise:
10.000 psi
ab.
Die typischen Standardmodelle besitzen eine Messunsicherheit von:
±0,05 Prozent des Bereichsendwertes
Die 700RG Referenzmodelle erreichen:
±0,04 Prozent vom Messwert plus 0,01 Prozent des Bereichsendwertes
Das Gehäuse besitzt:
IP67
Der Messwertspeicher umfasst mehr als:
8.493 Druckmesswerte
Die Batterielaufzeit beträgt je nach Betriebsart bis:
2.000 Stunden.
Technische Daten
| Merkmal | Wert |
|---|---|
| Hersteller | Fluke |
| Serie | 700G |
| Geräteart | Digitalmanometer |
| Gesamtdruckbereich der Serie | ca. ±25 mbar bis 690 bar |
| Maximalbereich | 10.000 psi |
| Standardgenauigkeit | typ. ±0,05 % FS |
| Referenzmodelle 700RG | ±0,04 % vom Messwert + 0,01 % FS |
| 700G01 | ca. ±25 mbar |
| 700G02 | ±70 mbar |
| 700G04 | bis 1 bar |
| 700G05 | bis 2 bar |
| 700G06 | bis 6,9 bar |
| 700G27 | bis 20 bar |
| 700G07 | bis 34 bar |
| 700G08 | bis 69 bar |
| 700G10 | bis 140 bar |
| 700G29 | bis 200 bar |
| 700G30 | bis 340 bar |
| 700G31 | bis 690 bar |
| Absolutdruckmodelle | 1 bis 20 bar absolut |
| Temperaturkompensation | 0 °C bis 50 °C |
| Druckanschluss | 1/4 Zoll NPT Außengewinde |
| Gehäuse | ZNAL Guss |
| Schutzart | IP67 |
| Display | 5,5 Stellen |
| Balkenanzeige | 20 Segmente |
| Speicher | mehr als 8.493 Messwerte |
| PC Software | 700G TRACK optional |
| Stromversorgung | 3 × AA Alkalibatterien |
| Batterielaufzeit | bis ca. 2.000 Stunden |
| Abmessungen | 12,7 × 11,4 × 3,7 cm |
| Gewicht mit Holster | ca. 0,56 kg |
| Herstellergarantie | 3 Jahre |
| Kalibrierzertifikat | rückführbar enthalten |
Die genauen Messbereiche, Auflösungen, Berstdrücke und Messunsicherheiten unterscheiden sich zwischen den einzelnen 700G Varianten. Die jeweiligen technischen Daten sollten daher immer passend zum bestellten Modell geprüft werden.
Große Auswahl an Druckbereichen
Die Fluke 700G Produktfamilie wurde so aufgebaut, dass für unterschiedliche Prüflinge ein geeigneter Messbereich ausgewählt werden kann.
Für kleine Drücke stehen beispielsweise das 700G01 und 700G02 zur Verfügung. Diese Modelle besitzen Auflösungen bis 0,001 mbar.
Die klassischen industriellen Modelle decken unter anderem 1 bar, 2 bar, 6,9 bar, 20 bar, 34 bar, 69 bar und 140 bar ab.
Für Hochdruckanwendungen reichen die Modelle 700G29, 700G30 und 700G31 bis 200 bar, 340 bar beziehungsweise 690 bar.
Referenzmanometer der 700RG Serie
Für Anwendungen mit höheren Genauigkeitsanforderungen bietet Fluke die 700RG Modelle.
Deren Spezifikation beträgt bei positivem Druck:
±0,04 Prozent vom Messwert plus 0,01 Prozent des Bereichsendwertes.
Dies ist besonders interessant, wenn ein großer Teil des Messbereiches genutzt wird und eine auf den tatsächlichen Messwert bezogene Spezifikation vorteilhaft ist.
Die 700RG Serie reicht ebenfalls bis 690 bar.
Absolutdruckmessung
Neben Relativdruckmodellen stehen mehrere Absolutdruckvarianten zur Verfügung.
Dazu gehören:
700GA4 bis 1 bar absolut
700GA5 bis 2 bar absolut
700GA6 bis 6,9 bar absolut
700GA27 bis 20 bar absolut.
Damit eignet sich die Serie auch für die Prüfung absolut messender Drucksensoren und Transmitter.
Datenlogging mit 700G TRACK
Das Fluke 700G kann mehr als 8.493 Druckmesswerte intern speichern.
Mit der optionalen 700G TRACK Software können diese Daten anschließend auf einen PC übertragen werden.
Dadurch sind auch längerfristige Druckaufzeichnungen möglich.
Diese Funktion ist beispielsweise für Wartungsaufgaben interessant, bei denen Druckverläufe nicht nur punktuell, sondern über einen längeren Zeitraum beobachtet werden sollen.
Robuste Bauweise mit IP67
Das Fluke 700G wurde für industrielle Einsatzbedingungen entwickelt.
Das Gehäuse besitzt IP67 und wird zusätzlich durch ein Schutzholster geschützt.
Damit eignet sich das Digitalmanometer sowohl für den Einsatz im Kalibrierlabor als auch für mobile Prüfungen direkt an Maschinen und Anlagen.
Lange Batterielaufzeit
Die Stromversorgung erfolgt über drei handelsübliche AA Alkalibatterien.
Fluke spezifiziert:
1.500 Stunden bei kontinuierlichem Betrieb ohne Hintergrundbeleuchtung
und bis zu:
2.000 Stunden bei niedriger Messrate.
Damit sind auch längere mobile Einsätze ohne häufigen Batteriewechsel möglich.
Medienverträglichkeit
Die Medienverträglichkeit ist vom jeweiligen Messbereich abhängig.
Bei kleineren Bereichen sind saubere, trockene und nicht korrosive Gase vorgesehen.
Modelle bis 1.000 psi können je nach Ausführung mit Flüssigkeiten oder Gasen betrieben werden, sofern diese mit Edelstahl 316 kompatibel sind.
Für höhere Druckbereiche nennt Fluke nicht brennbare, nicht toxische, nicht explosive und nicht oxidierende Medien, die mit Edelstahl 316 kompatibel sind.
Vor jeder Anwendung sollte deshalb die Medienverträglichkeit der konkreten 700G Variante geprüft werden.
Kalibrierservice von europascal
Ein Digitalmanometer wie das Fluke 700G sollte entsprechend den Anforderungen des betrieblichen Prüfmittelmanagements regelmäßig messtechnisch rückgeführt werden.
Über den europascal Kalibrierservice können Digitalmanometer, Drucksensoren, Drucktransmitter und weitere Druckmessgeräte kalibriert werden.
europascal unterstützt Sie darüber hinaus bei der Auswahl geeigneter Druckpumpen, Adapter und Referenzgeräte sowie bei der Zusammenstellung kompletter pneumatischer und hydraulischer Kalibrierplätze.
Warum das Fluke 700G wählen?
Das Fluke 700G kombiniert eine sehr große Auswahl an Druckbereichen mit robustem Aufbau und einfacher Bedienung.
Messbereiche von wenigen Millibar bis 690 bar ermöglichen die Verwendung derselben Gerätefamilie für unterschiedlichste Kalibrieraufgaben.
Die Standardmodelle erreichen in vielen Bereichen eine Messunsicherheit von 0,05 Prozent des Bereichsendwertes. Für höhere Anforderungen stehen 700RG Referenzmodelle zur Verfügung.
Das robuste IP67 Gehäuse und die lange Batterielaufzeit machen das Digitalmanometer besonders für mobile Anwendungen interessant.
Der interne Speicher und die optionale 700G TRACK Software ermöglichen zusätzlich die Dokumentation von mehr als 8.493 Messwerten.
Durch die Kombination mit pneumatischen oder hydraulischen Fluke Pumpensätzen lässt sich das Fluke 700G zu einer vollständigen manuellen Druckkalibrierlösung erweitern.
Typische Kalibrieranwendungen mit dem Fluke 700G
Das Fluke 700G eignet sich insbesondere für die Prüfung und Kalibrierung von analogen Manometern, digitalen Manometern, Drucksensoren, Drucktransmittern und Druckschaltern.
Typische Einsatzbereiche sind Kalibrierlabor, Instandhaltung, Prozessindustrie, Energieversorgung, Wassertechnik, Maschinenbau, Anlagenbau, Produktion sowie Qualitätssicherung.
Durch die Kombination aus großer Bereichsauswahl, hoher Genauigkeit, robustem IP67 Gehäuse, Datenlogging und vielfältigen Pumpenoptionen ist das Fluke 700G eine besonders flexible Lösung für professionelle Druckmessungen und Druckkalibrierungen.
