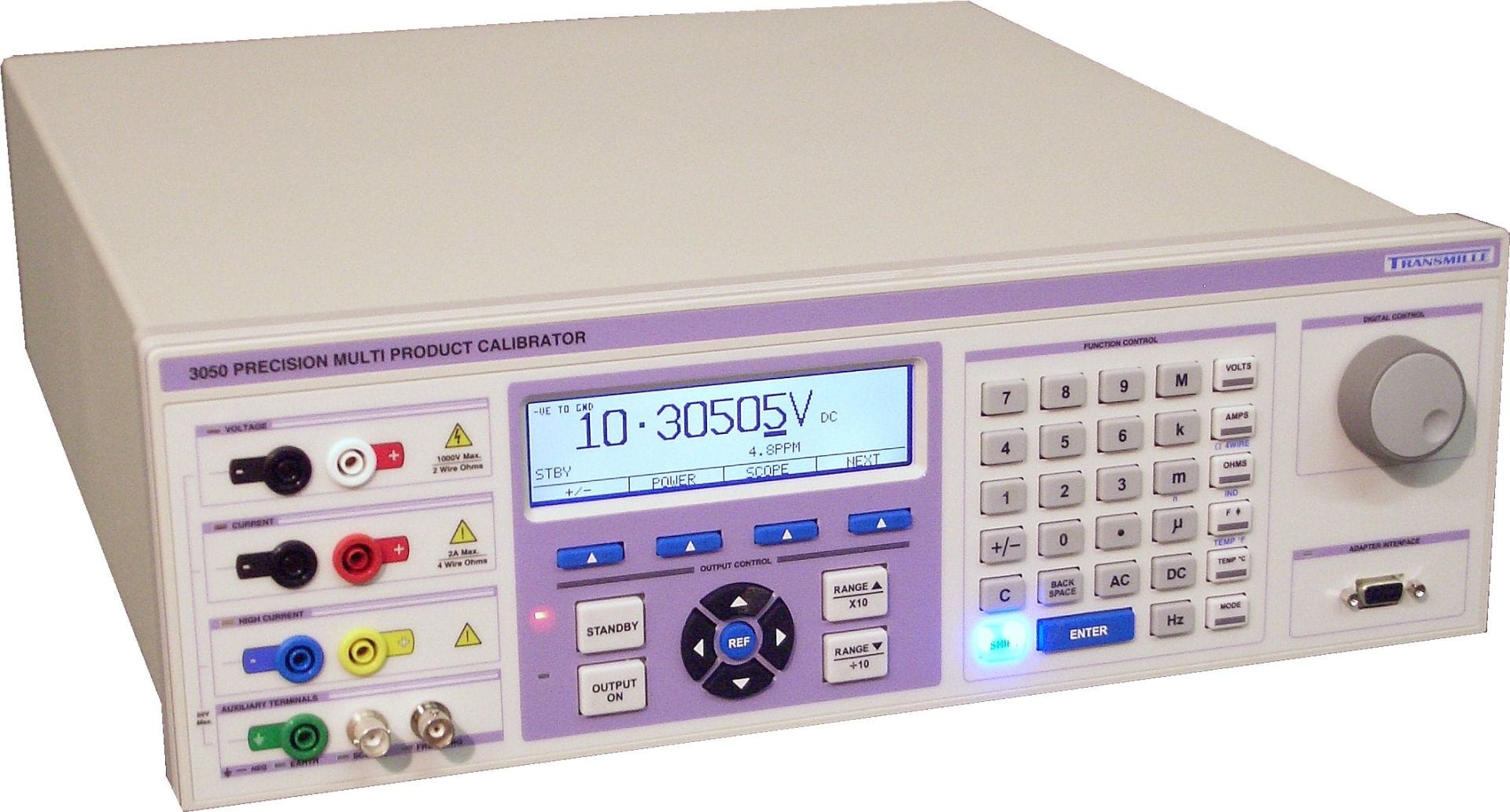

Der Transmille 3050A ist ein vielseitiger Multiproduktkalibrator für professionelle elektrische Kalibrierungen in Kalibrierlaboren, Qualitätssicherung, Service, Forschung, Entwicklung und Industrie. Innerhalb der Transmille 3000A Series ist der 3050A die wirtschaftlich orientierte Variante und bietet dennoch eine sehr breite Workload Abdeckung für unterschiedliche elektrische Messgeräte. Transmille gibt für den 3050A eine beste 1 Jahres Gesamtgenauigkeit bei DC Spannung von ±50 ppm an.
Der Transmille 3050A Multiproduktkalibrator erzeugt Gleich und Wechselspannungen bis 1000 V, Gleich und Wechselströme bis 22 A, Widerstände bis 100 MΩ, Kapazitäten von 10 nF bis 1 µF sowie Frequenzen von 1 Hz bis 10 MHz. Zusätzlich unterstützt das Gerät die Simulation zahlreicher Thermoelementtypen. Damit lassen sich unterschiedliche elektrische Messgeräte mit einem einzigen Kalibriersystem prüfen.
Ein großer Vorteil der 3000A Series ist die breite Prüflingsabdeckung. Transmille nennt die Möglichkeit, bis zu 18 unterschiedliche Gerätetypen zu kalibrieren. Das System bietet ausreichend Ausgangsleistung für ältere analoge Instrumente und zugleich die Genauigkeit für moderne digitale Messgeräte.
In Verbindung mit der Transmille ProCal Kalibriersoftware kann der 3050A zusätzlich in automatisierte Kalibrierabläufe integriert werden. ProCal unterstützt den Transmille 3050A direkt.
europascal unterstützt Sie bei der Auswahl geeigneter elektrischer Kalibriertechnik sowie bei Kalibrierung, Wartung, Service und professionellen Anwendungen in der elektrischen Messtechnik.
Ihre Vorteile auf einen Blick
- Vielseitiger Multiproduktkalibrator
- DC Spannung bis ±1000 V
- Beste DC Spannungsgenauigkeit ±50 ppm
- DC Strom bis ±22 A
- Beste DC Stromgenauigkeit ±100 ppm
- AC Spannung von 20 mV bis 1000 V
- AC Frequenzbereich bis 100 MHz
- AC Strom von 20 µA bis 22 A
- AC Strom Frequenzbereich bis 10 kHz
- Beste AC Stromgenauigkeit 0,07 %
- Passiver Widerstand bis 100 MΩ
- Beste Widerstandsgenauigkeit 60 ppm
- Passive Kapazität von 10 nF bis 1 µF
- Kapazitätsgenauigkeit 0,25 %
- Frequenz von 1 Hz bis 10 MHz
- Frequenzgenauigkeit 20 ppm
- Thermoelement Simulation
- Thermoelementgenauigkeit bis ±0,09 °C
- Bis zu 18 unterschiedliche Instrumententypen kalibrierbar
- Geeignet für analoge und digitale Messgeräte
- Umfangreiches Zubehör verfügbar
- Automatisierbar mit Transmille ProCal
- Service und Kalibrierung durch europascal
Die technischen Kerndaten sind in der aktuellen Transmille Produktübersicht der 3000A Series dokumentiert.
Ideal für anspruchsvolle Kalibrieranwendungen
Der Transmille 3050A eignet sich besonders für professionelle Kalibrierlabore, die viele unterschiedliche elektrische Messgeräte mit einer gemeinsamen Kalibrierplattform abdecken möchten.
Typische Prüflinge sind Digitalmultimeter, Analogmultimeter, Spannungsmessgeräte, Strommessgeräte, Widerstandsmessgeräte, Frequenzmesser, Frequenzzähler, Prozessmessgeräte und Temperaturanzeigen mit Thermoelementeingang.
Durch die Kombination aus Spannung, Strom, Widerstand, Kapazität, Frequenz und Thermoelementsimulation reduziert der Transmille 3050A den Bedarf an separaten Referenzgeräten.
Gerade für industrielle Kalibrierlabore ist dies interessant, wenn eine breite Prüflingsabdeckung wichtiger ist als die höchste Genauigkeitsklasse der Transmille 3010A Variante.
DC Spannung bis 1000 V
Eine zentrale Funktion des Transmille 3050A Multiproduktkalibrators ist die Erzeugung von Gleichspannung.
Der Bereich reicht von:
0 bis ±1000 V DC
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±50 ppm.
Die erweiterten Herstellerspezifikationen zeigen einen höchsten DC Bereich bis 1025 V, während Transmille den Produktbereich vereinfacht mit 0 bis 1000 V angibt.
Damit eignet sich der 3050A für zahlreiche Digitalmultimeter, Analogmultimeter, Spannungsmessgeräte und industrielle Prozessmessgeräte.
DC Strom bis 22 A
Der Transmille 3050A erzeugt Gleichstrom bis:
±22 A DC
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±100 ppm.
Der Strombereich ermöglicht die direkte Prüfung vieler Multimeterbereiche, ohne dass für typische Anwendungen ein zusätzlicher Stromverstärker erforderlich ist.
Für höhere Strombereiche können externe Zubehörlösungen eingesetzt werden.
AC Spannung bis 1000 V
Für Wechselspannungsanwendungen deckt der Transmille 3050A einen Bereich von:
20 mV bis 1000 V AC
ab.
Der Hersteller nennt für den AC Spannungsbereich Frequenzen bis 100 MHz.
Damit eignet sich der 3050A nicht nur für klassische niederfrequente AC Messungen, sondern auch für Anwendungen mit deutlich höheren Frequenzen.
AC Strom bis 22 A
Der Wechselstrombereich des Transmille 3050A reicht von:
20 µA bis 22 A
bei Frequenzen von:
10 Hz bis 10 kHz
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
0,07 %.
Damit deckt der 3050A sowohl kleine als auch größere Wechselstrombereiche innerhalb eines einzigen Kalibriersystems ab.
Widerstand bis 100 MΩ
Der Transmille 3050A stellt passive Widerstandswerte bis:
100 MΩ
bereit.
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
60 ppm.
Damit eignet sich der Kalibrator für die Prüfung zahlreicher Widerstandsbereiche moderner Digitalmultimeter und Ohmmeter.
Kapazität von 10 nF bis 1 µF
Für Kapazitätsmessungen stehen passive Kapazitätswerte im Bereich von:
10 nF bis 1 µF
zur Verfügung.
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
0,25 %.
Damit lassen sich auch Kapazitätsmessfunktionen geeigneter Multimeter und anderer elektrischer Messgeräte prüfen.
Frequenz bis 10 MHz
Der Frequenzausgang des Transmille 3050A reicht von:
1 Hz bis 10 MHz
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
20 ppm.
Dadurch kann der 3050A auch für die Prüfung von Frequenzmessfunktionen und Frequenzzählern eingesetzt werden.
Thermoelement Simulation
Der Transmille 3050A Multiproduktkalibrator unterstützt verschiedene Thermoelementtypen.
Transmille nennt:
J, K, T, R, S, B, U, N, E, L und C
sowie einen linearen Ausgang von 10 µV/°C.
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±0,09 °C.
Dadurch kann der Transmille 3050A zusätzlich für die Kalibrierung von Temperaturanzeigen und Messgeräten mit Thermoelementeingang verwendet werden.
Breite Workload Abdeckung
Ein wesentlicher Vorteil der Transmille 3000A Series ist die große Prüflingsabdeckung.
Der Hersteller gibt an, dass mit der Produktfamilie bis zu 18 verschiedene Instrumententypen kalibriert werden können.
Das bietet besonders in Kalibrierlaboren mit einem heterogenen Prüflingsbestand Vorteile.
Ein einzelnes System kann unterschiedliche elektrische Messgeräte abdecken und dadurch Gerätewechsel sowie zusätzlichen Verkabelungsaufwand reduzieren.
Flexible Erweiterbarkeit
Transmille bietet für den 3050A verschiedene externe Zubehörkomponenten an.
Dazu gehört beispielsweise die EA002 Stromspule. Sie verfügt über 2, 10 und 50 Windungen und ermöglicht mit einem geeigneten Eingangsstrom die Kalibrierung von Zangenstrommessgeräten bis in hohe Strombereiche.
Weitere Zubehörlösungen erweitern den Kalibrator für zusätzliche elektrische und messtechnische Anwendungen.
Dadurch kann die Workload Abdeckung langfristig an die Anforderungen eines Kalibrierlabors angepasst werden.
Automatisierte Kalibrierung mit ProCal
Der Transmille 3050A wird direkt von der Transmille ProCal Software unterstützt.
Softwaregestützte Kalibrierabläufe bieten insbesondere bei wiederkehrenden Prüfungen Vorteile.
Kalibrierverfahren können standardisiert, Sollwerte automatisch eingestellt und Messergebnisse strukturiert verarbeitet werden.
Dadurch lässt sich der manuelle Bedienaufwand reduzieren und die Produktivität eines Kalibrierlabors erhöhen.
Technische Highlights
Modell: Transmille 3050A
Geräteart: Multiproduktkalibrator
Baureihe: 3000A Series
Genauigkeitsklasse DC Spannung: 50 ppm
DC Spannung: bis ±1000 V
Beste DC Spannungsgenauigkeit: ±50 ppm
DC Strom: bis ±22 A
Beste DC Stromgenauigkeit: ±100 ppm
AC Spannung: 20 mV bis 1000 V
AC Frequenzbereich: bis 100 MHz
AC Strom: 20 µA bis 22 A
AC Strom Frequenzbereich: 10 Hz bis 10 kHz
Beste AC Stromgenauigkeit: 0,07 %
Passiver Widerstand: bis 100 MΩ
Beste Widerstandsgenauigkeit: 60 ppm
Passive Kapazität: 10 nF bis 1 µF
Beste Kapazitätsgenauigkeit: 0,25 %
Frequenz: 1 Hz bis 10 MHz
Frequenzgenauigkeit: 20 ppm
Thermoelement Simulation: vorhanden
Beste Thermoelementgenauigkeit: ±0,09 °C
Software: Transmille ProCal
Technische Daten
| Merkmal | Transmille 3050A |
|---|---|
| Hersteller | Transmille |
| Modell | 3050A |
| Geräteart | Multiproduktkalibrator |
| Baureihe | 3000A Series |
| DC Spannung | 0 bis ±1000 V |
| Beste 1 Jahres Genauigkeit DC Spannung | ±50 ppm |
| DC Strom | 0 bis ±22 A |
| Beste 1 Jahres Genauigkeit DC Strom | ±100 ppm |
| AC Spannung | 20 mV bis 1000 V |
| AC Frequenzbereich | bis 100 MHz |
| AC Strom | 20 µA bis 22 A |
| AC Strom Frequenzbereich | 10 Hz bis 10 kHz |
| Beste AC Stromgenauigkeit | 0,07 % |
| Widerstand | bis 100 MΩ |
| Beste Widerstandsgenauigkeit | 60 ppm |
| Kapazität | 10 nF bis 1 µF |
| Beste Kapazitätsgenauigkeit | 0,25 % |
| Frequenz | 1 Hz bis 10 MHz |
| Frequenzgenauigkeit | 20 ppm |
| Thermoelemente | J, K, T, R, S, B, U, N, E, L, C |
| Thermoelementgenauigkeit | ±0,09 °C |
| ProCal | kompatibel |
Die Werte entsprechen der aktuellen Transmille Produktübersicht.
Transmille 3050A innerhalb der 3000A Series
Die Transmille 3000A Series umfasst drei Modelle mit unterschiedlichen Genauigkeits und Leistungsstufen:
| Modell | DC Spannung Genauigkeit | DC Strom | Widerstand |
|---|---|---|---|
| 3010A | 8 ppm | 30 A | 1 GΩ |
| 3041A | 25 ppm | 30 A | 1 GΩ |
| 3050A | 50 ppm | 22 A | 100 MΩ |
Damit ist der Transmille 3050A die wirtschaftlichste Variante der 3000A Series. Er bietet eine geringere Genauigkeit und etwas kleinere Strom und Widerstandsbereiche als die Modelle 3010A und 3041A, deckt aber weiterhin einen sehr großen Teil typischer industrieller Kalibrieraufgaben ab.
Transmille 3050A oder 3041A?
Der Transmille 3041A ist die nächsthöhere Variante innerhalb der Baureihe.
Der 3050A bietet:
50 ppm DC Genauigkeitsklasse
22 A maximalen DC und AC Strom
100 MΩ Widerstand
Der 3041A bietet dagegen:
25 ppm DC Genauigkeitsklasse
30 A maximalen Strom
1 GΩ Widerstand.
Wenn für die vorhandenen Prüflinge 50 ppm und 22 A ausreichend sind, bietet der Transmille 3050A eine wirtschaftlich interessante Lösung.
Wenn kleinere Messunsicherheiten oder größere Strom und Widerstandsbereiche benötigt werden, ist der 3041A die leistungsfähigere Alternative.
Transmille 3050A oder 3010A?
Der Transmille 3010A stellt die höchste Genauigkeitsklasse der 3000A Series dar.
Bei DC Spannung erreicht er bis zu:
8 ppm
gegenüber:
50 ppm beim 3050A.
Der 3010A eignet sich damit besonders für anspruchsvollere Präzisionskalibrierungen.
Der 3050A ist dagegen für Anwendungen interessant, bei denen ein möglichst breiter Funktionsumfang zu wirtschaftlichen Investitionskosten wichtiger ist als die höchste erreichbare Genauigkeit.
Für analoge und digitale Messgeräte
Transmille hebt hervor, dass die 3000A Series genügend Ausgangsleistung besitzt, um sowohl ältere analoge Instrumente als auch moderne digitale Messgeräte zu kalibrieren.
Dies ist besonders für industrielle Kalibrierlabore interessant, in denen häufig ein gemischter Gerätebestand vorhanden ist.
Der gleiche Kalibrator kann dadurch sowohl klassische Zeigerinstrumente als auch moderne Digitalmultimeter bedienen.
Warum den Transmille 3050A wählen?
Der Transmille 3050A Multiproduktkalibrator bietet eine ausgewogene Kombination aus großem Funktionsumfang und wirtschaftlichem Gerätekonzept.
Mit Spannungen bis 1000 V, Strömen bis 22 A, Widerständen bis 100 MΩ, Kapazität, Frequenz und Thermoelement Simulation können zahlreiche typische elektrische Kalibrieraufgaben mit nur einem System durchgeführt werden.
Die DC Spannungsgenauigkeit von 50 ppm eignet sich für viele industrielle Digitalmultimeter und elektrische Messgeräte.
Ein besonderer Vorteil ist die breite Workload Abdeckung der 3000A Series. Bis zu 18 Instrumententypen können abhängig von Ausstattung und Zubehör abgedeckt werden.
In Verbindung mit ProCal eignet sich der 3050A zudem für automatisierte und dokumentierte Kalibrierprozesse.
Damit ist der Transmille 3050A besonders für Kalibrierlabore interessant, die einen leistungsfähigen Multiproduktkalibrator mit attraktiver Kostenstruktur benötigen.
Typische Kalibrieranwendungen mit dem Transmille 3050A
Der Transmille 3050A eignet sich insbesondere für die Kalibrierung von:
- Digitalmultimetern
- Analogmultimetern
- Spannungsmessgeräten
- Strommessgeräten
- Widerstandsmessgeräten
- Frequenzmessgeräten
- Frequenzzählern
- Kapazitätsmessgeräten
- Thermoelementmessgeräten
- Temperaturanzeigen
- Prozessmessgeräten
- Zangenstrommessgeräten mit entsprechender Stromspule
- elektrischen Anzeigegeräten
Typische Einsatzbereiche sind professionelle Kalibrierlabore, Hersteller elektrischer Messtechnik, industrielle Qualitätssicherung, Wartung, Service sowie Forschung und Entwicklung.
Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für elektrische Messgeräte, Multifunktionskalibratoren und Referenzmessgeräte.
europascal unterstützt Sie außerdem bei der Auswahl geeigneter elektrischer Kalibriersysteme sowie bei Service, Wartung und messtechnischen Fragestellungen.
