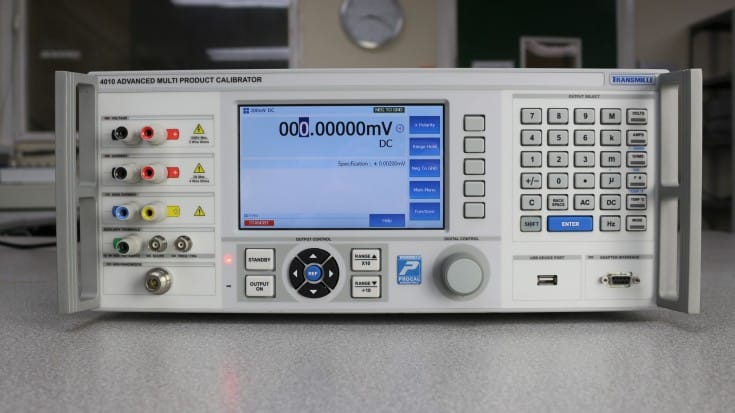

Der Transmille 4000 ist ein präziser Multifunktionskalibrator für anspruchsvolle elektrische Kalibrieraufgaben in Kalibrierlaboren, Qualitätssicherung, Forschung, Entwicklung und Industrie. Die Transmille 4000 Series wurde für Anwender entwickelt, die eine große Bandbreite elektrischer Ausgangsgrößen mit hoher Genauigkeit in einem einzigen Kalibriersystem benötigen.
Die Produktfamilie umfasst die Modelle Transmille 4010 und Transmille 4015. Je nach Ausführung erreicht die 4000 Series eine DC-Spannungsgenauigkeit von bis zu 8 ppm und bietet Ausgangsbereiche bis über 1000 V, Ströme bis 30 A, Widerstände bis 1 GΩ, Kapazität sowie Frequenzen bis 10 MHz.
Damit eignet sich der Transmille 4000 Multifunktionskalibrator insbesondere für die Kalibrierung von Digitalmultimetern, Analogmultimetern, Spannungsmessgeräten, Strommessgeräten, Widerstandsmessgeräten, Frequenzmessgeräten und Temperaturmessgeräten mit Thermoelementeingang.
Ein großes 7 Zoll Touchdisplay, ein integrierter Procedure Mode, USB und GPIB Schnittstellen sowie die Kompatibilität mit der Transmille ProCal Kalibriersoftware unterstützen effiziente und automatisierte Kalibrierabläufe.
europascal unterstützt Sie bei der Auswahl geeigneter elektrischer Kalibriersysteme sowie bei Kalibrierung, Wartung, Service und messtechnischen Anwendungen.
Ihre Vorteile auf einen Blick
- Präziser Multifunktionskalibrator
- Modelle Transmille 4010 und 4015
- DC Spannung bis ±1025 V
- DC Strom bis 30 A
- AC Spannung bis über 1000 V
- AC Strom bis 30 A
- AC Strom bis 30 kHz
- Widerstand bis 1 GΩ
- Kapazität bis 100 mF
- Frequenz von 1 Hz bis 10 MHz
- Thermoelement Simulation
- DC-Spannungsgenauigkeit bis 8 ppm
- Passive Widerstandsdarstellung bis 1 GΩ
- 7 Zoll kapazitives Touchdisplay
- Integrierter Procedure Mode
- Bedienerführung mit Anschlusshinweisen
- USB Schnittstelle serienmäßig
- GPIB Schnittstelle serienmäßig
- USB Druckerunterstützung
- Automatische Selbstverifikation möglich
- Kompatibel mit Transmille ProCal
- Umfangreiches Zubehör verfügbar
- Geeignet für stationäre und mobile Kalibrieranwendungen
- Service und Kalibrierung durch europascal
Ideal für anspruchsvolle Kalibrieranwendungen
Der Transmille 4000 Multifunktionskalibrator deckt zahlreiche elektrische Messgrößen mit einem einzigen System ab.
Dies reduziert die Anzahl einzelner Referenzgeräte am Kalibrierarbeitsplatz und ermöglicht effiziente Arbeitsabläufe.
Typische Prüflinge sind:
- Digitalmultimeter
- hochauflösende Digitalmultimeter
- Analogmultimeter
- Spannungsmessgeräte
- Strommessgeräte
- Widerstandsmessgeräte
- Ohmmeter
- Frequenzmessgeräte
- Prozessmessgeräte
- elektrische Anzeigegeräte
- Thermoelementmessgeräte
- Temperaturanzeigen
- Datenlogger mit elektrischen Eingängen
Durch Ausgangsströme bis 30 A können auch Strommessbereiche direkt geprüft werden, für die bei kleineren Multifunktionskalibratoren zusätzliche Stromverstärker erforderlich sein können.
Flexible Erweiterbarkeit
Die Transmille 4000 Series wurde als vielseitige Plattform für unterschiedliche elektrische Kalibrieraufgaben entwickelt.
Neben den integrierten Funktionen kann der Multifunktionskalibrator mit externem Zubehör erweitert werden.
Damit lässt sich das System an unterschiedliche Anforderungen eines Kalibrierlabors anpassen.
Für besondere Anwendungen bietet Transmille beispielsweise Zubehör für Thermoelemente, Druckmessung und sehr kleine elektrische Ströme.
Der Multifunktionskalibrator kann dadurch über seine klassischen Funktionen für Spannung, Strom, Widerstand und Frequenz hinaus eingesetzt werden.
Auch vorhandene Kalibrierverfahren können durch die Kompatibilität mit der Transmille ProCal Software in automatisierte Arbeitsabläufe eingebunden werden.
DC Spannung bis ±1025 V
Eine der wichtigsten Funktionen des Transmille 4000 ist die hochgenaue Erzeugung von Gleichspannung.
Beim Transmille 4010 reicht der DC-Spannungsbereich bis:
0 bis ±1025 V
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±8 ppm
Beim Transmille 4015 beträgt die beste 1 Jahres Gesamtgenauigkeit:
±15 ppm
Damit eignet sich insbesondere der Transmille 4010 für anspruchsvolle Kalibrierungen hochwertiger Digitalmultimeter und Präzisionsspannungsmessgeräte.
DC Strom bis 30 A
Der Transmille 4000 Multifunktionskalibrator erzeugt Gleichstrom bis:
30 A DC
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt bei beiden Modellen:
±50 ppm
Der hohe maximale Ausgangsstrom erweitert das Anwendungsspektrum erheblich.
Viele Multimeter besitzen Strommessbereiche von 10 A oder mehr. Diese können mit dem Transmille 4000 direkt geprüft werden, ohne für typische Anwendungen einen zusätzlichen externen Stromverstärker einsetzen zu müssen.
AC Spannung bis über 1000 V
Auch für die Kalibrierung von Wechselspannungsmessbereichen bietet die Transmille 4000 Series einen großen Arbeitsbereich.
Der Transmille 4010 deckt:
20 mV bis 1025 V
bei Frequenzen von:
10 Hz bis 1 MHz
ab.
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±0,015 %
Beim Transmille 4015 reicht der AC-Spannungsbereich von 20 mV bis 1000 V bei Frequenzen bis 500 kHz.
Damit können sowohl klassische Wechselspannungsmessgeräte als auch die AC Bereiche moderner Digitalmultimeter geprüft werden.
AC Strom bis 30 A
Die 4000 Series erzeugt Wechselstrom im Bereich von:
20 µA bis 30 A
Der Frequenzbereich reicht dabei von:
10 Hz bis 30 kHz
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
0,04 %
Der große Strombereich ermöglicht die Kalibrierung zahlreicher Strommessgeräte und Multimeter direkt mit dem Multifunktionskalibrator.
Widerstand bis 1 GΩ
Ein besonderer Vorteil des Transmille 4000 ist der umfangreiche Widerstandsbereich.
Passive Widerstandswerte können bis:
1 GΩ
bereitgestellt werden.
Beim Transmille 4010 beträgt die beste angegebene 1 Jahres Gesamtgenauigkeit für passive Widerstände:
18 ppm
Beim Transmille 4015 beträgt sie:
40 ppm
Zusätzlich unterstützt die 4000 Series die simulierte Widerstandsausgabe bis 1 GΩ.
Damit können unterschiedliche Widerstandsmessbereiche moderner Digitalmultimeter und Widerstandsmessgeräte geprüft werden.
Kapazität bis 100 mF
Neben Spannung, Strom und Widerstand unterstützt die Transmille 4000 Series auch die Darstellung von Kapazitätswerten.
Der Bereich reicht bis:
100 mF
Dadurch können auch Kapazitätsmessfunktionen geeigneter Digitalmultimeter und LCR Messgeräte geprüft werden.
Die Integration dieser Funktion erweitert das Einsatzspektrum des Multifunktionskalibrators und reduziert den Bedarf an zusätzlichen Einzelnormalen.
Frequenz von 1 Hz bis 10 MHz
Für Frequenzkalibrierungen stellt der Transmille 4000 Signale im Bereich von:
1 Hz bis 10 MHz
bereit.
Beim Transmille 4010 beträgt die beste angegebene 1 Jahres Gesamtgenauigkeit:
1 ppm
Beim Transmille 4015 beträgt sie standardmäßig 20 ppm. Optional ist beim 4015 eine Genauigkeit von 1 ppm verfügbar.
Damit eignet sich die 4000 Series auch für die Prüfung von Frequenzmessfunktionen in Digitalmultimetern und anderen elektrischen Messgeräten.
Thermoelement Simulation
Der Transmille 4000 Multifunktionskalibrator unterstützt zusätzlich die Simulation verschiedener Thermoelementtypen.
Dazu gehören unter anderem:
J, K, T, R, S, B, N, E und C
sowie weitere Kennlinien.
Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:
±0,09 °C
Dadurch kann die Transmille 4000 Series auch für die Kalibrierung von Temperaturanzeigen, Thermoelementmessgeräten und geeigneten Datenloggern eingesetzt werden.
7 Zoll Touchdisplay
Die 4000 Series verfügt über ein großes:
7 Zoll kapazitives Touchdisplay
Über die Benutzeroberfläche können Funktionen und Ausgangswerte komfortabel ausgewählt werden.
Das Display unterstützt außerdem erweiterte Funktionen wie den integrierten Procedure Mode und die Anzeige von Anschlusshinweisen.
Damit wird der Bediener durch den Kalibrierablauf geführt und das Risiko falscher Anschlüsse reduziert.
Integrierter Procedure Mode
Ein besonderes Merkmal des Transmille 4000 ist der integrierte Procedure Mode.
Kalibrierverfahren können über einen USB Speicher auf das Gerät übertragen werden.
Der Kalibrator kann den Bediener anschließend durch den vorgesehenen Ablauf führen.
Die Ergebnisse können gespeichert und für die weitere Verarbeitung mit der Transmille ProCal Software verwendet werden.
Damit können bestimmte Kalibrieraufgaben direkt am Gerät durchgeführt werden, ohne dass permanent ein separater Computer am Kalibrierplatz erforderlich ist.
Automatische Selbstverifikation
Die Transmille 4000 Series bietet eine interessante Funktion zur automatischen Überprüfung des Kalibrators.
Dazu kann ein geeignetes Transmille 8000 Series Digitalmultimeter mit dem Kalibrator verbunden werden.
Im Self Calibration beziehungsweise Self Verification Mode misst das Digitalmultimeter automatisch die entsprechenden Ausgangsgrößen des Kalibrators.
Anschließend kann ein Prüfbericht erzeugt und über einen USB Speicher exportiert werden.
Dies ermöglicht regelmäßige Zwischenprüfungen und unterstützt die Überwachung der messtechnischen Eigenschaften zwischen den eigentlichen Kalibrierintervallen.
USB und GPIB Schnittstellen
Für die Integration in automatisierte Kalibriersysteme besitzt die 4000 Series serienmäßig:
USB
und:
GPIB
Damit kann der Kalibrator von einer geeigneten Kalibriersoftware angesteuert werden.
Die Schnittstellen ermöglichen insbesondere in professionellen Kalibrierlaboren die Automatisierung wiederkehrender Messabläufe.
ProCal Kalibriersoftware
Der Transmille 4000 Multifunktionskalibrator ist mit der Transmille ProCal Kalibriersoftware kompatibel.
Mit ProCal können wiederkehrende Kalibrierabläufe automatisiert und dokumentiert werden.
Ein wichtiger Vorteil des Transmille Konzepts besteht darin, dass Kalibrierverfahren am Prüfling und nicht ausschließlich an einem bestimmten Referenzgerät ausgerichtet werden.
Dies erleichtert die Integration unterschiedlicher Transmille Kalibratoren in bestehende Kalibrierprozesse.
Technische Highlights
Produktserie: Transmille 4000
Modelle: 4010 und 4015
Geräteart: Multifunktionskalibrator
DC Spannung: bis ±1025 V
Beste DC-Spannungsgenauigkeit: ±8 ppm beim 4010
DC Strom: bis 30 A
Beste DC-Stromgenauigkeit: ±50 ppm
AC Spannung: bis 1025 V
AC Frequenzbereich: bis 1 MHz beim 4010
AC Strom: 20 µA bis 30 A
AC Strom Frequenzbereich: 10 Hz bis 30 kHz
Passiver Widerstand: bis 1 GΩ
Beste Widerstandsgenauigkeit: 18 ppm beim 4010
Kapazität: bis 100 mF
Frequenz: 1 Hz bis 10 MHz
Beste Frequenzgenauigkeit: 1 ppm
Thermoelement Simulation: verfügbar
Beste Thermoelement Genauigkeit: ±0,09 °C
Display: 7 Zoll Touchdisplay
Schnittstellen: USB und GPIB
Software: Transmille ProCal
Technische Daten
| Merkmal | Transmille 4010 | Transmille 4015 |
|---|---|---|
| DC Spannung | 0 bis ±1025 V | 0 bis ±1025 V |
| Beste 1 Jahres Genauigkeit | ±8 ppm | ±15 ppm |
| DC Strom | 0 bis 30 A | 0 bis 30 A |
| Beste 1 Jahres Genauigkeit | ±50 ppm | ±50 ppm |
| AC Spannung | 20 mV bis 1025 V | 20 mV bis 1000 V |
| AC Frequenzbereich | 10 Hz bis 1 MHz | 10 Hz bis 500 kHz |
| Beste AC Genauigkeit | ±0,015 % | ±0,015 % |
| AC Strom | 20 µA bis 30 A | 20 µA bis 30 A |
| AC Strom Frequenz | 10 Hz bis 30 kHz | 10 Hz bis 30 kHz |
| Beste AC Stromgenauigkeit | 0,04 % | 0,04 % |
| Passiver Widerstand | bis 1 GΩ | bis 1 GΩ |
| Beste Genauigkeit | 18 ppm | 40 ppm |
| Simulierter Widerstand | bis 1 GΩ | bis 1 GΩ |
| Frequenz | 1 Hz bis 10 MHz | 1 Hz bis 10 MHz |
| Frequenzgenauigkeit | 1 ppm | 20 ppm, 1 ppm optional |
| Thermoelement Genauigkeit | ±0,09 °C | ±0,09 °C |
| Display | 7 Zoll Touchscreen | 7 Zoll Touchscreen |
| USB | serienmäßig | serienmäßig |
| GPIB | serienmäßig | serienmäßig |
| ProCal | kompatibel | kompatibel |
Transmille 4010 oder 4015?
Die Transmille 4000 Series bietet mit 4010 und 4015 zwei Genauigkeitsklassen.
Der Transmille 4010 ist die leistungsfähigere Variante und bietet insbesondere bei DC Spannung, Widerstand und Frequenz höhere Genauigkeiten.
Die DC-Spannungsgenauigkeit beträgt beim 4010 bis 8 ppm, während der 4015 bis 15 ppm erreicht.
Auch beim passiven Widerstand bietet der 4010 mit 18 ppm gegenüber 40 ppm beim 4015 die bessere Spezifikation.
Der Transmille 4015 ist dagegen eine wirtschaftliche Alternative für Anwendungen, bei denen die höchste Genauigkeitsklasse des 4010 nicht erforderlich ist.
Warum den Transmille 4000 wählen?
Der Transmille 4000 Multifunktionskalibrator kombiniert hohe Genauigkeit mit einem außergewöhnlich großen Funktionsumfang.
Mit Spannungen über 1000 V, Strömen bis 30 A, Widerständen bis 1 GΩ, Kapazitäten bis 100 mF und Frequenzen bis 10 MHz können zahlreiche elektrische Messgeräte mit einem einzigen Kalibriersystem geprüft werden.
Der 7 Zoll Touchscreen erleichtert die Bedienung. Der integrierte Procedure Mode ermöglicht geführte Kalibrierabläufe, während USB und GPIB die Integration in automatisierte Kalibriersysteme unterstützen.
In Verbindung mit der Transmille ProCal Software eignet sich die 4000 Series hervorragend für professionelle Kalibrierlabore mit einem hohen Durchsatz und unterschiedlichsten elektrischen Prüflingen.
Typische Kalibrieranwendungen mit dem Transmille 4000
Der Transmille 4000 eignet sich insbesondere für:
- Kalibrierung von Digitalmultimetern
- Kalibrierung von Analogmultimetern
- Kalibrierung von Präzisionsmultimetern
- Prüfung von DC Spannungsmessbereichen
- Prüfung von AC Spannungsmessbereichen
- Kalibrierung von Strommessgeräten
- Prüfung von Strömen bis 30 A
- Kalibrierung von Widerstandsmessgeräten
- Prüfung von Kapazitätsmessfunktionen
- Kalibrierung von Frequenzmessgeräten
- Simulation von Thermoelementen
- Prüfung von Temperaturanzeigen
- automatisierte elektrische Kalibrierungen
- Zwischenprüfungen von Kalibriersystemen
- industrielle Qualitätssicherung
Der große Funktionsumfang macht die 4000 Series zu einer vielseitigen Plattform für professionelle elektrische Kalibrierungen.
Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für elektrische Messgeräte, Multifunktionskalibratoren und Referenzmessgeräte.
europascal unterstützt Sie außerdem bei der Auswahl geeigneter Kalibriertechnik sowie bei Service, Wartung, Reparatur und messtechnischen Fragestellungen.
