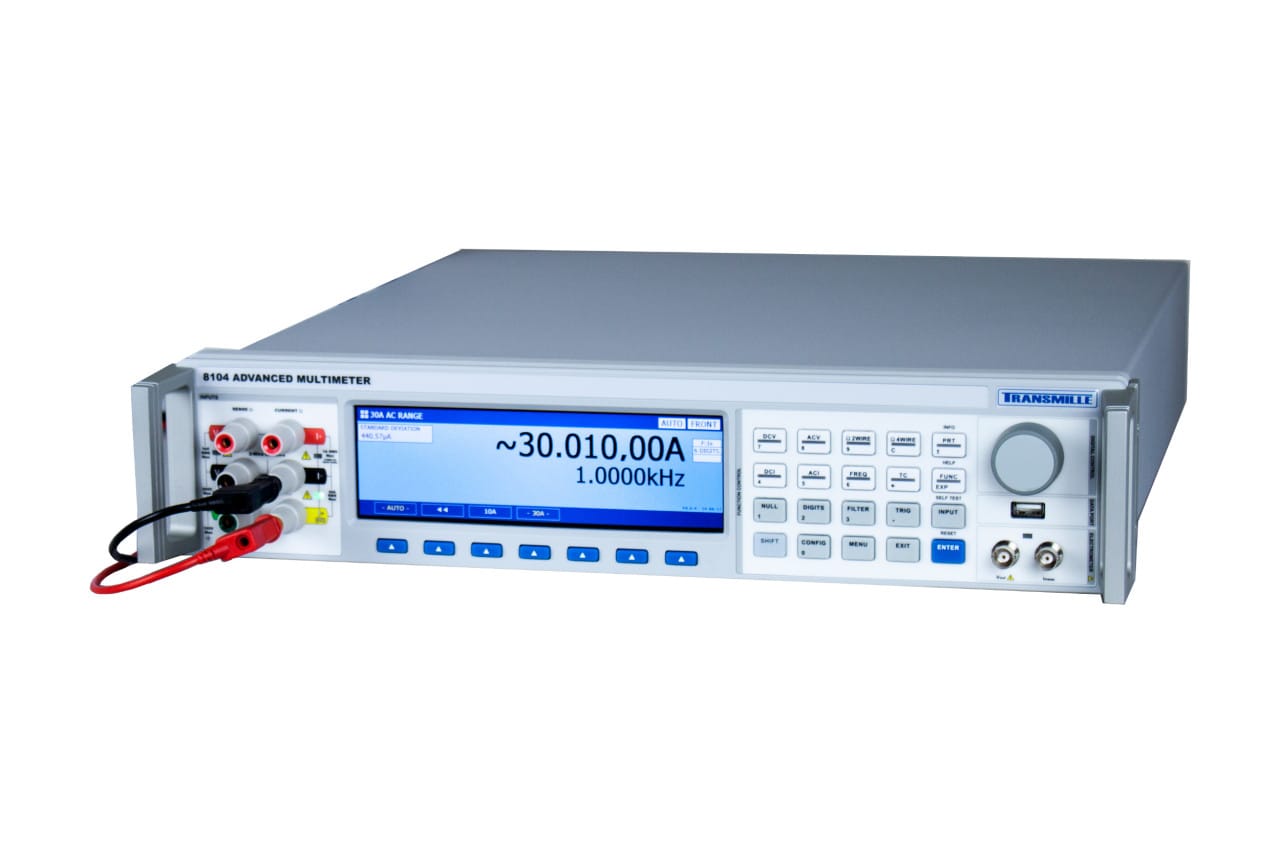

Der Transmille 8104 ist ein hochpräzises 8,5-stelliges Präzisionsmultimeter für anspruchsvolle elektrische Messungen und Kalibrieraufgaben in Kalibrierlaboren, Forschung, Entwicklung und industrieller Qualitätssicherung. Das Gerät kombiniert sehr hohe Genauigkeit mit einem außergewöhnlich großen Funktionsumfang und kann dadurch zahlreiche klassische Referenzmessgeräte in einem System vereinen.
Besonders hervorzuheben sind die hohe Genauigkeit bei Gleichspannung, die Strommessung bis 30 A, die Widerstandsmessung bis 1 GΩ über die Standardanschlüsse sowie bis 1 TΩ über den speziellen Elektrometer Eingang. Zusätzlich unterstützt der Transmille 8104 sehr kleine Ströme bis in den pA Bereich und eignet sich damit für Anwendungen, für die sonst häufig ein separates Elektrometer erforderlich wäre.
Der Transmille 8104 Präzisionsmultimeter bietet zudem umfangreiche Schnittstellen wie USB, RS232, GPIB und LAN und lässt sich dadurch problemlos in automatisierte Kalibrier und Messsysteme integrieren. Die Unterstützung verschiedener Befehlssprachen erleichtert auch die Einbindung in bestehende Laborumgebungen.
europascal unterstützt Sie bei der Auswahl geeigneter hochpräziser elektrischer Messtechnik sowie bei Kalibrierung, Service und professionellen Anwendungen in der elektrischen Messtechnik.
Ihre Vorteile auf einen Blick
- 8,5-stelliges Präzisionsmultimeter
- Sehr hohe Genauigkeit für DC Spannungsmessungen
- Messbereich DC Spannung bis 1050 V
- AC Spannung bis 1025 V
- DC und AC Strommessung bis 30 A
- Widerstandsmessung bis 1 GΩ
- Hochwiderstandsmessung bis 1 TΩ
- Dedizierter Elektrometer Eingang
- Messung sehr kleiner Ströme bis in den pA Bereich
- Auflösung bis 0,01 pA
- Frequenzmessung bis 1 MHz
- Widerstandsgenauigkeit bis 8 ppm
- Erweiterte mathematische Funktionen
- Verhältnis und Transfermessungen
- Front und Rückanschlüsse
- Programmierbare Front und Rückeingänge
- Temperaturmessung mit PRT
- Unterstützung von ITS 90 und Callendar Van Dusen Koeffizienten
- Thermoelementmessung
- Integrierte Anzeige der Messunsicherheit
- USB Schnittstelle
- RS232 Schnittstelle
- GPIB Schnittstelle
- LAN Schnittstelle
- Unterstützung automatisierter Kalibrierabläufe
- Kompatibel mit Transmille ProCal
- Geeignet für professionelle Kalibrierlabore
- Service und Kalibrierung durch europascal
Ideal für anspruchsvolle Kalibrieranwendungen
Der Transmille 8104 wurde für Anwendungen entwickelt, bei denen sehr kleine Messunsicherheiten und eine hohe Auflösung erforderlich sind.
Typische Einsatzbereiche sind:
- Kalibrierung von Multifunktionskalibratoren
- Kalibrierung von Spannungsreferenzen
- Vergleich hochstabiler DC Spannungsquellen
- Kalibrierung von Widerstandsnormalen
- Messung hoher Widerstände
- Kalibrierung von Stromquellen
- Messung sehr kleiner Ströme
- Transfermessungen zwischen Referenznormalen
- Temperaturmessung mit Widerstandsthermometern
- Thermoelementmessungen
- Forschung und Entwicklung
- elektrische Metrologie
Der Transmille 8104 eignet sich insbesondere als hochpräzises Referenzmultimeter in einem Kalibrierlabor.
DC Spannung bis 1050 V
Eine der wichtigsten Funktionen des Transmille 8104 ist die hochgenaue Messung von Gleichspannung.
Die verfügbaren Bereiche umfassen:
100 mV
1 V
10 V
100 V
1000 V
Der höchste Messbereich reicht bis 1050 V.
Die Auflösung beträgt je nach Bereich bis hinunter zu:
1 nV im 100 mV Bereich
Im besonders wichtigen 10 V Bereich gibt Transmille für ein Jahr eine Genauigkeit von:
±(3,9 ppm vom Messwert + 0,6 ppm vom Bereich)
an.
Damit eignet sich der 8104 hervorragend für die Messung hochstabiler 10 V Referenzen und für den Einsatz bei der Kalibrierung hochwertiger Multifunktionskalibratoren.
AC Spannung bis 1025 V
Der Transmille 8104 unterstützt Wechselspannungsmessungen im Bereich von:
20 mV bis 1025 V
bei Frequenzen von:
10 Hz bis 1 MHz
Die beste angegebene Genauigkeit beträgt:
±0,015 %
Damit können sowohl niederfrequente als auch höherfrequente AC Spannungen präzise gemessen werden.
Dies macht den 8104 besonders interessant als Referenzmultimeter für die Prüfung von AC Ausgangsgrößen hochwertiger Multifunktionskalibratoren.
Strommessung bis 30 A
Ein außergewöhnliches Merkmal des Transmille 8104 ist der große Strommessbereich.
Der 8104 misst AC und DC Strom bis:
30 A
Die angegebene Genauigkeit für AC Strom beträgt bis:
±0,03 %
Der hohe Strombereich ermöglicht die direkte Messung von Strömen, für die bei vielen Präzisionsmultimetern externe Stromshunts erforderlich wären.
Dadurch eignet sich der Transmille 8104 besonders für die Kalibrierung von Multifunktionskalibratoren und Präzisionsstromquellen.
Messung sehr kleiner Ströme
Neben hohen Strömen bietet der Transmille 8104 einen speziellen Elektrometer Eingang für sehr kleine Ströme.
Der Bereich umfasst:
10 nA bis ±10 µA
mit einer Auflösung bis:
0,01 pA
Transmille gibt für diesen Bereich eine Genauigkeit bis etwa:
±30 ppm
an.
Damit kann der 8104 Anwendungen abdecken, für die normalerweise ein separates Elektrometer benötigt wird.
Dies ist insbesondere bei der Messung sehr kleiner Leckströme oder bei der Kalibrierung empfindlicher Stromquellen interessant.
Widerstandsmessung bis 1 GΩ
Über die normalen Messeingänge kann der Transmille 8104 Widerstände bis:
1 GΩ
messen.
Die beste angegebene Widerstandsgenauigkeit beträgt:
±8 ppm
Damit eignet sich der 8104 hervorragend für die Kalibrierung hochwertiger Widerstandsdekaden und Widerstandsnormalen.
Hochwiderstand bis 1 TΩ
Ein besonderes Merkmal des Transmille 8104 ist die Hochwiderstandsmessung über den Elektrometer Eingang.
Der Messbereich reicht von:
10 MΩ bis 1 TΩ
bei Prüfspannungen von:
10 V bis 300 V
Die beste angegebene Genauigkeit beträgt:
±140 ppm
Damit können extrem hohe Widerstandswerte gemessen werden, die mit klassischen Digitalmultimetern nicht mehr zuverlässig erfassbar sind.
Transmille setzt den 8104 selbst in seinem akkreditierten Labor zur Hochwiderstandskalibrierung bis 1 TΩ ein.
Frequenzmessung bis 1 MHz
Der Transmille 8104 misst Frequenzen von:
10 Hz bis 1 MHz
Die beste angegebene Genauigkeit beträgt:
±5 ppm
Damit eignet sich das Präzisionsmultimeter auch für die Prüfung von Frequenzquellen und Frequenzausgängen elektrischer Kalibratoren.
Verhältnis und Transfermessungen
Der Transmille 8104 besitzt programmierbare Front und Rückeingänge.
Dadurch können Verhältnis und Transfermessungen durchgeführt werden.
Eine besondere Funktion ist der Ratio To Value Mode.
Dabei kann beispielsweise eine hochstabile 10 V Referenz an den rückseitigen Eingang angeschlossen werden. Das Multimeter bestimmt daraus einen Korrekturfaktor und wendet diesen dynamisch auf die Messung am Frontanschluss an.
Dadurch können interne Drift und Temperatureinflüsse des Multimeters teilweise kompensiert werden.
Diese Funktion eignet sich insbesondere für hochpräzise Transfermessungen zwischen Referenznormalen und Präzisionsquellen.
Temperaturmessung mit PRT
Der Transmille 8104 unterstützt auch präzise Temperaturmessungen mit Platin Widerstandsthermometern.
Der aktuelle Transmille Product Guide nennt Unterstützung für:
ITS 90
und:
Callendar Van Dusen Koeffizienten
Dadurch können hochwertige PRT und SPRT Sensoren direkt ausgewertet werden.
Dies erweitert den Einsatzbereich des 8104 über die klassische elektrische Messtechnik hinaus in die präzise Temperaturmesstechnik.
Thermoelementmessung
Zusätzlich unterstützt die 8100 Series Thermoelementmessungen.
Transmille nennt Unterstützung für mehr als zehn Thermoelementtypen.
Die Messwerte können direkt in:
°C
°F
K
oder:
mV
angezeigt werden.
Optional kann eine automatische Vergleichsstellenmessung eingesetzt werden.
Anzeige der Messunsicherheit
Ein besonderes Merkmal der 8100 Series ist die direkte Anzeige der Messunsicherheit.
Dadurch erhält der Anwender schnell eine Einschätzung der aktuellen Messgenauigkeit.
Gerade in Kalibrierlaboren erleichtert dies die Beurteilung, ob das Messgerät für einen bestimmten Prüfling beziehungsweise eine bestimmte Kalibrieraufgabe geeignet ist.
Technische Highlights
Modell: Transmille 8104
Geräteart: Präzisionsmultimeter
Auflösung: 8,5 Stellen
DC Spannung: bis 1050 V
DC Auflösung: bis 1 nV
AC Spannung: 20 mV bis 1025 V
AC Frequenzbereich: 10 Hz bis 1 MHz
AC Spannungsgenauigkeit: bis ±0,015 %
AC und DC Strom: bis 30 A
AC Stromgenauigkeit: bis ±0,03 %
Elektrometer Strom: 10 nA bis ±10 µA
Elektrometer Auflösung: 0,01 pA
Widerstand: bis 1 GΩ
Widerstandsgenauigkeit: bis ±8 ppm
Hochwiderstand: 10 MΩ bis 1 TΩ
Prüfspannung Hochwiderstand: 10 bis 300 V
Frequenz: 10 Hz bis 1 MHz
Frequenzgenauigkeit: bis ±5 ppm
PRT: unterstützt
ITS 90: unterstützt
Callendar Van Dusen: unterstützt
Thermoelementmessung: unterstützt
Front und Rückeingänge: serienmäßig
USB: serienmäßig
RS232: serienmäßig
GPIB: serienmäßig
LAN: serienmäßig
Software: Transmille ProCal
Technische Daten
| Merkmal | Transmille 8104 |
|---|---|
| Hersteller | Transmille |
| Modell | 8104 |
| Geräteart | 8,5 stelliges Präzisionsmultimeter |
| DC Spannung | bis 1050 V |
| Kleinste DC Auflösung | 1 nV |
| DC Bereiche | 100 mV, 1 V, 10 V, 100 V, 1000 V |
| AC Spannung | 20 mV bis 1025 V |
| AC Frequenz | 10 Hz bis 1 MHz |
| Beste AC Spannungsgenauigkeit | ±0,015 % |
| AC und DC Strom | bis 30 A |
| Beste AC Stromgenauigkeit | ±0,03 % |
| Elektrometer Strom | 10 nA bis ±10 µA |
| Elektrometer Auflösung | 0,01 pA |
| Widerstand | bis 1 GΩ |
| Beste Widerstandsgenauigkeit | ±8 ppm |
| Hochwiderstand | 10 MΩ bis 1 TΩ |
| Hochwiderstand Prüfspannung | 10 bis 300 V |
| Hochwiderstandsgenauigkeit | ±140 ppm |
| Frequenz | 10 Hz bis 1 MHz |
| Frequenzgenauigkeit | ±5 ppm |
| PRT Messung | ja |
| ITS 90 | ja |
| Thermoelementmessung | ja |
| Front und Rückeingänge | ja |
| USB | ja |
| RS232 | ja |
| GPIB | ja |
| LAN | ja |
Die Bereiche und Genauigkeiten sind in den aktuellen Herstellerdaten der Transmille 8100 Series dokumentiert.
Transmille 8104 und 8109 im Vergleich
Die Transmille 8100 Series umfasst den 8104 und den 8109.
Der 8104 ist dabei die leistungsfähigere Variante für besonders anspruchsvolle Kalibrier und Metrologieanwendungen.
| Merkmal | Transmille 8104 | Transmille 8109 |
|---|---|---|
| DC Genauigkeit | bis ca. 4 ppm Klasse | bis ca. 9 ppm Klasse |
| AC Spannung | bis 1025 V, 1 MHz | bis 1025 V, 100 kHz |
| AC Strom | bis 30 A | bis 30 A |
| AC Stromgenauigkeit | ±0,03 % | ±0,08 % |
| Widerstand | bis 1 GΩ | bis 1 GΩ |
| Widerstandsgenauigkeit | ±8 ppm | ±20 ppm |
| Elektrometer | ja | nein |
| Hochwiderstand | bis 1 TΩ | nein |
| pA Strommessung | ja | nein |
| Front und Rückeingänge | ja | abhängig von Ausführung |
Der 8104 ist deshalb besonders interessant, wenn zusätzlich Hochwiderstand, sehr kleine Ströme und hochpräzise Transfermessungen benötigt werden.
Einsatz mit Multifunktionskalibratoren
Eine typische Anwendung des Transmille 8104 Präzisionsmultimeters ist die Prüfung und Kalibrierung von hochwertigen Multifunktionskalibratoren.
Hierbei können beispielsweise folgende Ausgangsgrößen gemessen werden:
- DC Spannung
- AC Spannung
- DC Strom
- AC Strom
- Widerstand
- Frequenz
- Thermoelement Simulation
Durch die Strommessung bis 30 A kann der 8104 einen besonders großen Bereich direkt erfassen.
Dadurch reduziert sich bei vielen Anwendungen die Notwendigkeit zusätzlicher externer Stromshunts.
Für noch höhere Frequenzen beziehungsweise spezielle AC Stromanwendungen bietet Transmille zusätzliche AC/DC Stromshunts an. Der aktuelle Product Guide nennt damit AC Strommessungen bis 100 kHz, wobei der berechnete Strom direkt auf dem Display dargestellt werden kann.
Integration in automatisierte Kalibriersysteme
Der Transmille 8104 besitzt serienmäßig mehrere digitale Schnittstellen:
USB
RS232
GPIB beziehungsweise IEEE488
LAN
Damit kann das Multimeter in automatische Kalibriersysteme eingebunden werden.
Transmille unterstützt außerdem verschiedene Befehlssprachen, wodurch die Integration in bestehende Systeme vereinfacht wird.
Mit der Transmille ProCal Software kann der 8104 direkt angesteuert werden. ProCal Version 6 unterstützt den Transmille 8104 einschließlich automatischer Unsicherheitsberechnung.
Warum den Transmille 8104 wählen?
Der Transmille 8104 Präzisionsmultimeter kombiniert hohe Genauigkeit, großen Messbereich und Funktionen, die normalerweise mehrere spezialisierte Geräte erfordern.
Besonders hervorzuheben sind:
8,5 stellige Auflösung
DC Spannungsmessung bis 1050 V
Strommessung bis 30 A
Widerstandsmessung bis 1 GΩ
Hochwiderstandsmessung bis 1 TΩ
Messung von Strömen bis in den pA Bereich
PRT und Thermoelementmessung
Front und Rückeingänge für Verhältnis und Transfermessungen
Dadurch eignet sich der 8104 hervorragend als zentrales Referenzmessgerät in einem professionellen elektrischen Kalibrierlabor.
Typische Anwendungen mit dem Transmille 8104
Der Transmille 8104 eignet sich insbesondere für:
- Kalibrierung von Multifunktionskalibratoren
- Verifikation elektrischer Kalibratoren
- Kalibrierung von Präzisionsspannungsquellen
- Messung von 10 V Referenzen
- Kalibrierung von Widerstandsnormalen
- Hochwiderstandsmessungen bis 1 TΩ
- Messung sehr kleiner Ströme
- Vergleichsmessungen
- Transfermessungen
- Temperaturmessung mit PRT
- Thermoelementmessungen
- elektrische Metrologie
- Forschung und Entwicklung
- industrielle Qualitätssicherung
Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für elektrische Messgeräte, Präzisionsmultimeter und Referenzmessgeräte.
europascal unterstützt Sie außerdem bei der Auswahl geeigneter Präzisionsmesstechnik sowie bei Service, Wartung und messtechnischen Fragestellungen.
Weitere Lösungen für elektrische Kalibrierungen finden Sie im europascal Bereich Elektrizität.
Weitere Produkte von Transmille finden Sie hier.
Herstellerinformationen zum Transmille 8104 finden Sie auf der offiziellen Produktseite der Transmille 8100 Series.
