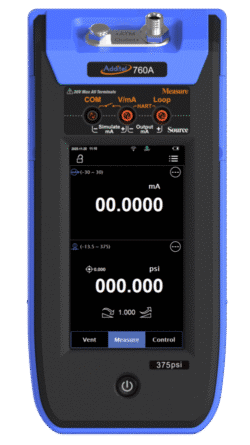

Der Additel ADT 760A-MA Druckkalibrator ist ein leistungsfähiger automatischer Handheld Druckkalibrator für professionelle Kalibrieraufgaben von Vakuum bis 25 bar. Das kompakte Gerät vereint automatische Druckerzeugung, präzise Druckmessung, Druckregelung und elektrische Kalibrierfunktionen in einem mobilen System. Durch die integrierte elektrische Pumpe muss der gewünschte Prüfdruck nicht manuell erzeugt werden. Der Anwender gibt den benötigten Druck vor und der Kalibrator übernimmt die Druckerzeugung und Regelung. Damit eignet sich der ADT 760A-MA besonders für effiziente Kalibrierungen von Manometern, Drucktransmittern, Drucksensoren und Druckschaltern im Labor und direkt vor Ort.

Der Additel ADT 760A-MA Druckkalibrator erzeugt und regelt pneumatischen Druck von Vakuum bis 375 psig beziehungsweise 25 bar(g). Abhängig vom eingesetzten austauschbaren ADT 155 Druckmodul stehen Genauigkeiten von 0,01 % FS oder 0,02 % FS zur Verfügung. Die Regelstabilität beträgt 0,005 % FS. Ein integrierter barometrischer Referenzsensor ermöglicht die Umschaltung zwischen Relativdruck und Absolutdruck. Dadurch lässt sich das kompakte System flexibel für unterschiedliche Anforderungen der professionellen Druckkalibrierung einsetzen.

Bei europascal erhalten Sie den ADT 760A-MA mit fachkundiger Beratung zur Auswahl des geeigneten Druckbereichs, der erforderlichen Genauigkeit und des passenden Zubehörs. Für die regelmäßige messtechnische Überwachung Ihrer Prüfmittel steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.

Ihre Vorteile auf einen Blick

• Automatische pneumatische Druckerzeugung und Druckregelung
• Druckbereich von Vakuum bis 375 psig beziehungsweise 25 bar(g)
• Genauigkeit bis 0,01 % FS
• Regelstabilität von 0,005 % FS
• Austauschbare interne ADT 155 Druckmodule
• Integrierte barometrische Referenz
• Relativdruck und Absolutdruck mit einem Gerät
• Integrierte elektrische Pumpe und Druckcontroller
• Elektrische Mess und Geberfunktionen
• Messung von Strom und Spannung
• Stromausgabe bis 24 mA
• Integrierte 24 V Loop Versorgung
• Automatische Druckschalterprüfung
• Auto Step Funktion
• Automatischer Lecktest
• Zwei Anschlüsse für externe Druckmessmodule
• Großes 4,95 Zoll Farb Touchdisplay
• Bluetooth, WiFi und USB Kommunikation
• Akkubetrieb mit typischer Laufzeit von 10 Stunden
• Gewicht von nur etwa 1,8 kg
• IP52 Gehäuseschutz
• ISO 17025 akkreditiertes Kalibrierzertifikat mit Messdaten im Lieferumfang

Ideal für anspruchsvolle Kalibrieranwendungen

Der Additel ADT 760A-MA Druckkalibrator wurde für Anwender entwickelt, die Druckkalibrierungen effizient durchführen möchten, ohne eine separate Handpumpe, einen externen Druckcontroller und mehrere elektrische Messgeräte einsetzen zu müssen. Druckerzeugung, Druckregelung, Referenzmessung und elektrische Funktionen werden in einem mobilen Gerät kombiniert. Durch die automatische Druckerzeugung eignet sich der Additel ADT 760A-MA Druckkalibrator besonders für wiederkehrende Prüfungen, bei denen effiziente und reproduzierbare Kalibrierabläufe gefragt sind.

Typische Einsatzgebiete sind:

• Kalibrierlabore
• Werkskalibrierlabore
• Qualitätssicherung
• Wartung und Instandhaltung
• Produktionsprüfung
• Prozessindustrie
• Energieversorgung
• Maschinenbau
• Anlagenbau
• Forschung und Entwicklung
• Serviceeinsätze vor Ort
• Prüfstände und Messmittelüberwachung

Besonders bei wiederkehrenden Prüfungen kann die automatische Druckerzeugung den Arbeitsablauf vereinfachen. Der gewünschte Prüfdruck wird am Gerät eingestellt und anschließend automatisch erzeugt und geregelt. Der Anwender kann sich dadurch stärker auf den Prüfling und die Bewertung der Messergebnisse konzentrieren.

Der Additel ADT 760A-MA Druckkalibrator eignet sich unter anderem für analoge und digitale Manometer, Drucksensoren, Drucktransmitter und Druckschalter. Elektrische Ausgangssignale eines Transmitters können direkt gemessen werden. Gleichzeitig steht eine 24 V Loop Versorgung zur Verfügung.

Flexible Erweiterbarkeit

Ein wesentlicher Vorteil des Additel ADT 760A-MA Druckkalibrators ist das austauschbare interne Druckmodul. Additel bietet verschiedene ADT 155 Module an, sodass der Messbereich auf die jeweilige Anwendung abgestimmt werden kann. Kleinere Messbereiche ermöglichen eine geeignete Konfiguration für Anwendungen, bei denen der maximale Druckbereich von 25 bar nicht benötigt wird.

Das MA Modell verfügt zusätzlich über einen integrierten barometrischen Referenzsensor. Dadurch kann zwischen Relativdruck und Absolutdruck umgeschaltet werden. Die barometrische Referenz arbeitet im Bereich von 60 bis 110 kPa und ermöglicht so die Berechnung von Absolutdruckwerten aus der Relativdruckmessung.

Zusätzlich stehen zwei externe Druckmesskanäle zur Verfügung. Über externe Additel Druckmodule können weitere Druckbereiche ausschließlich zur Messung ergänzt werden. Damit lässt sich der Kalibrator flexibel an unterschiedliche Aufgaben anpassen.

Die Kommunikation erfolgt über Bluetooth, WiFi und USB. Dadurch kann der Additel ADT 760A-MA Druckkalibrator in moderne digitale Kalibrierabläufe eingebunden werden.

Für Anwendungen mit zusätzlichen Dokumentationsanforderungen bietet Additel außerdem die Variante ADT 760A-MA-DL an. Diese erweitert das Konzept unter anderem um HART Kommunikation, Datenlogging und dokumentierende Aufgabenfunktionen. So kann je nach Anforderung zwischen dem ADT 760A-MA und der erweiterten DL Variante gewählt werden.

Technische Highlights

• Automatische Druckerzeugung von Vakuum bis 25 bar(g)
• Maximaler positiver Druck von 375 psig
• Genauigkeit bis 0,01 % FS
• Alternativ 0,02 % FS je nach internem Druckmodul
• Regelstabilität 0,005 % FS
• Austauschbare interne ADT 155 Druckmodule
• Relativdruck und Absolutdruck
• Integrierter barometrischer Referenzsensor
• Barometrischer Bereich von 60 bis 110 kPa
• Elektrische Strommessung bis ±30 mA
• Spannungsmessung bis ±30 V
• Stromausgabe bis 24 mA
• 24 V Loop Versorgung
• Prüfung mechanischer Druckschalter
• Unterstützung von NPN und PNP Digitalschaltern
• Switch Test Funktion
• Auto Step Funktion
• Leak Test Funktion
• Zwei externe Druckmesskanäle
• Bluetooth, WiFi und USB
• 4,95 Zoll TFT Farb Touchdisplay
• Wiederaufladbarer Lithium Ionen Akku
• Typische Akkulaufzeit von 10 Stunden
• Gewicht etwa 1,8 kg
• IP52 Schutzklasse

Technische Daten

Warum den Additel ADT 760A-MA wählen?

Der Additel ADT 760A-MA Druckkalibrator kombiniert Funktionen, für die bei klassischen Kalibrieraufbauten häufig mehrere einzelne Geräte erforderlich sind. Die integrierte elektrische Pumpe erzeugt den Prüfdruck automatisch. Ein interner Controller regelt den Druck, während das austauschbare Referenzmodul die präzise Druckmessung übernimmt. Elektrische Mess und Geberfunktionen ergänzen das System für die Prüfung von Drucktransmittern und anderen Prozessmessgeräten.

Mit einem maximalen positiven Druck von 25 bar bietet die aktuelle ADT 760A-MA Generation einen erweiterten Arbeitsbereich. Dadurch eignet sich das Gerät für zahlreiche pneumatische Kalibrieraufgaben in Industrie, Labor und Service.

Ein weiterer Vorteil ist die hohe Mobilität. Der Kalibrator wiegt nur etwa 1,8 kg und verfügt über einen integrierten Akku mit einer typischen Betriebsdauer von rund 10 Stunden. Druckerzeugung, Referenzmessung und elektrische Funktionen können damit direkt zum Einsatzort mitgenommen werden.

Die austauschbaren internen Druckmodule ermöglichen eine bedarfsgerechte Anpassung an unterschiedliche Druckbereiche. Das ist insbesondere dann interessant, wenn für niedrigere Messbereiche eine passend abgestimmte Genauigkeit benötigt wird.

Mit dem integrierten barometrischen Referenzsensor kann der Additel ADT 760A-MA Druckkalibrator sowohl für Relativdruck als auch für Absolutdruck eingesetzt werden. Bei Absolutdruckmessungen ist entsprechend den Herstellerspezifikationen die zusätzliche Unsicherheit der barometrischen Referenz zu berücksichtigen.

Auch für Transmitterprüfungen bietet das Gerät wichtige Funktionen. Ströme bis ±30 mA und Spannungen bis ±30 V können gemessen werden. Zusätzlich kann Strom bis 24 mA ausgegeben werden und eine 24 V Loop Versorgung steht für die Speisung von Transmittern bereit.

Automatisierungsfunktionen wie Druckschaltertest, Auto Step und Lecktest erleichtern wiederkehrende Prüfaufgaben zusätzlich. europascal unterstützt Sie bei der Auswahl einer geeigneten Konfiguration sowie bei Fragen zur Integration des ADT 760A-MA in bestehende Kalibrierprozesse.

Typische Kalibrieranwendungen mit dem Additel ADT 760A-MA

Der Additel ADT 760A-MA Druckkalibrator eignet sich besonders für die Kalibrierung von Manometern. Der gewünschte Prüfdruck wird direkt am Gerät eingestellt. Anschließend erzeugt und regelt der Kalibrator den Druck automatisch. Dadurch können mehrere Prüfpunkte reproduzierbar angefahren werden.

Bei Drucktransmittern lassen sich Druck und elektrisches Ausgangssignal mit demselben Gerät erfassen. Die integrierte 24 V Loop Versorgung kann den Transmitter während der Prüfung versorgen. Damit wird der Bedarf an zusätzlichen Stromversorgungen und Multimetern reduziert.

Auch Druckschalter lassen sich komfortabel prüfen. Der ADT 760A unterstützt sowohl mechanische Druckschalter als auch NPN und PNP Digitalschalter. Zusammen mit der automatischen Druckerzeugung können Schaltpunkte effizient ermittelt werden.

Für die Prüfung auf Undichtigkeiten steht eine automatische Lecktestfunktion zur Verfügung. Die Auto Step Funktion erleichtert dagegen Kalibrierungen mit mehreren vorgegebenen Druckpunkten.

Wer zusätzlich eine umfassende HART Kommunikation, Datenlogging und dokumentierende Kalibrieraufgaben benötigt, kann die erweiterte Additel ADT 760A-MA-DL Variante einsetzen. Damit bietet die ADT 760A Serie unterschiedliche Ausstattungsstufen für klassische automatische Druckkalibrierungen und weitergehende dokumentierende Anwendungen.

Der Additel ADT 760A-MA Druckkalibrator ist damit eine leistungsfähige Lösung für Anwender, die automatische Druckerzeugung, hohe Messgenauigkeit und elektrische Kalibrierfunktionen in einem kompakten mobilen Gerät kombinieren möchten. Das moderne Touchdisplay und die drahtlosen Kommunikationsmöglichkeiten unterstützen eine komfortable Bedienung sowohl im Labor als auch bei Servicearbeiten vor Ort.

Weitere technische Angaben und die verfügbaren Konfigurationen finden Sie in den offiziellen technischen Informationen zur Additel ADT 760A Serie.

Herstellerinformationen zum Additel ADT 760A-MA finden Sie auf der offiziellen Webseite von Additel.

Weitere Varianten der Additel ADT 760A Serie

Neben dem Additel ADT 760A-MA Druckkalibrator bietet Additel weitere Varianten der ADT 760A Serie für unterschiedliche Druckbereiche und Anwendungen an. Der Additel ADT 760A-LLP wurde speziell für besonders niedrige pneumatische Drücke entwickelt und eignet sich für anspruchsvolle Niederdruckkalibrierungen. Für höhere pneumatische Druckbereiche steht der Additel ADT 760A-D zur Verfügung. Damit kann innerhalb der ADT 760A Serie passend zum benötigten Druckbereich und zur jeweiligen Kalibrieraufgabe das geeignete Modell ausgewählt werden.

Die Modelle ADT 760A-LLP, ADT 760A-MA und ADT 760A-D sind außerdem jeweils in einer erweiterten DL Variante mit Datalogger und dokumentierenden Funktionen erhältlich. Diese Ausführungen sind besonders interessant, wenn Kalibrierdaten direkt erfasst, gespeichert und für dokumentierte Kalibrierabläufe genutzt werden sollen.

Damit bietet die ADT 760A Serie eine flexible Geräteplattform für unterschiedliche Anforderungen, jeweils auch in DL Varianten mit Datalogger und erweiterten dokumentierenden Funktionen:

• ADT 760A-LLP für besonders niedrige Druckbereiche
• ADT 760A-MA für mittlere pneumatische Druckbereiche
• ADT 760A-D für höhere pneumatische Druckbereiche

europascal unterstützt Sie gerne bei der Auswahl der passenden ADT 760A Variante für Ihren benötigten Druckbereich und die gewünschten Mess, Kalibrier und Dokumentationsfunktionen.
