Der Additel ADT 793 Druckcontroller ist ein leistungsstarker automatischer Hochdruckcontroller und Druckerzeuger für anspruchsvolle hydraulische Kalibrieraufgaben bis 15.000 psi beziehungsweise 1.035 bar. Das System vereint präzise Druckmessung, automatische Druckerzeugung und schnelle Druckregelung in einem kompakten Tischgerät. Eine integrierte hydraulische Pumpe erzeugt den benötigten Druck selbstständig, sodass für den Betrieb keine externe Druckquelle erforderlich ist. Damit eignet sich der ADT 793 hervorragend für automatisierte Kalibrierungen, Prüfstände, Produktionsprüfungen und professionelle Kalibrierlabore.

Der Additel ADT 793 Druckcontroller erreicht je nach eingesetztem ADT 151 Druckmodul eine Genauigkeit von 0,01 % RD, 0,01 % FS oder 0,02 % FS. Die Regelstabilität liegt unter 0,005 % FS und beträgt unter geeigneten Bedingungen typisch 0,003 % FS. Druckänderungen können schnell angefahren werden. Additel spezifiziert eine Regelzeit von weniger als 30 Sekunden unter den definierten Prüfbedingungen. Dadurch verbindet das System hohe Genauigkeit mit einer leistungsfähigen automatischen Druckregelung.

Bei europascal erhalten Sie Unterstützung bei der Auswahl einer geeigneten Konfiguration für Ihre Hochdruckanwendung. Für die regelmäßige messtechnische Rückführung Ihrer Druckmessgeräte steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.

Ihre Vorteile auf einen Blick

Der Additel ADT 793 Druckcontroller verbindet automatische hydraulische Hochdruckerzeugung mit modularer Referenzmesstechnik und eignet sich damit besonders für effiziente und reproduzierbare Kalibrierprozesse.

• Automatische hydraulische Druckerzeugung bis 15.000 psi beziehungsweise 1.035 bar
• Integrierte hydraulische Pumpe
• Keine externe Druckquelle erforderlich
• Genauigkeit bis 0,01 % RD beziehungsweise 0,01 % FS
• Regelstabilität unter 0,005 % FS, typisch 0,003 % FS
• Regelzeit unter spezifizierten Bedingungen kleiner 30 Sekunden
• Austauschbares ADT 151 Druckmodul
• Interne und externe Druckmodule nutzbar
• Relativdruckmessung
• Absolutdruckmessung mit optionalem ADT 151-BP Barometermodul
• Automatische und feste Bereichswahl
• Regelmodi Fast, Standard und Custom
• Maximaler Overshoot kleiner 1 % FS
• Integrierter Flüssigkeitsbehälter mit 800 ml Volumen
• Optionaler externer Vorratsbehälter
• Optionales Contamination Prevention System
• Anschlussfilter zum Schutz des Systems
• Kommunikationsschnittstellen für automatisierte Prüfabläufe
• Wartungsfreundlicher modularer Aufbau
• ADT 793 für Öl als Druckmedium
• ADT 793W für Wasser als Druckmedium

Ideal für anspruchsvolle Kalibrieranwendungen

Der Additel ADT 793 Druckcontroller wurde für Anwendungen entwickelt, bei denen hohe hydraulische Drücke automatisch, reproduzierbar und präzise erzeugt werden müssen. Der Arbeitsbereich bis 1.035 bar ermöglicht die Kalibrierung zahlreicher Hochdruckmessgeräte, ohne dass eine separate externe Hochdruckquelle erforderlich ist.

Typische Einsatzgebiete sind:

• DAkkS akkreditierte Kalibrierlabore
• Werkskalibrierlabore
• Qualitätssicherung
• Produktions und Fertigungsprüfung
• Forschung und Entwicklung
• Maschinenbau
• Anlagenbau
• Prozessindustrie
• Energieversorgung
• Automatisierte Prüfstände
• Messmittelüberwachung
• Hochdruckkalibrierung

Der Additel ADT 793 Druckcontroller eignet sich insbesondere zur Kalibrierung von Hochdruckmanometern, digitalen Druckmessgeräten, Drucksensoren und Drucktransmittern. Die automatische Druckerzeugung reduziert dabei den manuellen Aufwand gegenüber klassischen hydraulischen Handpumpen oder Druckkomparatoren.

Für automatisierte Produktions, Test und Kalibrieraufgaben kann das System in bestehende Prüfabläufe eingebunden werden. Additel positioniert den ADT 793 ausdrücklich für automatisierte Produktions, Test und Kalibrieranwendungen.

Flexible Erweiterbarkeit

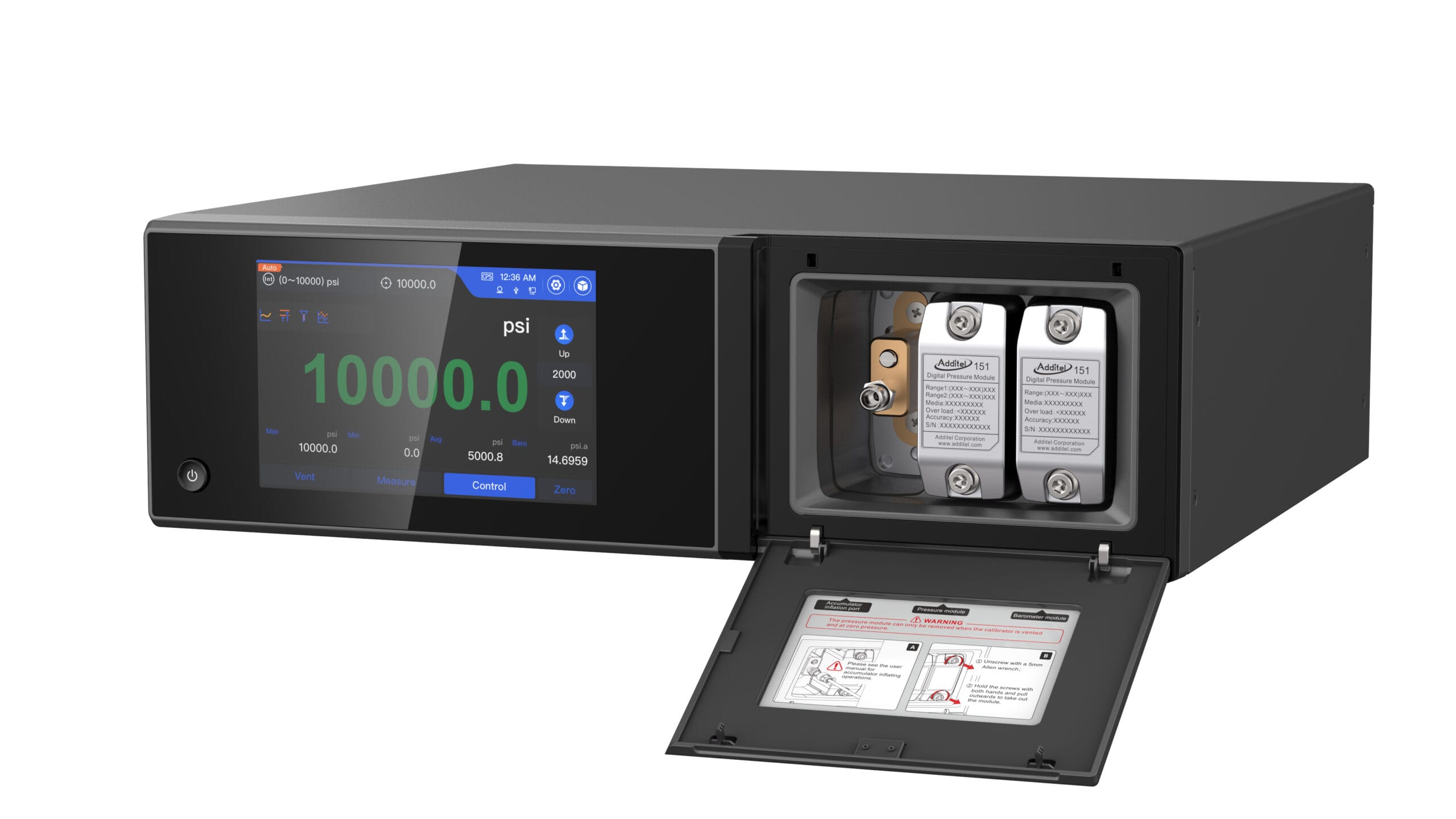

Ein wesentlicher Vorteil des Additel ADT 793 Druckcontrollers ist das modulare Druckmesskonzept. Das System nimmt ein internes ADT 151 Dual Range Druckmodul auf. Zusätzlich kann ein externes Druckmodul zur Regelung verwendet werden. Dadurch lässt sich das System auf unterschiedliche Hochdruckanwendungen abstimmen.

Die aktuellen ADT 151 Module für den ADT 793 reichen bis 15.000 psi beziehungsweise 1.035 bar. Je nach Modul stehen unterschiedliche Druckbereiche und Genauigkeitsklassen zur Verfügung. Die Dual Range Technologie ermöglicht zwei Messbereiche innerhalb eines Moduls und unterstützt damit eine flexible Abdeckung unterschiedlicher Druckbereiche.

Optional kann ein ADT 151-BP Barometermodul eingesetzt werden. Dieses ermöglicht in Verbindung mit dem System die Umschaltung beziehungsweise Berechnung für Absolutdruckmessungen. Ohne das optionale Barometermodul arbeitet der ADT 793 im entsprechenden Relativdruckbereich.

Für Anwendungen, bei denen Verschmutzungen durch Prüflinge in das hydraulische System gelangen könnten, bietet Additel außerdem ein optionales Contamination Prevention System, CPS an. Das System soll das Eindringen von Verunreinigungen reduzieren und damit Zuverlässigkeit und Wartungsfreundlichkeit bei der Kalibrierung unterschiedlicher Prüflinge verbessern.

Technische Highlights

Der Additel ADT 793 Druckcontroller bietet eine leistungsfähige Kombination aus Hochdruckerzeugung, automatischer Regelung und modularer Referenzmesstechnik.

• Maximaler Druckbereich bis 15.000 psi beziehungsweise 1.035 bar
• Integrierte hydraulische Hochdruckpumpe
• Keine externe Druckquelle notwendig
• Genauigkeit 0,01 % RD, 0,01 % FS oder 0,02 % FS
• Regelstabilität kleiner 0,005 % FS
• Typische Regelstabilität 0,003 % FS
• Regelzeit kleiner 30 Sekunden unter spezifizierten Bedingungen
• Austauschbares ADT 151 Dual Range Druckmodul
• Ein internes Druckregelmodul
• Ein externes Druckregelmodul
• Relativdruck und optional Absolutdruck
• Automatische oder feste Bereichswahl
• Regelmodi Fast, Standard und Custom
• Maximaler Overshoot kleiner 1 % FS
• Integrierter 800 ml Flüssigkeitsbehälter
• Erweiterung durch externen Vorratsbehälter möglich
• Optionales Contamination Prevention System
• 1/4 BSP M Druckanschluss
• Integrierte Anschlussfilter
• Öl und Wasservarianten erhältlich

Technische Daten

Die aktuellen Additel-Unterlagen unterscheiden ausdrücklich zwischen dem ADT 793 für Diethylhexylsebacat und dem ADT 793W für deionisiertes, destilliertes oder reines Wasser.

Warum den Additel ADT 793 wählen?

Der Additel ADT 793 Druckcontroller ist besonders interessant, wenn Hochdruckkalibrierungen automatisiert werden sollen und gleichzeitig der Aufwand für eine externe Druckversorgung reduziert werden soll. Die integrierte hydraulische Pumpe erzeugt Drücke bis 15.000 psi beziehungsweise 1.035 bar direkt im Gerät. Dadurch lässt sich ein kompakterer automatischer Hochdruckprüfplatz realisieren.

Ein weiterer Vorteil liegt in der Kombination aus schneller Druckerzeugung und hoher Regelstabilität. Der Additel ADT 793 Druckcontroller erreicht eine Regelstabilität von weniger als 0,005 % FS und unter geeigneten Bedingungen typisch 0,003 % FS. Für automatisierte Kalibrierreihen können dadurch definierte Druckpunkte reproduzierbar angefahren werden.

Die austauschbaren ADT 151 Druckmodule erhöhen die Flexibilität. Statt die Referenzmesstechnik dauerhaft auf einen einzigen Bereich festzulegen, kann eine geeignete Modulkonfiguration für die jeweilige Anwendung gewählt werden. Das unterstützt sowohl unterschiedliche Hochdruckbereiche als auch verschiedene Genauigkeitsanforderungen.

Auch die Wartungsfreundlichkeit wurde berücksichtigt. Alle Druckanschlüsse verfügen laut Additel über Filter im Bereich von 40 bis 100 μm. Für Anwendungen mit potenziell verunreinigten Prüflingen steht darüber hinaus das optionale CPS zur Verfügung.

Für automatisierte Labor und Produktionsumgebungen stehen Kommunikationsmöglichkeiten zur Verfügung. Additel nennt unter anderem LAN, USB und RS232 und beschreibt den Controller als geeignet für automatisierte Produktions, Prüf und Kalibrierprozesse.

europascal unterstützt Sie bei der Auswahl eines geeigneten ADT 151 Druckmoduls sowie bei der Zusammenstellung des Systems für Ihren benötigten Druckbereich. Die regelmäßige Rückführung der eingesetzten Druckmesstechnik kann über den Kalibrierservice von europascal erfolgen.

Typische Kalibrieranwendungen mit dem Additel ADT 793

Der Additel ADT 793 Druckcontroller eignet sich besonders für die automatische Kalibrierung von Hochdruckmanometern, Drucksensoren, Drucktransmittern und anderen hydraulischen Druckmessgeräten. Definierte Prüfpunkte können automatisch erzeugt und geregelt werden, wodurch sich wiederkehrende Kalibrierabläufe effizient standardisieren lassen.

In Kalibrierlaboren kann der Controller für automatisierte Kalibrierreihen eingesetzt werden. In der Qualitätssicherung und Fertigung eignet er sich für wiederkehrende Prüfungen von Druckmessgeräten. Auch in Forschung und Entwicklung bietet die automatische Hochdruckerzeugung Vorteile, wenn reproduzierbare Druckbedingungen benötigt werden.

Der Additel ADT 793 Druckcontroller unterstützt dabei unterschiedliche Lastvolumina. Additel spezifiziert für Drücke unter 10.000 psi ein maximales externes Lastvolumen von 80 ml und empfiehlt 50 ml. Zwischen 10.000 und 15.000 psi liegt das Maximum bei 60 ml, wobei 35 ml empfohlen werden.

ADT 793 oder ADT 793W: Das passende Druckmedium wählen

Neben dem Additel ADT 793 Druckcontroller bietet Additel mit dem ADT 793W eine spezielle Wasservariante an. Der ADT 793 verwendet Diethylhexylsebacat als hydraulisches Medium. Der ADT 793W ist dagegen für deionisiertes Wasser, destilliertes Wasser oder reines Wasser ausgelegt.

Die Wasservariante ist insbesondere für Anwendungen interessant, bei denen eine Kontamination des Prüflings mit Öl vermieden werden soll. Die Auswahl zwischen ADT 793 und ADT 793W sollte deshalb nicht nur anhand des Druckbereichs und der benötigten Genauigkeit, sondern auch anhand des für den Prüfling zulässigen Druckmediums erfolgen.

europascal unterstützt Sie gerne bei der Auswahl der geeigneten Variante, des passenden ADT 151 Druckmoduls und des erforderlichen Zubehörs für Ihre Hochdruckkalibrierung.

Ausführliche Spezifikationen und Konfigurationsmöglichkeiten finden Sie in den offiziellen technischen Informationen zum Additel ADT 793.
