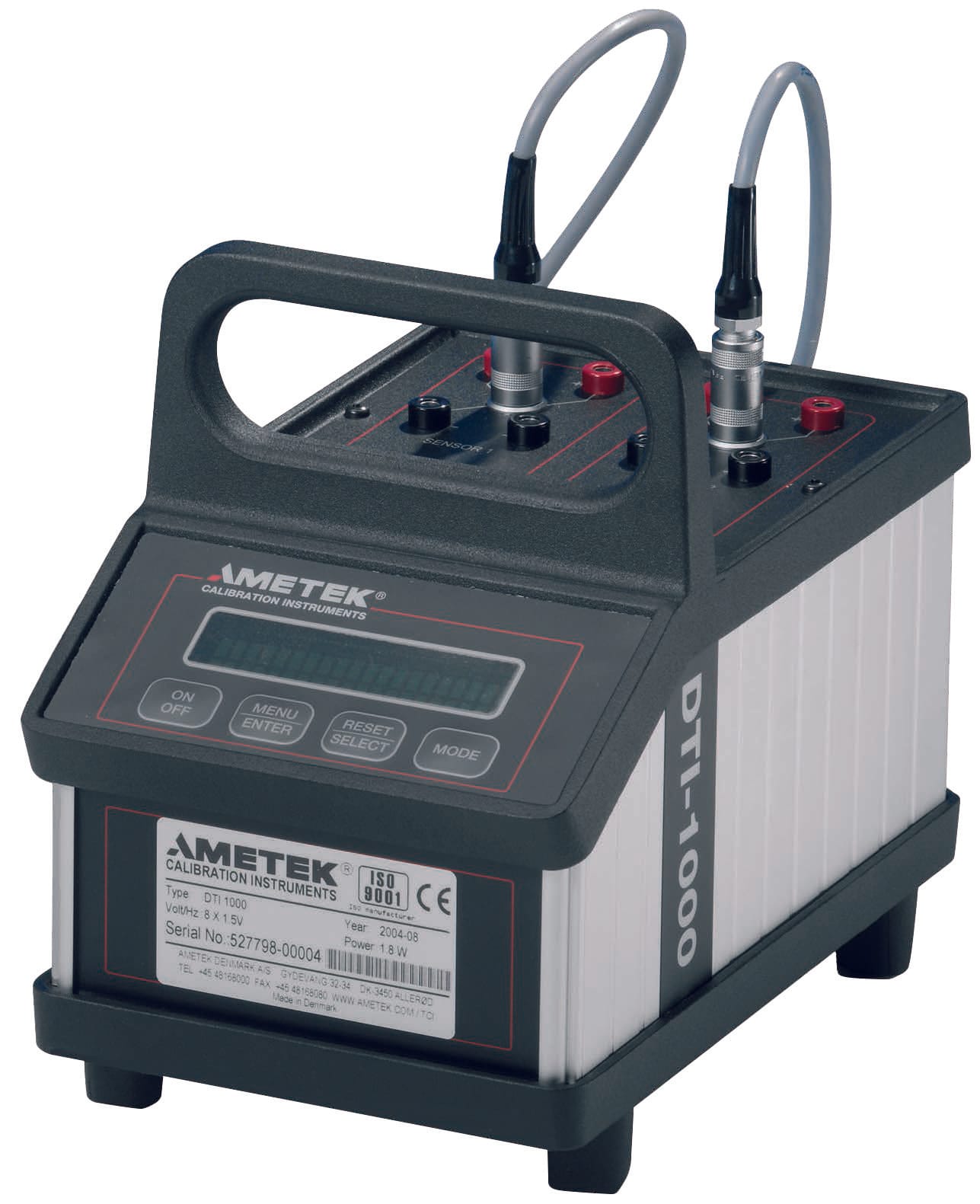

Der AMETEK JOFRA DTI-1000 ist ein hochpräziser digitaler Temperaturanzeiger für anspruchsvolle Kalibrieraufgaben in Labor, Qualitätssicherung, Forschung und Industrie. Das Gerät wurde speziell für die genaue Widerstands und Temperaturmessung mit Pt100 und Pt25 Widerstandsthermometern entwickelt. Mit zwei unabhängigen Eingangskanälen, einer Auflösung bis 0,001 °C und einer Gerätegenauigkeit von bis zu ±0,005 °C eignet sich der DTI-1000 hervorragend als Referenzanzeiger für professionelle Temperaturkalibrierungen.

Der AMETEK JOFRA DTI-1000 arbeitet mit der sogenannten True Ohm Measurement Technologie. Dabei wird der Widerstand zunächst über eine Vierleiter Messung mit einem Messstrom von 1 mA erfasst. Anschließend führt das Gerät eine weitere Messung ohne angelegten Messstrom durch. Dieser zweite Messwert dient zur Bestimmung der parasitären Thermospannung im Messkreis. Dadurch können Fehler durch thermische EMK an Leitungen, Steckverbindern und Sensoren wirkungsvoll kompensiert werden.

Mit passenden Referenzfühlern lässt sich ein vollständiges hochpräzises Referenzthermometer aufbauen. Der spezifizierte Temperaturbereich des DTI-1000 reicht von −200 °C bis 750 °C. Je nach eingesetztem Sensor kann daraus ein leistungsfähiges Referenzsystem für die Kalibrierung von Temperaturfühlern, Trockenblockkalibratoren, Flüssigkeitsbädern und weiteren Temperaturmesseinrichtungen entstehen.

Bei europascal erhalten Sie neben hochwertiger Temperaturmesstechnik auch professionelle Dienstleistungen zur messtechnischen Rückführung Ihrer Referenzgeräte und Temperaturfühler. Informationen finden Sie beim europascal Kalibrierservice.

Ihre Vorteile auf einen Blick

• Hochpräziser digitaler Temperaturanzeiger
• Zwei unabhängige Messkanäle
• Messung mit Pt100 und Pt25 Widerstandsthermometern
• Temperaturbereich von −200 °C bis 750 °C
• Gerätegenauigkeit bis ±0,005 °C
• Widerstandsgenauigkeit DTI-1000 A von ±(6 ppm vom Messwert + 1,4 mΩ)
• Auflösung bis 0,001 °C
• True Ohm Measurement Technologie
• Vierleiter Widerstandsmessung
• Messstrom von 1 mA
• Kompensation parasitärer Thermospannungen
• Anzeige von °C, °F, K und Ω
• Messmodi T1, T2, T1 + T2 und T1 − T2
• Min, Max und Mittelwert Funktionen
• RS232 Schnittstelle
• Batteriebetrieb oder Netzbetrieb
• Typische Batterielaufzeit von etwa 15 Stunden
• Robuste Bauweise für Labor und mobilen Einsatz
• Ideal als Referenzanzeiger für Temperaturkalibrierungen

Die Kombination aus sehr hoher Auflösung, zwei Eingangskanälen und True Ohm Messverfahren macht den AMETEK JOFRA DTI-1000 besonders interessant für Anwendungen, bei denen geringe Messunsicherheiten erforderlich sind.

Ideal für anspruchsvolle Kalibrieranwendungen

Der AMETEK JOFRA DTI-1000 wurde für Anwendungen entwickelt, bei denen die Genauigkeit der Temperaturmessung eine zentrale Rolle spielt. AMETEK empfiehlt den DTI-1000 zusammen mit geeigneten STS Referenzfühlern als Arbeitsreferenz für professionelle Kalibrieranwendungen.

Typische Einsatzbereiche sind:

• DAkkS akkreditierte Kalibrierlabore
• Werkskalibrierlabore
• Qualitätssicherung
• Prüfmittelüberwachung
• Forschung und Entwicklung
• Pharmazeutische Industrie
• Lebensmittelindustrie
• Energieversorgung
• Prozessindustrie
• Temperaturkalibrierung
• Kalibrierung von Widerstandsthermometern
• Prüfung von Trockenblockkalibratoren
• Vergleichsmessungen in Flüssigkeitsbädern
• Referenzmessungen in Temperaturkammern
• Überwachung der Temperaturstabilität

Ein besonderer Vorteil ist die schnelle Reaktion des Messsystems. Dadurch können Temperaturstabilität und Drift eines Kalibrators sehr genau überwacht werden. Dies ist beispielsweise bei der Bestimmung der Stabilität eines Trockenblocks oder Kalibrierbades besonders hilfreich.

Flexible Erweiterbarkeit

Der AMETEK JOFRA DTI-1000 verfügt über zwei Messkanäle. Damit können zwei Widerstandsthermometer gleichzeitig angeschlossen werden.

Der Anwender kann unterschiedliche Messmodi auswählen. Neben der getrennten Anzeige von T1 und T2 stehen auch Funktionen für T1 + T2 und insbesondere T1 − T2 zur Verfügung. Die Differenzmessung ist für Kalibrieranwendungen besonders interessant, da sich die Temperaturdifferenz zwischen Referenz und Prüfling direkt darstellen lässt.

Die beiden Kanäle können beispielsweise eingesetzt werden, um zwei Referenzsensoren miteinander zu vergleichen oder Temperaturunterschiede an unterschiedlichen Positionen innerhalb eines Kalibrierbades beziehungsweise Trockenblocks zu untersuchen.

Das Gerät besitzt goldbeschichtete LEMO Anschlüsse beziehungsweise 4 mm Bananenbuchsen. Die serielle RS232 Schnittstelle ermöglicht die Kommunikation mit einem Computer und unterstützt die Integration in automatisierte Mess und Kalibrierabläufe.

True Ohm Measurement für höchste Präzision

Eine zentrale technische Besonderheit des AMETEK JOFRA DTI-1000 ist die True Ohm Measurement Technologie.

Bei einer klassischen Widerstandsmessung können in Kabeln, Steckverbindern und Sensoranschlüssen kleine thermische Spannungen entstehen. Diese Thermospannungen können insbesondere bei hochpräzisen Temperaturmessungen einen relevanten Messfehler verursachen.

Der DTI-1000 begegnet diesem Effekt mit einem speziellen Messverfahren. Zunächst wird der Widerstand mit einem Messstrom von 1 mA in Vierleitertechnik gemessen. Danach erfolgt eine zweite Messung ohne Messstrom. Diese zweite Messung repräsentiert die im Messkreis vorhandene Fehlerspannung. Das Gerät kann diese anschließend bei der Widerstandsbestimmung berücksichtigen.

Dadurch werden unerwünschte Einflüsse durch thermische EMK reduziert. Gerade bei einer Auflösung im Millikelvinbereich ist dieses Verfahren ein wichtiger Bestandteil der hohen Genauigkeit des DTI-1000.

Zwei Messkanäle für Vergleichsmessungen

Der AMETEK JOFRA DTI-1000 verfügt serienmäßig über zwei Eingangskanäle.

Dadurch lassen sich verschiedene Messaufgaben ohne zusätzliches Umschaltgerät durchführen. Ein typischer Anwendungsfall ist die gleichzeitige Messung eines Referenzfühlers und eines zweiten Sensors.

Die Differenzfunktion T1 − T2 ermöglicht beispielsweise die direkte Anzeige der Temperaturdifferenz zwischen den beiden angeschlossenen Sensoren. Dies kann bei Homogenitätsmessungen, Vergleichskalibrierungen oder Stabilitätsuntersuchungen hilfreich sein.

Darüber hinaus stehen Min, Max und Mittelwertfunktionen zur Verfügung. Diese Funktionen unterstützen beispielsweise die Beurteilung von Temperaturstabilität über einen bestimmten Zeitraum.

Hohe Genauigkeit und Auflösung

Für den DTI-1000 A gibt AMETEK im Widerstandsbereich von 0 bis 360 Ω eine Genauigkeit über einen Zeitraum von zwölf Monaten von:

±(6 ppm vom Messwert + 1,4 mΩ)

an.

Bei Verwendung eines Pt100 Sensors beträgt die reine Anzeigeabweichung des DTI-1000 A bei 0 °C beispielsweise ±0,005 °C, wobei die Unsicherheit des angeschlossenen Sensors hierbei nicht enthalten ist.

Die Anzeigeauflösung kann zwischen 0,1, 0,01 und 0,001 °C, °F, K beziehungsweise Ω gewählt werden.

Je höher die gewählte Auflösung, desto länger ist die Aktualisierungszeit. AMETEK gibt folgende Werte an:

• 0,1 Auflösung mit etwa 2 Sekunden Aktualisierungszeit
• 0,01 Auflösung mit etwa 3 Sekunden Aktualisierungszeit
• 0,001 Auflösung mit etwa 12 Sekunden Aktualisierungszeit

Damit kann der Anwender abhängig von der Anwendung zwischen schneller Anzeige und maximaler Auflösung wählen.

Einsatz mit STS Referenzfühlern

Für hochgenaue Temperaturmessungen kann der AMETEK JOFRA DTI-1000 mit den STS Referenztemperaturfühlern von JOFRA kombiniert werden.

AMETEK nennt für die Kombination aus DTI-1000 und entsprechendem STS Sensor eine Systemgenauigkeit bis etwa ±0,03 °C zuzüglich der letzten Anzeigestelle, abhängig vom verwendeten Fühler und Temperaturbereich.

Beispielsweise deckt der STS-100 einen Temperaturbereich von −150 °C bis 650 °C ab. Der STS-102 ist für den Bereich von −50 °C bis 155 °C ausgelegt.

Die Kombination aus Referenzanzeiger und hochwertigem Widerstandsthermometer bildet damit ein vollständiges Referenzsystem für unterschiedliche Temperaturkalibrierungen.

Technische Highlights

• Zwei Messkanäle
• Temperaturbereich −200 °C bis 750 °C
• DTI-1000 A für Pt100 und Pt25
• DTI-1000 B für Pt25
• True Ohm Measurement
• Vierleiter Widerstandsmessung
• Messstrom 1 mA
• DTI-1000 A Widerstandsbereich 0 bis 360 Ω
• DTI-1000 B Widerstandsbereich 0 bis 95 Ω
• Genauigkeit DTI-1000 A ±(6 ppm vom Messwert + 1,4 mΩ)
• Genauigkeit DTI-1000 B ±(6 ppm vom Messwert + 0,7 mΩ)
• Auflösung bis 0,001 °C
• Einheiten °C, °F, K und Ω
• RS232 Schnittstelle
• Zweizeiliges VFD Display
• Batteriebetrieb mit 8 AA Batterien
• Typische Batterielaufzeit ca. 15 Stunden
• Netzbetrieb über 9 V DC Adapter

Technische Daten

Die technischen Angaben entsprechen dem aktuellen Datenblatt von AMETEK Calibration.

Warum den AMETEK JOFRA DTI-1000 wählen?

Der AMETEK JOFRA DTI-1000 überzeugt besonders durch seine hohe Messgenauigkeit, die True Ohm Technologie und zwei unabhängig nutzbare Messkanäle.

Die Möglichkeit, Temperaturdifferenzen zwischen zwei Sensoren unmittelbar über T1 − T2 zu bestimmen, erleichtert zahlreiche Aufgaben im Kalibrierlabor. Gleichzeitig ermöglicht die maximale Auflösung von 0,001 °C eine detaillierte Beobachtung von Temperaturstabilität und Drift.

Die True Ohm Measurement Technologie reduziert zusätzliche Messfehler durch parasitäre Thermospannungen. Dies ist besonders wichtig, wenn hochwertige Pt100 oder Pt25 Referenzwiderstandsthermometer eingesetzt werden und die Messunsicherheit des gesamten Systems möglichst klein gehalten werden soll.

Die integrierten hochpräzisen Referenzwiderstände sind laut AMETEK auf hohe Langzeitstabilität ausgelegt und sollen Einflüsse durch Temperatur, Feuchtigkeit und Alterung minimieren.

Mit Batteriebetrieb und Netzteil kann das Gerät sowohl stationär am Laborarbeitsplatz als auch mobil eingesetzt werden. Die RS232 Schnittstelle ermöglicht darüber hinaus den Einsatz in automatisierten Kalibrieraufbauten.

Typische Kalibrieranwendungen mit dem AMETEK JOFRA DTI-1000

Der AMETEK JOFRA DTI-1000 eignet sich für eine Vielzahl anspruchsvoller Anwendungen in der Temperaturmesstechnik.

Besonders geeignet ist das Gerät als Referenzanzeiger bei der Kalibrierung von Widerstandsthermometern. In Verbindung mit einem hochwertigen Pt100 beziehungsweise Pt25 Referenzfühler kann der DTI-1000 außerdem zur Charakterisierung von Trockenblockkalibratoren und Flüssigkeitsbädern eingesetzt werden.

Die zwei Messkanäle ermöglichen auch direkte Vergleichsmessungen zwischen zwei Sensoren. Beispielsweise kann ein Referenzfühler auf Kanal 1 und ein zweiter Sensor auf Kanal 2 angeschlossen werden. Über die Differenzfunktion lässt sich anschließend die Temperaturdifferenz direkt beobachten.

Weitere typische Anwendungen sind Stabilitätsmessungen, Homogenitätsuntersuchungen, Temperaturvergleichsmessungen sowie die Überwachung von Referenztemperaturen in Prüf und Kalibrieraufbauten.

Der DTI-1000 wird auch in den Herstellerunterlagen zu JOFRA PTC Temperaturkalibratoren ausdrücklich als Beispiel für ein geeignetes Referenzthermometer genannt.

europascal unterstützt Sie bei der Auswahl eines geeigneten Referenzthermometers, der passenden Temperaturfühler und weiterer Kalibriertechnik. Für die messtechnische Rückführung Ihrer Geräte steht Ihnen außerdem der europascal Kalibrierservice zur Verfügung.

Herstellerinformationen zum AMETEK JOFRA DTI-1000 finden Sie auf der offiziellen Webseite von AMETEK Calibration.
