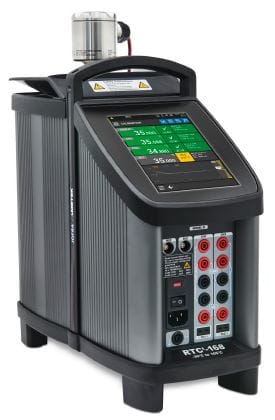

Der AMETEK RTCt-168 ist ein hochpräziser Referenztemperaturkalibrator für professionelle Temperaturkalibrierungen von minus 30 °C bis 165 °C. Das innovative System verbindet einen leistungsfähigen Trockenblockkalibrator mit einem Flüssigkeitsbad und bietet dadurch eine außergewöhnlich flexible Lösung für unterschiedlichste Temperaturfühler. Besonders kurze Sensoren, Hygienesensoren, Sanitary Sensoren und Prüflinge mit großen Prozessanschlüssen können mit dem AMETEK RTCt-168 zuverlässig kalibriert werden.

Die aktuelle RTCt Generation kombiniert die bewährte Temperaturtechnologie von AMETEK JOFRA mit einer modernen Touchscreen Bedienoberfläche. Echtzeitgrafiken, automatisierte Kalibrierabläufe und eine übersichtliche Darstellung der angeschlossenen Sensoren unterstützen den Anwender bei anspruchsvollen Kalibrieraufgaben.

Der AMETEK RTCt-168 arbeitet sowohl im Trockenblockbetrieb als auch als Flüssigkeitsbad. Damit kann das jeweils optimale Kalibrierverfahren für den betreffenden Temperaturfühler gewählt werden. Der große Kalibrierschacht ermöglicht zudem die Aufnahme von Sensoren, die mit herkömmlichen Trockenblockkalibratoren nur schwer kalibriert werden können.

europascal unterstützt Sie bei der Auswahl der passenden RTCt-168 Variante, geeigneter Einsätze, Referenztemperaturfühler und Zubehörkomponenten für Ihre individuelle Kalibrieraufgabe.

Ihre Vorteile auf einen Blick

• Temperaturbereich von minus 30 °C bis 165 °C
• Kombination aus Trockenblock und Flüssigkeitsbad
• Hochstabile Temperaturerzeugung für professionelle Kalibrierungen
• Genauigkeit bis etwa ±0,045 °C mit externem STS Referenzfühler
• Großer Kalibrierschacht für unterschiedliche Sensorformen
• Besonders geeignet für kurze Hygienesensoren
• Geeignet für Sanitary Sensoren mit großen Prozessanschlüssen
• Moderne Touchscreen Bedienoberfläche
• Echtzeitdarstellung von Temperatur und Stabilität
• Automatische Anpassung der grafischen Darstellung
• WLAN für browserbasierte Fernüberwachung und Bedienung
• DLC Dynamic Load Compensation
• Aktive Zweizonen Temperaturregelung
• Auto Step Funktion mit bis zu 20 programmierbaren Temperaturstufen
• Automatische Kalibrierfunktionen
• Automatische Prüfung von Temperaturschaltern bei entsprechender Gerätevariante
• Mehrere Sensoren je nach Variante gleichzeitig anschließbar
• USB Schnittstelle
• Unterstützung durch JofraCal Kalibriersoftware
• Varianten A, B und C für unterschiedliche messtechnische Anforderungen

Ideal für anspruchsvolle Kalibrieranwendungen

Der AMETEK RTCt-168 wurde für professionelle Anwender entwickelt, die höchste Anforderungen an Temperaturstabilität, Reproduzierbarkeit und flexible Kalibrierverfahren stellen.

Typische Einsatzbereiche sind:

• Kalibrierlabore
• Werkskalibrierlabore
• Pharmaindustrie
• Biotechnologie
• Lebensmittelindustrie
• Getränkeindustrie
• Qualitätssicherung
• Produktion
• Prozessindustrie
• Energieversorgung
• Maschinenbau
• Anlagenbau
• Forschung und Entwicklung
• Wartung und Instandhaltung

Besonders interessant ist der RTCt-168 für Sensoren aus hygienischen Produktionsprozessen. In pharmazeutischen Anlagen und der Lebensmittelindustrie werden häufig kurze Temperaturfühler mit großen Prozessanschlüssen eingesetzt.

Bei klassischen Trockenblockkalibratoren kann es schwierig sein, das temperaturempfindliche Element dieser Sensoren ausreichend tief in die homogene Temperaturzone einzubringen. Der AMETEK RTCt-168 wurde speziell für solche Anwendungen entwickelt.

Flexible Kalibrierung

Eine besondere Stärke des AMETEK RTCt-168 ist die Möglichkeit, zwischen Trockenblock und Flüssigkeitsbad zu wählen.

Im Trockenblockbetrieb wird der Prüfling in einen geeigneten Einsatz eingebracht. Diese Methode eignet sich besonders für klassische Pt100 Sensoren, Thermoelemente und andere stabförmige Temperaturfühler.

Für ungewöhnlich geformte Prüflinge kann dagegen der Flüssigkeitsbetrieb Vorteile bieten. Dabei wird der Temperaturfühler direkt in eine geeignete Kalibrierflüssigkeit eingebracht.

Dadurch ist keine exakt passende Einsatzbohrung notwendig. Besonders kurze Fühler oder Sensoren mit großen Prozessanschlüssen können so besser thermisch angekoppelt werden.

Diese Kombination macht den AMETEK RTCt-168 zu einer besonders vielseitigen Lösung für Kalibrierlabore, die sehr unterschiedliche Temperaturfühler bearbeiten.

Moderne Touchscreen Bedienung

Die aktuelle RTCt Serie verfügt über eine moderne Touchscreen Bedienoberfläche.

Der Anwender erhält direkten Zugriff auf wichtige Funktionen wie Kalibrierung, Auto Step, Auto Calibration und Switch Test. Eine Echtzeitgrafik zeigt den Temperaturverlauf und unterstützt die Beurteilung der Stabilität.

Die grafische Darstellung passt sich automatisch an die jeweilige Stabilität an. Dadurch werden auch sehr kleine Temperaturänderungen sichtbar.

Aktive Messeingänge werden deutlich hervorgehoben. Dies erleichtert insbesondere bei mehreren angeschlossenen Sensoren die eindeutige Zuordnung der Messwerte.

Die Bedienoberfläche wurde damit sowohl für anspruchsvolle Laboranwendungen als auch für Kalibrierungen direkt in Produktion und Instandhaltung entwickelt.

Technische Highlights

Der AMETEK RTCt-168 besitzt einen Temperaturbereich von minus 30 °C bis 165 °C im Trockenblock sowie im Flüssigkeitsbetrieb.

Der Kalibrator verfügt über einen großen Kalibrierschacht mit einer Eintauchtiefe von bis zu 180 mm einschließlich Isolationsstopfen. Im Flüssigkeitsbad beträgt die nutzbare Eintauchtiefe etwa 150 mm.

Die Anzeigeauflösung kann auf 1 °C, 0,1 °C, 0,01 °C oder 0,001 °C eingestellt werden. Als Temperatureinheiten stehen °C, °F und Kelvin zur Verfügung.

Mit einem externen STS Referenztemperaturfühler erreicht der RTCt-168 eine besonders hohe Systemgenauigkeit. AMETEK spezifiziert im Einsatz eine Genauigkeit von bis zu ±0,045 °C.

Die Aufheiz und Abkühlzeiten ermöglichen effiziente Mehrpunktkalibrierungen. Von minus 30 °C auf 23 °C benötigt das Gerät ungefähr fünf Minuten. Von 23 °C auf 100 °C werden etwa zehn Minuten und von 100 °C auf 165 °C ungefähr zwölf Minuten benötigt.

Technische Daten

DLC Dynamic Load Compensation

Eine wichtige Funktion des AMETEK RTCt-168 ist die patentierte DLC Technologie.

DLC steht für Dynamic Load Compensation. Bei einer Trockenblockkalibrierung können unterschiedliche Sensorgrößen und mehrere gleichzeitig eingebrachte Prüflinge die Temperaturverteilung im Einsatz beeinflussen.

Die DLC Funktion überwacht diese thermischen Einflüsse und unterstützt die Regelung dabei, Temperaturunterschiede zu kompensieren.

Dies ist besonders bei großen Sensoren oder bei der gleichzeitigen Kalibrierung mehrerer Temperaturfühler von Vorteil.

Die Temperaturhomogenität kann dadurch auch unter anspruchsvollen Beladungsbedingungen besser aufrechterhalten werden.

WLAN und Fernbedienung

Der AMETEK RTCt-168 bietet WLAN Konnektivität für eine browserbasierte Überwachung und Bedienung.

Dadurch kann der Temperaturkalibrator aus der Entfernung überwacht werden. Dies ist beispielsweise bei Kalibrierungen in Reinräumen, Produktionsbereichen oder automatisierten Prüfplätzen von Vorteil.

Messwerte und Kalibrierstatus können verfolgt werden, ohne ständig direkt am Gerät stehen zu müssen.

Diese Funktion unterstützt insbesondere längere Mehrpunktkalibrierungen und Anwendungen, bei denen ein direkter Zugang zum Kalibrator während des gesamten Prozesses nicht sinnvoll oder möglich ist.

Automatische Kalibrierabläufe

Mit der Auto Step Funktion des AMETEK RTCt-168 können bis zu 20 Temperaturstufen programmiert werden.

Dadurch lassen sich wiederkehrende Kalibrierabläufe automatisieren. Der Kalibrator fährt die zuvor definierten Temperaturpunkte nacheinander an.

Dies reduziert den manuellen Bedienaufwand und erleichtert standardisierte Kalibrierungen.

Die RTCt Plattform stellt darüber hinaus direkten Zugriff auf Auto Calibration Funktionen bereit. In Verbindung mit geeigneten Sensoren und Messeingängen können dadurch komplette Kalibrierabläufe effizient durchgeführt werden.

Mit der JofraCal Software lassen sich Kalibrierungen zusätzlich automatisieren und dokumentieren.

Prüfung von Temperaturschaltern

Die Variante RTCt-168 B ermöglicht zusätzlich die Prüfung von Temperaturschaltern.

Dabei kann das Gerät automatisch erkennen, wann ein Schalter öffnet oder schließt. Auch die Hysterese des Schalters kann erfasst werden.

Damit eignet sich der Kalibrator nicht nur für Pt100 Sensoren, Thermoelemente oder Temperaturtransmitter, sondern ebenfalls für Thermostate und temperaturabhängige Sicherheitsschalter.

Dies ist besonders für Wartung, Instandhaltung und Qualitätssicherung von Vorteil.

Varianten des AMETEK RTCt-168

Der AMETEK RTCt-168 ist in drei unterschiedlichen Gerätevarianten erhältlich.

Die Variante RTCt-168 A wird ohne zusätzliche Messeingänge angeboten und eignet sich für Anwendungen, bei denen externe Messgeräte verwendet werden.

Der RTCt-168 B besitzt Eingänge für DLC Sensor, externen Referenzsensor und den zu kalibrierenden Sensor. Diese Variante bietet den größten Funktionsumfang und eignet sich insbesondere für automatisierte und anspruchsvolle Kalibrierungen.

Der RTCt-168 C verfügt über Eingänge für DLC Sensor und externen Referenztemperaturfühler.

Dadurch kann die passende Ausführung entsprechend der vorhandenen Laborinfrastruktur und der gewünschten Kalibrieraufgabe gewählt werden.

Kalibrierung von Hygienesensoren

Der AMETEK RTCt-168 eignet sich besonders für die Kalibrierung sogenannter Sanitary Sensoren.

Diese Temperaturfühler werden unter anderem in Pharmaindustrie, Biotechnologie, Lebensmittelproduktion und Getränkeindustrie eingesetzt.

Viele dieser Sensoren besitzen eine sehr kurze Sensorspitze und einen großen hygienischen Prozessanschluss. Dadurch können sie in einem konventionellen Trockenblock häufig nicht ausreichend tief eingebracht werden.

Der RTCt-168 bietet durch seinen besonders großen Kalibrierbereich und die Möglichkeit zur Flüssigkeitskalibrierung eine Lösung für diese Anwendungen.

Auch kurze Oberflächensensoren und andere ungewöhnlich geformte Prüflinge können dadurch effizient kalibriert werden.

Kalibrierservice von europascal

Neben professionellen Referenztemperaturkalibratoren bietet europascal umfassende Dienstleistungen rund um Temperaturkalibrierung und messtechnische Rückführung.

Über den europascal Kalibrierservice können Sie Temperaturfühler, Temperaturmessgeräte, Trockenblockkalibratoren, Flüssigkeitsbäder und weitere Kalibriereinrichtungen regelmäßig überprüfen und kalibrieren lassen.

Eine regelmäßige Kalibrierung unterstützt die messtechnische Rückführbarkeit Ihrer Prüfmittel und hilft dabei, Veränderungen oder Drift frühzeitig zu erkennen.

europascal unterstützt Sie darüber hinaus bei der Auswahl der passenden Gerätevariante, geeigneter Temperaturfühler, Einsätze und Zubehörkomponenten sowie bei Fragen zu Anwendung, Wartung und Kalibrierung.

Warum den AMETEK RTCt-168 wählen?

Der AMETEK RTCt-168 kombiniert hohe messtechnische Leistungsfähigkeit mit moderner Bedienung und außergewöhnlicher Flexibilität.

Der Bereich von minus 30 °C bis 165 °C deckt zahlreiche typische Kalibrieraufgaben in Industrie und Labor ab.

Durch die Kombination aus Trockenblock und Flüssigkeitsbad können sowohl klassische stabförmige Temperaturfühler als auch ungewöhnlich geformte Sensoren kalibriert werden.

Die moderne Touchscreen Bedienung, WLAN Konnektivität, DLC Technologie und automatische Kalibrierfunktionen machen den RTCt-168 besonders interessant für moderne Kalibrierlabore und automatisierte Prüfprozesse.

Mit den Varianten A, B und C lässt sich der Funktionsumfang zusätzlich an unterschiedliche Anforderungen anpassen.

Typische Kalibrieranwendungen mit dem AMETEK RTCt-168

Der AMETEK RTCt-168 eignet sich unter anderem für:

• Kalibrierung von Pt100 Temperaturfühlern
• Kalibrierung von Pt1000 Temperaturfühlern
• Kalibrierung von Thermoelementen
• Kalibrierung von Hygienesensoren
• Kalibrierung von Sanitary Sensoren
• Prüfung kurzer Temperaturfühler
• Kalibrierung von Prozesssensoren
• Kalibrierung von Temperaturtransmittern
• Kalibrierung kompletter Temperaturmessketten
• Prüfung von Temperaturschaltern
• Prüfung von Thermostaten
• Mehrpunktkalibrierungen
• Automatisierte Temperaturkalibrierungen
• Anwendungen in Pharma und Biotechnologie
• Anwendungen in Lebensmittel und Getränkeproduktion

Durch die Kombination aus hochpräziser Temperaturerzeugung, Trockenblock und Flüssigkeitsbad, moderner Touchscreen Bedienung und automatisierten Funktionen ist der AMETEK RTCt-168 eine leistungsfähige Lösung für professionelle Temperaturkalibrierungen.

Herstellerinformationen zum AMETEK RTCt-168 finden Sie auf der offiziellen Webseite von AMETEK.
