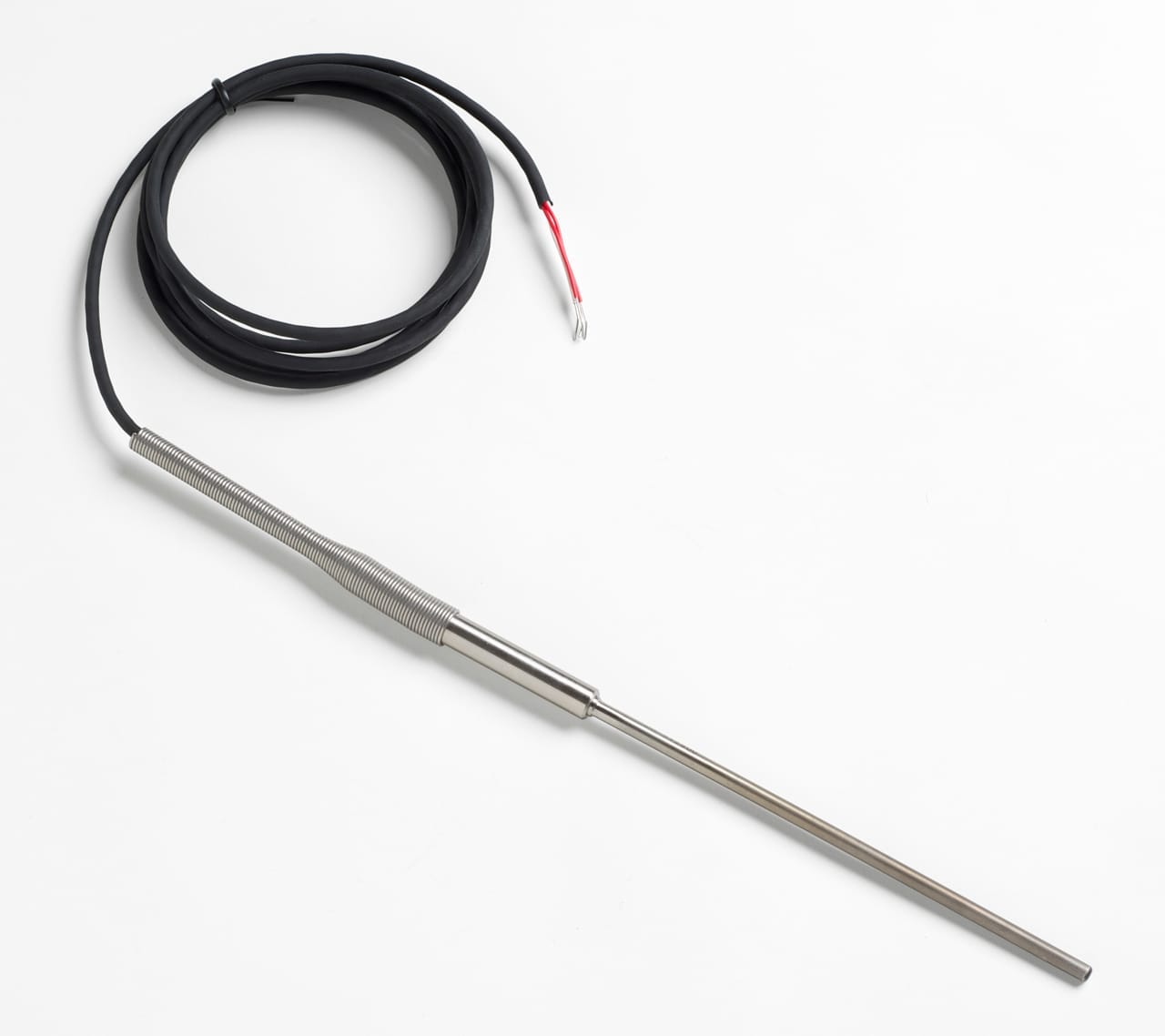

Der Fluke Calibration 5627A ist ein hochwertiger industrieller Platin Widerstandsfühler für präzise Temperaturmessungen und anspruchsvolle Kalibrieraufgaben von minus 200 °C bis maximal 420 °C. Der robuste Präzisionsfühler verbindet eine hohe Messgenauigkeit mit guter mechanischer Belastbarkeit und eignet sich deshalb besonders für Kalibrierlabore, Qualitätssicherung, Forschung, Produktion sowie den mobilen Einsatz in der industriellen Temperaturmesstechnik.
Als 100 Ω Platin Widerstandsthermometer besitzt der Fluke Calibration 5627A einen nominalen Temperaturkoeffizienten von 0,00385 Ω/Ω/°C. Damit entspricht seine Widerstandskennlinie der verbreiteten 385 Kennlinie und ermöglicht den Einsatz mit zahlreichen hochwertigen Temperaturanzeigen und Widerstandsmessgeräten, die für industrielle Pt100 Sensoren nach dieser Kennlinie ausgelegt sind. Fluke Calibration hebt diesen Vorteil ausdrücklich hervor, da der Sensor so mit entsprechenden DIN und IEC kompatiblen RTD Messgeräten verwendet werden kann.
Eine Besonderheit des Fluke Calibration 5627A ist seine Konstruktion mit einem federnd gelagerten Sensorelement. Diese Bauweise verbessert die Widerstandsfähigkeit gegenüber Stoß und Vibration und macht den Fühler besonders interessant für Anwendungen, bei denen ein klassisches empfindliches Referenz PRT mechanisch stärker belastet werden könnte. Zusätzlich besitzt der Fühler einen mineralisolierten Edelstahlschaft aus 316 Edelstahl, der Stabilität und Flexibilität miteinander verbindet.
Je nach Ausführung steht der Fluke Calibration 5627A in drei unterschiedlichen Fühlerlängen zur Verfügung. Die Varianten mit 152 mm und 229 mm Länge können von minus 200 °C bis 300 °C eingesetzt werden. Die 305 mm lange Ausführung erweitert den oberen Temperaturbereich auf 420 °C. Dadurch kann der Anwender die passende Bauform entsprechend der erforderlichen Eintauchtiefe und des gewünschten Kalibrierbereiches auswählen.
Jeder Fühler wird individuell kalibriert und mit einem akkreditierten Kalibrierbericht des Herstellers geliefert. Für die 152 mm und 229 mm langen Varianten erfolgt die Kalibrierung bei minus 196 °C, minus 38 °C, 0 °C, 200 °C und 300 °C. Bei der 305 mm Variante wird der Kalibrierpunkt bei 300 °C durch einen Punkt bei 420 °C ersetzt. Zusätzlich werden ITS 90 Koeffizienten und eine Widerstands Temperatur Tabelle bereitgestellt.
europascal unterstützt Sie bei der Auswahl geeigneter Präzisionstemperaturfühler, Referenzanzeigen und Temperaturkalibratoren sowie bei der Zusammenstellung vollständiger Temperaturkalibrierplätze.
Ihre Vorteile auf einen Blick
- Temperaturbereich von minus 200 °C bis maximal 420 °C
- Pt100 mit nominal 100 Ω
- Temperaturkoeffizient 0,00385 Ω/Ω/°C
- Sehr gute Kompatibilität mit hochwertigen RTD Messgeräten
- Kalibrierte Genauigkeit bis ±0,026 °C bei minus 196 °C
- Kalibrierte Genauigkeit ±0,046 °C bei 0 °C
- Kalibrierte Genauigkeit ±0,077 °C bei 200 °C
- Kalibrierte Genauigkeit ±0,124 °C bei 420 °C
- Akkreditierte Herstellerkalibrierung enthalten
- ITS 90 Koeffizienten enthalten
- Widerstands Temperatur Tabelle enthalten
- Robuste Konstruktion für industrielle Anwendungen
- Federnd gelagertes Sensorelement
- Gute Widerstandsfähigkeit gegen Stoß und Vibration
- Mineralisolierter Fühlerschaft
- Fühlermaterial 316 Edelstahl
- Drei verschiedene Fühlerlängen verfügbar
- Unterschiedliche elektrische Anschlussvarianten
- Maximale Zeitkonstante von etwa 4 Sekunden unter spezifizierten Bedingungen
- Mindestbiegeradius von 19 mm bei entsprechend bestellter Ausführung
- Empfohlene Mindesteintauchtiefe von 100 mm
- Für Labor, Produktion und mobile Kalibrierungen geeignet
Die angegebenen kalibrierten Genauigkeiten enthalten laut Fluke sowohl die Kalibrierunsicherheit als auch den Driftanteil nach 100 Stunden.
Ideal für anspruchsvolle Kalibrieranwendungen
Der Fluke Calibration 5627A eignet sich besonders für Temperaturmessungen, bei denen industrielle Robustheit und hohe Genauigkeit gleichzeitig erforderlich sind.
Typische Einsatzbereiche sind Kalibrierlabore, Werkskalibrierlabore, Qualitätssicherung, Produktion, Pharmaindustrie, Maschinenbau, Forschung und Entwicklung sowie Service und Instandhaltung.
Der 5627A kann beispielsweise als hochwertiger Referenzfühler in Flüssigkeitsbädern, Trockenblock Kalibratoren oder anderen stabilen Temperaturquellen eingesetzt werden.
Durch seine robuste Konstruktion ist er besonders interessant für Anwender, die einen Präzisionsfühler nicht ausschließlich in einem geschützten Labor verwenden möchten. Das federnd gelagerte Sensorelement wurde speziell entwickelt, um die Widerstandsfähigkeit gegenüber mechanischer Belastung zu erhöhen.
Der große Temperaturbereich erlaubt außerdem die Kalibrierung unterschiedlichster industrieller Temperaturfühler. Dazu gehören beispielsweise Pt100 Sensoren, elektronische Thermometer, Temperaturtransmitter und Temperaturanzeigen.
Flexible Erweiterbarkeit
Der Fluke Calibration 5627A wird in mehreren mechanischen Varianten angeboten.
Die Ausführung 5627A 6 X besitzt eine Fühlerlänge von etwa 152 mm bei einem Durchmesser von etwa 4,7 mm. Der Temperaturbereich reicht bis 300 °C.
Der 5627A 9 X ist etwa 229 mm lang und besitzt ebenfalls rund 4,7 mm Durchmesser. Auch diese Variante ist für Temperaturen bis 300 °C spezifiziert.
Die längste Variante 5627A 12 X besitzt eine Länge von etwa 305 mm. Der Hersteller spezifiziert hierfür den erweiterten Temperaturbereich bis 420 °C.
Zusätzlich kann der gewünschte elektrische Anschluss bei der Bestellung gewählt werden. Fluke Calibration bietet unter anderem INFO CON Anschlüsse, freie Leitungsenden, 5 Pin DIN, Gold Pins, Bananenstecker, Mini Kabelschuhe, Mini Bananenstecker und Kabelschuhe an.
Dadurch lässt sich der Sensor an unterschiedliche vorhandene Temperaturanzeigen und Messsysteme anpassen.
Technische Highlights
Die kalibrierte Genauigkeit des Fluke Calibration 5627A ist abhängig von der Temperatur.
Bei minus 196 °C nennt Fluke eine Genauigkeit von:
±0,026 °C
Bei 0 °C beträgt sie:
±0,046 °C
Bei 200 °C:
±0,077 °C
und bei 420 °C:
±0,124 °C.
Die Drift wird mit ±0,04 °C bei 0 °C nach 100 Stunden bei 420 °C angegeben.
Damit eignet sich der Fühler besonders als industrielles Präzisionsnormal, bei dem neben Genauigkeit auch mechanische Robustheit eine wichtige Rolle spielt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Hersteller | Fluke Calibration |
| Modell | 5627A |
| Geräteart | Platin Widerstandsfühler |
| Sensortyp | Pt100 |
| Nennwiderstand | 100 Ω |
| Temperaturkoeffizient | 0,00385 Ω/Ω/°C |
| Gesamtbereich | minus 200 °C bis 420 °C |
| 5627A 6 | bis 300 °C |
| 5627A 9 | bis 300 °C |
| 5627A 12 | bis 420 °C |
| Genauigkeit bei minus 196 °C | ±0,026 °C |
| Genauigkeit bei 0 °C | ±0,046 °C |
| Genauigkeit bei 200 °C | ±0,077 °C |
| Genauigkeit bei 420 °C | ±0,124 °C |
| Drift | ±0,04 °C bei 0 °C nach 100 h bei 420 °C |
| Fühlermaterial | Edelstahl 316 |
| Zeitkonstante | maximal 4 s unter spezifizierten Bedingungen |
| Mindestbiegeradius | 19 mm |
| Empfohlene Eintauchtiefe | mindestens 100 mm |
| Anschlussleitung | PTFE isoliertes Kupfer |
| Kalibrierung | akkreditierte Herstellerkalibrierung |
| Kennlinie | ITS 90 Koeffizienten |
| Widerstands Tabelle | enthalten |
Die technischen Daten entsprechen der aktuellen Fluke Calibration Produktspezifikation.
Robuste Konstruktion für Labor und Industrie
Ein wesentlicher Vorteil des Fluke Calibration 5627A gegenüber empfindlicheren Referenz PRTs ist seine robuste mechanische Ausführung.
Das Sensorelement besitzt eine spezielle Coil Suspension Konstruktion. Dabei wird das Widerstandselement so gelagert, dass Stoß und Vibration besser aufgenommen werden können. Fluke nennt ausdrücklich die erhöhte Widerstandsfähigkeit gegenüber mechanischen Belastungen als wichtiges Produktmerkmal.
Der mineralisolierte Edelstahlschaft schützt das Sensorelement zusätzlich.
Dadurch lässt sich der 5627A nicht nur im stationären Kalibrierlabor, sondern auch für anspruchsvollere industrielle Vergleichsmessungen einsetzen.
Biegbarer Fühlerschaft
Der mineralisolierte Schaft des Fluke Calibration 5627A kann bei entsprechender Bestellung gebogen ausgeführt werden.
Fluke spezifiziert einen minimalen Biegeradius von 19 mm. Der vordere Bereich von etwa 50 mm an der Fühlerspitze darf dabei nicht gebogen werden.
Eine gebogene Ausführung kann beispielsweise hilfreich sein, wenn der Sensor in eine schwer zugängliche Temperaturquelle eingeführt werden muss.
Wichtig für spätere Rekalibrierungen ist laut Hersteller, dass ein ausreichender Bereich des Schaftes gerade bleibt.
Schnelles Ansprechverhalten
Der Fluke Calibration 5627A besitzt trotz seiner robusten Konstruktion ein vergleichsweise schnelles thermisches Ansprechverhalten.
Fluke nennt eine maximale Zeitkonstante von vier Sekunden, gemessen für eine Änderung auf 63,2 Prozent des Temperaturendwertes in bewegtem Wasser mit einer definierten Strömungsgeschwindigkeit.
Das tatsächliche Ansprechverhalten hängt in der Anwendung selbstverständlich vom Medium, der Strömungsgeschwindigkeit, der Eintauchtiefe und der Wärmeübertragung ab.
Die geringe Zeitkonstante unterstützt dennoch kurze Stabilisierungszeiten bei Vergleichskalibrierungen.
Individuelle akkreditierte Kalibrierung
Jeder Fluke Calibration 5627A wird einzeln kalibriert.
Für die Varianten 5627A 6 und 5627A 9 erfolgt die Herstellerkalibrierung bei minus 196 °C, minus 38 °C, 0 °C, 200 °C und 300 °C.
Bei der 305 mm langen Variante wird anstelle von 300 °C ein Kalibrierpunkt bei 420 °C verwendet.
Zum Kalibrierumfang gehören außerdem eine Widerstands Temperatur Tabelle sowie die individuellen ITS 90 Koeffizienten.
Dadurch kann der konkrete Fühler mit seiner individuellen Kennlinie ausgewertet werden, anstatt ausschließlich eine allgemeine Pt100 Standardkennlinie zu verwenden.
Kalibrierung von Pt100 Sensoren
Eine klassische Anwendung des Fluke Calibration 5627A ist die Vergleichskalibrierung industrieller Pt100 Sensoren.
Referenzfühler und Prüfling werden dafür möglichst nahe beieinander in derselben stabilen Temperaturquelle positioniert.
Nach ausreichender Stabilisierung wird der Referenzwert des 5627A mit dem Messwert des Prüflings verglichen.
Durch mehrere Temperaturpunkte lässt sich anschließend die Abweichung des Prüflings über seinen Temperaturbereich bestimmen.
Die individuell kalibrierte Widerstands Temperatur Kennlinie des 5627A ermöglicht dabei eine genauere Referenzbestimmung als die ausschließliche Nutzung einer nominellen IEC Kennlinie.
Verwendung mit Flüssigkeitsbädern
Der Fluke Calibration 5627A kann hervorragend mit hochwertigen Flüssigkeitsbädern kombiniert werden.
Flüssigkeitsbäder bieten insbesondere bei niedrigen und mittleren Temperaturen eine sehr gute Temperaturhomogenität.
Der Hersteller empfiehlt für den 5627A eine Mindesteintauchtiefe von 100 mm.
Bei Vergleichskalibrierungen sollten Referenz und Prüfling möglichst auf derselben Eintauchtiefe angeordnet werden, um Einflüsse durch vertikale Temperaturgradienten zu reduzieren.
Verwendung mit Trockenblock Kalibratoren
Neben Flüssigkeitsbädern kann der Fluke Calibration 5627A auch in geeigneten Trockenblock Kalibratoren eingesetzt werden.
Dabei ist darauf zu achten, dass der verwendete Einsatz zur Fühlergeometrie passt und eine ausreichende Eintauchtiefe ermöglicht.
Besonders die 305 mm lange Variante bietet hier Vorteile bei höheren Temperaturen und größeren Kalibrierblöcken.
Durch den oberen Temperaturbereich bis 420 °C können zahlreiche industrielle Temperaturfühler geprüft werden.
Passende Temperaturanzeigen
Als Pt100 Präzisionsfühler kann der Fluke Calibration 5627A mit hochwertigen Widerstands und Temperaturanzeigen kombiniert werden.
Wichtig ist dabei, dass die Anzeige eine ausreichend geringe eigene Messunsicherheit besitzt und die individuelle Kennlinie beziehungsweise die mitgelieferten ITS 90 Koeffizienten korrekt verarbeiten kann.
Die Gesamtmessunsicherheit eines Temperaturreferenzsystems ergibt sich nicht allein aus dem Fühler. Auch Anzeige, Kalibrierung, Temperaturquelle, Stabilität, Homogenität, Eintauchtiefe und weitere Einflussgrößen müssen berücksichtigt werden.
europascal unterstützt Sie bei der Auswahl eines passenden Gesamtmesssystems.
Kalibrierservice von europascal
Neben hochwertigen Temperaturfühlern bietet europascal umfangreiche Dienstleistungen rund um die messtechnische Rückführung von Temperaturmessgeräten.
Über den europascal Kalibrierservice können Temperaturfühler, Referenzthermometer, Anzeigen, Temperaturkalibratoren und weitere Messmittel regelmäßig überprüft und kalibriert werden.
Eine regelmäßige Kalibrierung ist insbesondere bei Referenzfühlern wichtig, da mechanische Belastungen und thermische Alterung langfristig zu Änderungen der Sensorcharakteristik führen können.
europascal unterstützt Sie außerdem bei der Auswahl geeigneter Referenzfühler, Anzeigen, Flüssigkeitsbäder und Trockenblock Kalibratoren.
Warum den Fluke Calibration 5627A wählen?
Der Fluke Calibration 5627A verbindet hochwertige Temperaturmetrologie mit einer mechanisch robusten Konstruktion.
Der große Bereich von minus 200 °C bis maximal 420 °C ermöglicht zahlreiche Kalibrieranwendungen mit nur einer Fühlerfamilie.
Die 385 Kennlinie verbessert die Kompatibilität mit industriellen RTD Messsystemen. Gleichzeitig ermöglichen die mitgelieferte individuelle Kalibrierung und die ITS 90 Koeffizienten eine präzisere Auswertung für anspruchsvolle Referenzmessungen.
Besonders interessant ist die Kombination aus federnd gelagertem Sensorelement, mineralisoliertem Edelstahlmantel und hoher kalibrierter Genauigkeit.
Dadurch eignet sich der 5627A hervorragend für Anwender, die einen Präzisionsfühler sowohl im Labor als auch unter anspruchsvolleren industriellen Bedingungen einsetzen möchten.
Typische Kalibrieranwendungen mit dem Fluke Calibration 5627A
Der Fluke Calibration 5627A eignet sich insbesondere für die Kalibrierung von Pt100 Sensoren, industriellen Widerstandsthermometern, digitalen Thermometern, Temperaturtransmittern, Datenloggern und Temperaturanzeigen.
Die drei verfügbaren Fühlerlängen ermöglichen eine Anpassung an unterschiedliche Temperaturquellen und Eintauchtiefen.
Für Anwendungen bis 300 °C können die kompakteren Varianten eingesetzt werden. Für höhere Temperaturen bis 420 °C steht die 305 mm lange Ausführung zur Verfügung.
Durch seine robuste Konstruktion, individuelle akkreditierte Kalibrierung, gute Genauigkeit und den großen Temperaturbereich ist der Fluke Calibration 5627A eine vielseitige Lösung für professionelle Temperaturkalibrierungen in Labor, Industrie und Qualitätssicherung.
