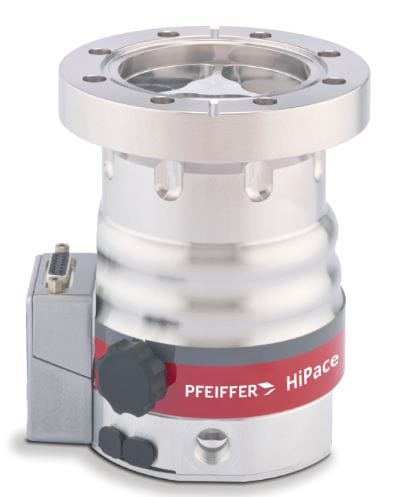

Die Pfeiffer Vacuum HiPace 80 Neo ist eine leistungsstarke und kompakte Turbomolekularpumpe für anspruchsvolle Hochvakuumanwendungen in Labor, Forschung, Analyse, Industrie und Kalibriertechnik. Je nach Anschlussvariante erreicht sie für Stickstoff N₂ ein Saugvermögen von bis zu 67 l/s. Für die Ausführung mit DN 40 ISO-KF beträgt das Saugvermögen für N₂ 35 l/s, während die Varianten mit DN 63 ISO-K beziehungsweise DN 63 CF-F 67 l/s erreichen.

Die Pfeiffer Vacuum HiPace 80 Neo Turbomolekularpumpe kombiniert eine hohe Pumpgeschwindigkeit mit geringem Gewicht und einer besonders kompakten Bauweise. Pfeiffer Vacuum hebt außerdem die geringe Geräusch und Vibrationsentwicklung hervor. Eine patentierte Laser Auswuchttechnologie unterstützt einen ruhigen Betrieb und macht die Pumpe auch für vibrationssensitive Anwendungen interessant. Das Gewicht beträgt lediglich rund 1,7 kg.

Die integrierte Antriebselektronik TC 80, eine Versorgung mit 24 V DC, RS485 und Remote Schnittstellen sowie die freie Einbaulage erleichtern die Integration in moderne Hochvakuumsysteme. Die Nenndrehzahl beträgt 90.000 min⁻¹, während die Hochlaufzeit nur 75 Sekunden beträgt.

europascal unterstützt Sie bei der Auswahl geeigneter Komponenten für professionelle Hochvakuum und Kalibrieranlagen. Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für Druck und Vakuummesstechnik.

Ihre Vorteile auf einen Blick

• Kompakte Turbomolekularpumpe
• Saugvermögen für N₂ bis 67 l/s
• Saugvermögen N₂ bei DN 40 ISO-KF 35 l/s
• Saugvermögen N₂ bei DN 63 67 l/s
• Saugvermögen für Argon bis 66 l/s
• Saugvermögen für Helium bis 58 l/s
• Saugvermögen für Wasserstoff bis 48 l/s
• Nenndrehzahl 90.000 min⁻¹
• Variable Drehzahl von 50 bis 100 %
• Hochlaufzeit nur 75 Sekunden
• Maximaler Vorvakuumdruck für N₂ 22 mbar
• Integrierte Antriebselektronik TC 80
• Versorgung mit 24 V DC
• Maximale Leistungsaufnahme 120 W
• RS485 Schnittstelle
• Remote Schnittstelle
• Beliebige Einbaulage
• Hybridlagerung
• Natürliche Konvektionskühlung
• Luft und Wasserkühlung optional
• Schalldruckpegel nur 48 dB(A)
• Geringe Vibrationen
• Gewicht etwa 1,7 kg
• Verschiedene Hochvakuumanschlüsse verfügbar
• Für kompakte Hochvakuumsysteme geeignet
• Service und Beratung durch europascal

Die aktuellen Herstellerunterlagen bestätigen insbesondere 67 l/s für N₂ bei den DN 63 Varianten, 90.000 min⁻¹, 75 Sekunden Hochlaufzeit und 48 dB(A).

Ideal für anspruchsvolle Hochvakuumanwendungen

Die Pfeiffer Vacuum HiPace 80 Neo eignet sich besonders für Anwendungen, bei denen hohe Saugleistung und sehr niedrige Drücke auf möglichst kleinem Raum benötigt werden.

Typische Einsatzbereiche sind:

• Vakuumkalibrieranlagen
• Hochvakuum Prüfstände
• Kalibrierung von Vakuummessgeräten
• Massenspektrometrie
• analytische Messsysteme
• Oberflächenanalyse
• Lecksuchsysteme
• Forschung und Entwicklung
• Laborvakuum
• wissenschaftliche Instrumente
• industrielle Vakuumanlagen
• kompakte Vakuumkammern
• Referenzvakuumsysteme

Besonders in Mess und Analysegeräten ermöglicht die kompakte Konstruktion den Aufbau leistungsfähiger Hochvakuumsysteme bei geringem Platzbedarf.

Turbomolekularpumpenprinzip

Die HiPace 80 Neo arbeitet nach dem bewährten Prinzip einer Turbomolekularpumpe.

Im Inneren rotieren mehrere Rotorstufen mit sehr hoher Geschwindigkeit. Zwischen den Rotoren befinden sich feststehende Statorstufen. Auftreffende Gasmoleküle erhalten durch die Rotorblätter einen gerichteten Impuls und werden dadurch schrittweise von der Hochvakuumseite in Richtung Vorvakuum transportiert.

Die Nenndrehzahl der HiPace 80 Neo beträgt:

90.000 min⁻¹

Die Drehzahl lässt sich im Bereich von:

50 bis 100 %

variieren.

Wie alle Turbomolekularpumpen benötigt auch die HiPace 80 Neo eine geeignete Vorvakuumpumpe.

Saugvermögen bis 67 l/s für Stickstoff

Pfeiffer Vacuum gibt für die HiPace 80 Neo je nach Anschlussvariante unterschiedliche Saugvermögen an.

Bei den Ausführungen mit DN 63 ISO-K und DN 63 CF-F beträgt das Saugvermögen:

Stickstoff N₂: 67 l/s

Argon Ar: 66 l/s

Helium He: 58 l/s

Wasserstoff H₂: 48 l/s.

Für die kompakte DN 40 ISO-KF Variante nennt die Betriebsanleitung:

Stickstoff N₂: 35 l/s

Argon Ar: 30 l/s

Helium He: 41 l/s

Wasserstoff H₂: 38 l/s.

Damit sollte auf der Produktseite klar angegeben werden, dass das maximale Saugvermögen von der gewählten Hochvakuumflansch Variante abhängt.

Hohe Verdichtungsverhältnisse

Bei einer Turbomolekularpumpe ist neben dem Saugvermögen das Verdichtungsverhältnis von entscheidender Bedeutung.

Für die HiPace 80 Neo nennt Pfeiffer Vacuum:

N₂: 1 × 10¹¹

Argon: 1 × 10¹¹

Helium: 1,3 × 10⁷

Wasserstoff: 1,4 × 10⁵.

Das hohe Verdichtungsverhältnis insbesondere für Stickstoff und Argon ermöglicht sehr niedrige Drücke auf der Hochvakuumseite.

Die niedrigeren Werte für Helium und Wasserstoff sind für Turbomolekularpumpen typisch, da sehr leichte Gase schwieriger zu verdichten sind.

Enddruck abhängig vom Anschluss

Auch beim erreichbaren Enddruck muss zwischen den Varianten unterschieden werden.

Für die HiPace 80 Neo mit DN 40 ISO-KF beziehungsweise DN 63 ISO-K wird ein Enddruck von:

1 × 10⁻⁷ mbar

angegeben.

Die Ausführung mit DN 63 CF-F erreicht unter den spezifizierten Bedingungen sogar:

5 × 10⁻¹⁰ mbar.

Damit kann die CF Variante auch für besonders anspruchsvolle Hochvakuum beziehungsweise Ultrahochvakuum Anwendungen interessant sein.

Der tatsächlich erreichbare Druck einer kompletten Anlage hängt jedoch zusätzlich von Vakuumkammer, Dichtheit, Ausgasung, Vorpumpe, Prozessgas und Sauberkeit des Systems ab.

Vorvakuum bis 22 mbar

Die HiPace 80 Neo benötigt eine geeignete Vorvakuumpumpe.

Für Stickstoff beträgt der maximal zulässige Vorvakuumdruck:

22 mbar

Für die weiteren Gase werden angegeben:

Argon: 23 mbar

Helium: 22 mbar

Wasserstoff: 14 mbar.

Damit kann die Turbomolekularpumpe mit verschiedenen trockenen oder ölgedichteten Vorpumpen kombiniert werden.

Für saubere Kalibrier und Messsysteme bietet sich besonders eine trockene Vorpumpe an.

Schnelle Hochlaufzeit von 75 Sekunden

Die Hochlaufzeit der Pfeiffer Vacuum HiPace 80 Neo beträgt:

75 Sekunden

beziehungsweise:

1,25 Minuten.

Damit steht die Pumpe nach dem Einschalten vergleichsweise schnell für den Hochvakuumbetrieb zur Verfügung.

Das ist insbesondere bei automatisierten Prüfständen und Vakuumanlagen vorteilhaft, die regelmäßig gestartet und gestoppt werden.

TC 80 Antriebselektronik

Die HiPace 80 Neo verfügt über die integrierte elektronische Antriebseinheit:

TC 80

Die Betriebsspannung beträgt:

24 V DC

mit einer zulässigen Abweichung von:

±10 %.

Die maximale Leistungsaufnahme beträgt:

120 W

bei einem maximalen Strom von:

5,6 A.

Damit lässt sich die Pumpe einfach in kompakte Analyse, Prüf und Kalibriersysteme integrieren.

RS485 und Remote Schnittstellen

Für die Kommunikation stehen serienmäßig:

RS485

und:

Remote

zur Verfügung.

Dadurch kann die HiPace 80 Neo in automatisierte Vakuumanlagen und übergeordnete Steuerungssysteme integriert werden.

Gerade bei Vakuumkalibrieranlagen ermöglicht dies eine automatisierte Steuerung von Pumpvorgängen und Betriebszuständen.

Flexible Kühlung

Die Standardkühlung erfolgt über:

natürliche Konvektion.

Optional sind:

Luftkühlung mit Zwangskonvektion

und:

Wasserkühlung

möglich.

Für die Wasserkühlung nennt Pfeiffer Vacuum einen Kühlwasserstrom von:

75 l/h

und eine zulässige Kühlwassertemperatur von:

5 bis 25 °C.

Damit lässt sich das thermische Konzept an die jeweilige Anwendung anpassen.

Geringe Geräusch und Vibrationsentwicklung

Pfeiffer Vacuum gibt für die HiPace 80 Neo einen Schalldruckpegel von:

48 dB(A)

an.

Zusätzlich hebt der Hersteller die geringe Vibrationsentwicklung hervor. Eine patentierte Laser Auswuchttechnologie reduziert Vibrationen und prädestiniert die Pumpe für empfindliche Anwendungen.

Dies ist insbesondere bei hochauflösender Messtechnik, Analysegeräten und vibrationssensitiven wissenschaftlichen Anwendungen von Vorteil.

Flexible Anschlussvarianten

Die Pfeiffer Vacuum HiPace 80 Neo ist mit unterschiedlichen Hochvakuumanschlüssen verfügbar:

DN 40 ISO-KF

DN 63 ISO-K

DN 63 CF-F

Der Vorvakuumausgang ist als:

G 1/4 Zoll

ausgeführt.

Damit kann die Pumpe an unterschiedliche Vakuumkammern und Anlagenkonzepte angepasst werden.

Technische Highlights

Modell: Pfeiffer Vacuum HiPace 80 Neo

Geräteart: Turbomolekularpumpe

Saugvermögen N₂: bis 67 l/s

Saugvermögen Ar: bis 66 l/s

Saugvermögen He: bis 58 l/s

Saugvermögen H₂: bis 48 l/s

Nenndrehzahl: 90.000 min⁻¹

Variable Drehzahl: 50 bis 100 %

Hochlaufzeit: 75 s

Vorvakuum N₂: max. 22 mbar

Antriebselektronik: TC 80

Versorgung: 24 V DC ±10 %

Leistungsaufnahme: max. 120 W

Schnittstellen: RS485, Remote

Lagerung: Hybrid

Einbaulage: beliebig

Kühlung: natürliche Konvektion

Kühlung optional: Luft oder Wasser

Schalldruckpegel: 48 dB(A)

Gewicht: ca. 1,7 kg

Technische Daten

Die Werte entsprechen dem aktuellen Pfeiffer Vacuum Produktblatt vom Juli 2025 und der aktuellen Betriebsanleitung.

HiPace 80 Neo für Vakuumkalibrieranlagen

Die Pfeiffer Vacuum HiPace 80 Neo eignet sich hervorragend für professionelle Hochvakuum und Vakuumkalibrieranlagen.

Eine geeignete Vorpumpe erzeugt zunächst das notwendige Vorvakuum. Anschließend übernimmt die Turbomolekularpumpe die weitere Evakuierung bis in den Hochvakuumbereich.

Das Saugvermögen von bis zu 67 l/s für Stickstoff ermöglicht auch bei größeren Kalibriervolumina eine leistungsfähige Hochvakuumerzeugung.

Für besonders saubere Messsysteme kann die HiPace 80 Neo mit einer trockenen Membran oder Scroll Vorpumpe kombiniert werden. Dadurch lässt sich ein vollständig trockenes Pumpsystem aufbauen.

HiPace 30 Neo und HiPace 80 Neo

Gegenüber der kleineren HiPace 30 Neo bietet die HiPace 80 Neo insbesondere ein deutlich höheres maximales Saugvermögen.

Die HiPace 30 Neo erreicht etwa 32 l/s für Stickstoff, während die HiPace 80 Neo mit einem DN 63 Anschluss bis zu 67 l/s erreicht.

Damit ist die HiPace 80 Neo besonders interessant, wenn größere Vakuumvolumina, höhere Gaslasten oder kürzere Evakuierungszeiten gefordert sind.

Warum die Pfeiffer Vacuum HiPace 80 Neo wählen?

Die Pfeiffer Vacuum HiPace 80 Neo Turbomolekularpumpe verbindet hohe Saugleistung mit einer kompakten und flexiblen Konstruktion.

Mit bis zu 67 l/s für Stickstoff, hohen Verdichtungsverhältnissen und unterschiedlichen Flanschvarianten lässt sich die Pumpe an verschiedenste Hochvakuumanlagen anpassen.

Die integrierte TC 80 Antriebselektronik, RS485 und Remote Schnittstellen ermöglichen eine einfache Systemintegration.

Eine Hochlaufzeit von nur 75 Sekunden sorgt für schnelle Betriebsbereitschaft. Der niedrige Schalldruckpegel von 48 dB(A) und die reduzierte Vibrationsentwicklung sind besonders für Labor und Analyseumgebungen interessant.

Mit nur etwa 1,7 kg Gewicht und beliebiger Einbaulage bietet die HiPace 80 Neo zusätzlich große konstruktive Freiheit.

Damit eignet sich die Turbomolekularpumpe ideal für Hochvakuum, Vakuummesstechnik, Analytik, Forschung und professionelle Kalibrieranwendungen.

Typische Anwendungen mit der Pfeiffer Vacuum HiPace 80 Neo

Die Pfeiffer Vacuum HiPace 80 Neo eignet sich insbesondere für Vakuumkalibrieranlagen, Kalibrierung von Vakuummessgeräten, Hochvakuum Prüfstände, Referenzvakuumsysteme, Massenspektrometrie, Oberflächenanalyse, Lecksuchsysteme, wissenschaftliche Instrumente, Forschung und Entwicklung sowie industrielle Hochvakuumanlagen.
