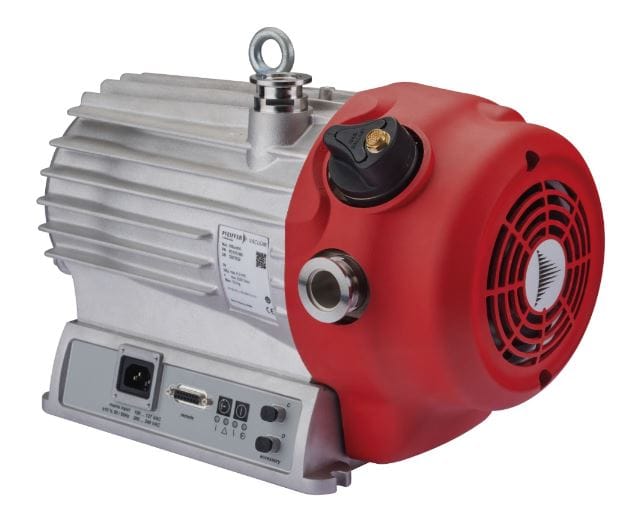

Die Pfeiffer Vacuum HiScroll 18 ist eine leistungsstarke, ölfreie Scrollpumpe für anspruchsvolle Vakuumanwendungen in Kalibrierlaboren, Forschung, Entwicklung, Analytik und Industrie. Mit einem nominellen Saugvermögen von 18,1 m³/h, bis zu 21,5 m³/h im Boost Modus und einem Enddruck von 0,006 mbar bietet sie die höchste Saugleistung innerhalb der HiScroll 6 bis 18 Baureihe.

Ein wesentlicher Vorteil der Pfeiffer Vacuum HiScroll 18 Scrollpumpe ist der trockene und ölfreie Betrieb. Im Schöpfraum wird kein Vakuumöl benötigt. Dadurch wird das Risiko einer Kontamination des Vakuumsystems durch Öl oder Öldämpfe reduziert. Das ist insbesondere bei Vakuumkalibrieranlagen, analytischen Messsystemen, Lecksuchanwendungen und der Vorvakuumversorgung von Turbomolekularpumpen von Vorteil.

Pfeiffer Vacuum hebt für die HiScroll Baureihe besonders die Kombination aus hoher Saugleistung, geringer Geräuschentwicklung und niedrigen Betriebskosten hervor. Für die HiScroll 18 beträgt der Schalldruckpegel lediglich 47 dB(A). Die Leistungsaufnahme am Enddruck liegt bei etwa 235 W, im Standby Betrieb bei etwa 100 W. Der Hersteller nennt für die Baureihe eine Energieeinsparung von mehr als 50 Prozent gegenüber konventionellen Scrollpumpen.

europascal unterstützt Sie bei der Auswahl geeigneter Vakuumtechnik für Kalibrieranlagen und messtechnische Systeme. Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für Druck und Vakuummesstechnik.

Ihre Vorteile auf einen Blick

• Ölfreie und trockene Scrollpumpe
• Nominelles Saugvermögen 18,1 m³/h
• Saugvermögen im Boost Modus bis 21,5 m³/h
• Enddruck bis 0,006 mbar
• Enddruck bei Gasballast Stufe 1 0,05 mbar
• Enddruck bei Gasballast Stufe 2 0,4 mbar
• Sehr niedriger Schalldruckpegel von 47 dB(A)
• Leistungsaufnahme am Enddruck etwa 235 W
• Standby Leistungsaufnahme etwa 100 W
• Drehzahlbereich von 624 bis 1.870 min⁻¹
• Nenndrehzahl 1.560 min⁻¹
• Einlass DN 25 ISO KF
• Auslass DN 25 ISO KF
• Kompakte Abmessungen
• Gewicht etwa 23 kg
• Keine Kontamination des Vakuumsystems durch Betriebsöl
• Hohe Saugleistung bereits beim Evakuieren gegen Atmosphäre
• Kurze Evakuierungszeiten
• Gasballast für Anwendungen mit kondensierbaren Dämpfen
• Elektronisch geregelter Antrieb
• Standby Betrieb
• Zubehör für automatisierte Vakuumsysteme
• Varianten mit integriertem Drucksensor verfügbar
• Drei Phasen Variante für spezielle Anwendungen verfügbar
• Geeignet als Vorvakuumpumpe für Turbomolekularpumpen
• Niedrige Betriebskosten
• Service und Beratung durch europascal

Ideal für anspruchsvolle Vakuumanwendungen

Die Pfeiffer Vacuum HiScroll 18 eignet sich für Anwendungen, bei denen ein sauberes Vakuum und gleichzeitig eine hohe Saugleistung erforderlich sind.

Typische Einsatzbereiche sind:

• Vakuumkalibrieranlagen
• Druck und Vakuumkalibrierung
• Vorvakuumversorgung von Turbomolekularpumpen
• Lecksuchsysteme
• Massenspektrometrie
• Elektronenmikroskopie
• Oberflächenanalyse
• Forschung und Entwicklung
• Beschichtungsanlagen
• Laborvakuum
• industrielle Vakuumprozesse
• zentrale Vakuumversorgung
• Vakuumtrocknung
• Qualitätssicherung

Pfeiffer Vacuum nennt unter anderem Laborvakuum, Lecksuche, Massenspektrometrie, Oberflächenanalyse, Elektronenmikroskopie, Beschichtungsanwendungen und wissenschaftliche Instrumente als typische Einsatzfelder der HiScroll Reihe.

Ölfreie Vakuumerzeugung

Die Pfeiffer Vacuum HiScroll 18 arbeitet nach dem Scroll Prinzip.

Im Pumpeninneren befinden sich zwei spiralförmige Elemente. Eine Spirale steht fest, während die zweite eine exzentrische Bewegung ausführt. Dadurch entstehen zwischen den Spiralen geschlossene Gasvolumina.

Das Gas wird vom Einlass aufgenommen und durch die Bewegung der Spirale schrittweise in Richtung Auslass transportiert. Gleichzeitig wird das eingeschlossene Volumen kleiner und das Gas verdichtet.

Der entscheidende Vorteil dieses Prinzips ist der trockene Schöpfraum.

Für den eigentlichen Verdichtungsprozess ist kein Vakuumöl erforderlich. Dadurch können empfindliche Messsysteme und Vakuumleitungen sauber gehalten werden.

Die trockene Arbeitskammer ist konstruktiv von den Lagern getrennt. Pfeiffer Vacuum beschreibt beim dreiphasigen HiScroll 18 eine hermetische Trennung des trockenen Arbeitsraums von der Lagerung.

Saugvermögen von 18,1 m³/h

Die HiScroll 18 besitzt das höchste nominelle Saugvermögen der HiScroll 6 bis 18 Produktfamilie.

Pfeiffer Vacuum gibt an:

18,1 m³/h nominelles Saugvermögen

und:

21,5 m³/h im Boost Modus.

Die hohe Pumpgeschwindigkeit ist besonders bei größeren Vakuumkammern oder Anwendungen mit kurzen Zykluszeiten von Vorteil.

Je größer das zu evakuierende Volumen ist, desto wichtiger wird die Saugleistung der Pumpe für die erreichbare Evakuierungszeit.

Die HiScroll 18 eignet sich deshalb besonders für Anwendungen, bei denen die HiScroll 6 oder HiScroll 12 zwar den erforderlichen Enddruck erreichen würden, aber eine höhere Pumpgeschwindigkeit benötigt wird.

Enddruck bis 0,006 mbar

Mit geschlossenem Gasballastventil erreicht die Pfeiffer Vacuum HiScroll 18 einen Enddruck von:

0,006 mbar

beziehungsweise:

6 × 10⁻³ mbar

Das entspricht:

0,6 Pa.

Bei geöffnetem Gasballast nennt Pfeiffer Vacuum:

Gasballast Stufe 1: 0,05 mbar

Gasballast Stufe 2: 0,4 mbar.

Damit kann die Pumpe sowohl für trockene Standardanwendungen als auch für Prozesse mit kondensierbaren Dämpfen eingesetzt werden.

Gasballast für kondensierbare Dämpfe

Bei Anwendungen mit Feuchtigkeit oder anderen kondensierbaren Dämpfen kann der Gasballast eine wichtige Funktion übernehmen.

Zusätzliches Gas wird während der Verdichtung in den Pumpmechanismus eingebracht. Dadurch wird der Partialdruck kondensierbarer Bestandteile reduziert und deren Kondensation innerhalb der Pumpe erschwert.

Dies unterstützt einen stabilen Betrieb bei Anwendungen mit einem erhöhten Dampfanteil.

Pfeiffer Vacuum bietet unterschiedliche Ausführungen und Zubehörlösungen für Gasballastbetrieb und automatisierte Vakuumsysteme an.

Sehr leiser Betrieb mit 47 dB(A)

Trotz der hohen Saugleistung arbeitet die Pfeiffer Vacuum HiScroll 18 besonders leise.

Der Hersteller gibt einen Schalldruckpegel von:

47 dB(A)

an.

Damit eignet sich die Scrollpumpe besonders für Laborarbeitsplätze und Messräume, in denen Mitarbeiter regelmäßig in unmittelbarer Nähe des Pumpsystems arbeiten.

Eine geringe Geräuschentwicklung verbessert nicht nur die Arbeitsbedingungen. Auch geringe Vibrationen können bei empfindlichen analytischen oder messtechnischen Anwendungen von Vorteil sein.

Niedriger Energieverbrauch

Die HiScroll Baureihe wurde auf einen energieeffizienten Betrieb ausgelegt.

Für die HiScroll 18 beträgt die Leistungsaufnahme am Enddruck etwa:

235 W

Im Standby Betrieb werden etwa:

100 W

benötigt.

Pfeiffer Vacuum beschreibt die HiScroll Reihe mit einem um mehr als 50 Prozent niedrigeren Energieverbrauch gegenüber konventionellen Scrollpumpen.

Besonders bei Pumpen, die täglich viele Stunden betrieben werden, kann die Leistungsaufnahme einen erheblichen Anteil an den Betriebskosten ausmachen.

Elektronisch geregelter Antrieb

Die einphasigen HiScroll Modelle arbeiten mit einem elektronisch geregelten Antrieb.

Für die HiScroll 18 nennt Pfeiffer Vacuum einen Drehzahlbereich von:

624 bis 1.870 min⁻¹

bei einer Nenndrehzahl von:

1.560 min⁻¹.

Durch die Regelbarkeit kann die Pumpenleistung an unterschiedliche Betriebszustände angepasst werden.

Dies ist insbesondere bei automatisierten Vakuumsystemen interessant, bei denen nicht permanent die maximale Pumpgeschwindigkeit benötigt wird.

Technische Highlights

Modell: Pfeiffer Vacuum HiScroll 18

Geräteart: Ölfreie Scrollpumpe

Saugvermögen: 18,1 m³/h

Saugvermögen Boost Modus: 21,5 m³/h

Enddruck: 0,006 mbar

Enddruck Gasballast Stufe 1: 0,05 mbar

Enddruck Gasballast Stufe 2: 0,4 mbar

Drehzahl: 624 bis 1.870 min⁻¹

Nenndrehzahl: 1.560 min⁻¹

Leistungsaufnahme am Enddruck: 235 W

Standby Leistungsaufnahme: 100 W

Schalldruckpegel: 47 dB(A)

Einlass: DN 25 ISO KF

Auslass: DN 25 ISO KF

Kühlung: Luftkühlung

Gewicht: ca. 23 kg

Abmessungen: 419 × 265 × 304 mm

Technische Daten

Die aktuellen Herstellerdaten bestätigen damit insbesondere 18,1 m³/h, 21,5 m³/h im Boost Modus, 0,006 mbar, 47 dB(A) und etwa 23 kg.

HiScroll 18 als Vorvakuumpumpe

Eine typische Anwendung der Pfeiffer Vacuum HiScroll 18 ist der Einsatz als Vorvakuumpumpe für Turbomolekularpumpen.

Eine Turbopumpe kann nicht direkt von Atmosphärendruck bis in den Hochvakuumbereich arbeiten. Auf ihrer Vorvakuumseite muss bereits ein ausreichend niedriger Druck vorhanden sein.

Die HiScroll 18 übernimmt diese Aufgabe und fördert das von der Turbopumpe abgegebene Gas weiter in Richtung Atmosphäre.

Der Enddruck von 0,006 mbar und die hohe Saugleistung von 18,1 m³/h machen sie für zahlreiche leistungsfähige Turbopumpensysteme geeignet.

Ein weiterer Vorteil ist der trockene Betrieb. Dadurch wird verhindert, dass Vakuumöl aus einer ölgedichteten Vorpumpe in Richtung des Hochvakuumsystems zurückströmt.

HiScroll 18 für Vakuumkalibrieranlagen

Die HiScroll 18 ist auch für professionelle Vakuumkalibrieranlagen interessant.

Bei der Kalibrierung von Vakuummessgeräten, Absolutdrucksensoren oder Referenzdruckmessgeräten müssen Kammern und Leitungen zunächst zuverlässig evakuiert werden.

Eine hohe Saugleistung ist insbesondere bei größeren Kalibriervolumina hilfreich.

Mit:

18,1 m³/h Saugvermögen

21,5 m³/h im Boost Modus

und:

0,006 mbar Enddruck

bietet die HiScroll 18 eine leistungsfähige Grundlage für entsprechende Anlagen.

Der ölfreie Betrieb hilft gleichzeitig dabei, sensible Vakuummessgeräte und Kalibrierleitungen frei von Ölverunreinigungen zu halten.

europascal unterstützt Kunden bei der Auswahl geeigneter Vakuumtechnik und Komponenten für professionelle Druck und Vakuumkalibrieranlagen. Die Produktstruktur von europascal umfasst dafür einen eigenen Bereich für Vakuumtechnik mit Scroll Vakuumpumpen, Turbomolekularpumpen und Vakuummessgeräten.

HiScroll 6, HiScroll 12 und HiScroll 18

Die HiScroll Produktfamilie bietet drei abgestufte Leistungsgrößen:

Die HiScroll 18 ist damit die leistungsstärkste Variante dieser drei Modelle.

Sie bietet rund 50 Prozent mehr nominelle Saugleistung als die HiScroll 12 und nahezu die dreifache Saugleistung der HiScroll 6.

HiScroll 18 oder HiScroll 12?

Die HiScroll 12 und HiScroll 18 erreichen denselben angegebenen Enddruck von:

0,006 mbar

Der wesentliche Unterschied liegt in der Pumpgeschwindigkeit.

Wer hauptsächlich kleine oder mittlere Vakuumvolumina evakuiert, kann mit der HiScroll 12 bereits eine leistungsfähige Lösung erhalten.

Bei größeren Kammern, höheren Gaslasten oder besonders kurzen Evakuierungszeiten bietet die HiScroll 18 dagegen deutliche Vorteile.

Varianten und Zubehör

Pfeiffer Vacuum bietet umfangreiches Zubehör für die HiScroll Baureihe an.

Dazu gehören unter anderem:

• Tip Seal Ersatzkits
• Tip Seal und Lager Wartungskits
• Gasballast Kits
• Faltenbalg Kits
• Elektronikkits
• Auspuffschalldämpfer
• Einlassfilter
• automatisierte Vakuumsicherheitsventile
• OmniControl Steuergeräte
• EtherCAT Konverter
• ProfiNet Konverter
• Varianten mit integriertem Drucksensor
• C Versionen für korrosive Gase

Für die HiScroll 18 steht zusätzlich eine dreiphasige Version zur Verfügung.

Damit lässt sich die Pumpe gezielt an unterschiedliche Labor und Industrieanwendungen anpassen.

Dreiphasige HiScroll 18

Neben der elektronisch geregelten Standardausführung bietet Pfeiffer Vacuum eine dreiphasige Variante der HiScroll 18 an.

Für diese Ausführung nennt der Hersteller beispielsweise:

17,2 m³/h bei 50 Hz

und:

21 m³/h bei 60 Hz

sowie einen Enddruck von 0,006 mbar. Die dreiphasige Variante ist auch in einer ATEX Ausführung erhältlich.

Die genaue Ausführung sollte deshalb entsprechend den Anforderungen der jeweiligen Anlage ausgewählt werden.

Kompakte Abmessungen

Trotz des hohen Saugvermögens bleibt die HiScroll 18 vergleichsweise kompakt.

Die Standardausführung misst:

419 × 265 × 304 mm

und wiegt etwa:

23 kg.

Ein und Auslass sind jeweils als:

DN 25 ISO KF

ausgeführt.

Dadurch kann die Pumpe mit standardisierten Vakuumleitungen, Ventilen, Filtern und Messgeräten kombiniert werden.

Warum die Pfeiffer Vacuum HiScroll 18 wählen?

Die Pfeiffer Vacuum HiScroll 18 kombiniert hohe Saugleistung, niedrigen Enddruck und trockenen Betrieb in einer kompakten Scrollpumpe.

Mit 18,1 m³/h Saugvermögen, bis zu 21,5 m³/h im Boost Modus und einem Enddruck von 0,006 mbar eignet sie sich besonders für anspruchsvolle Labor und Industrieanwendungen.

Die niedrige Geräuschentwicklung von nur 47 dB(A) ermöglicht den Betrieb auch in geräuschempfindlichen Laborumgebungen. Gleichzeitig unterstützt der geringe Energiebedarf einen wirtschaftlichen Dauerbetrieb.

Im Vergleich zur HiScroll 6 und HiScroll 12 bietet die HiScroll 18 die höchste Pumpgeschwindigkeit. Dadurch ist sie besonders interessant für größere Vakuumkammern, kurze Evakuierungszyklen und Systeme mit höheren Gaslasten.

Der trockene Scroll Mechanismus verhindert eine Kontamination des Vakuumraums mit Betriebsmitteln und macht die HiScroll 18 damit zu einer leistungsfähigen Vakuumpumpe für moderne Kalibrier und Messsysteme.

Typische Anwendungen mit der Pfeiffer Vacuum HiScroll 18

Die Pfeiffer Vacuum HiScroll 18 Scrollpumpe eignet sich insbesondere für:

• Vakuumkalibrieranlagen
• Kalibrierung von Vakuummessgeräten
• Vorvakuumversorgung von Turbomolekularpumpen
• Lecksuchsysteme
• Massenspektrometer
• Elektronenmikroskope
• Oberflächenanalysesysteme
• Forschungsanlagen
• Beschichtungsanlagen
• Laborvakuum
• industrielle Vakuumprozesse
• Vakuumtrocknung
• automatisierte Vakuumsysteme
