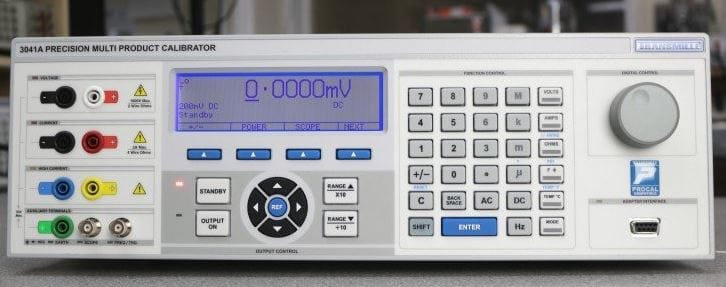

Der Transmille 3041A ist ein präziser Multiproduktkalibrator für professionelle elektrische Kalibrierungen in Kalibrierlaboren, Qualitätssicherung, Forschung, Entwicklung und Industrie. Innerhalb der aktuellen Transmille 3000A Series ist der 3041A die mittlere Genauigkeitsklasse zwischen dem besonders präzisen 3010A und dem industriell ausgerichteten 3050A. Der aktuelle Transmille Product Guide nennt für den 3041A eine Genauigkeitsklasse von 25 ppm, Ausgangsspannungen bis 1025 V, Ströme bis 30 A und Widerstände bis 1 GΩ.

Der Transmille 3041A Multiproduktkalibrator kombiniert zahlreiche elektrische Ausgangsgrößen in einem einzigen System. Er erzeugt Gleichspannung, Gleichstrom, Wechselspannung, Wechselstrom, Widerstand, Kapazität, Frequenz und Thermoelement Signale. Dadurch lassen sich mit einem einzelnen Kalibrator unterschiedlichste analoge und digitale Messgeräte prüfen.

Transmille gibt für die 3000A Series eine besonders große Workload Abdeckung an. Laut Hersteller können bis zu 18 verschiedene Gerätetypen kalibriert werden. Gleichzeitig besitzt das System genügend Ausgangsleistung für ältere analoge Instrumente und die notwendige Genauigkeit für moderne digitale Messgeräte.

In Verbindung mit der Transmille ProCal Kalibriersoftware lassen sich wiederkehrende Kalibrierabläufe automatisieren und dokumentieren. Über interne und externe Erweiterungen kann der Transmille 3041A außerdem an zusätzliche Aufgaben angepasst werden. Damit eignet sich der 3041A besonders für Kalibrierlabore, die eine leistungsfähige und langfristig erweiterbare elektrische Kalibrierplattform benötigen.

europascal unterstützt Sie bei der Auswahl geeigneter elektrischer Kalibriertechnik sowie bei Kalibrierung, Wartung, Service und professionellen Anwendungen in der elektrischen Messtechnik.

Ihre Vorteile auf einen Blick

• Präziser Multiproduktkalibrator
• Genauigkeitsklasse 25 ppm
• DC Spannung bis ±1000 V, Baureihenübersicht bis 1025 V
• DC Strom bis ±30 A
• AC Spannung bis 1000 V
• AC Strom bis 30 A
• Widerstand bis 1 GΩ
• Kapazität von 1 nF bis 10 µF
• Frequenz von 1 Hz bis 10 MHz
• Thermoelement Simulation
• Beste 1 Jahres Gesamtgenauigkeit DC Spannung ±25 ppm
• Beste DC Stromgenauigkeit ±50 ppm
• Beste AC Spannungsgenauigkeit 0,04 %
• Beste AC Stromgenauigkeit 0,06 %
• Beste Widerstandsgenauigkeit 40 ppm
• Kapazitätsgenauigkeit bis 0,25 %
• Frequenzgenauigkeit 20 ppm
• Optional 1 ppm Frequenzreferenz
• Thermoelementgenauigkeit bis ±0,09 °C
• Bis zu 18 verschiedene Gerätetypen kalibrierbar
• Geeignet für analoge und digitale Messgeräte
• Umfangreiches internes und externes Zubehör
• Automatisierbar mit Transmille ProCal
• USB Schnittstelle
• GPIB und RS232 optional
• Service und Kalibrierung durch europascal

Die technischen Kerndaten werden auf der aktuellen Transmille Produktseite für den 3041A angegeben.

Ideal für anspruchsvolle Kalibrieranwendungen

Der Transmille 3041A eignet sich besonders für professionelle elektrische Kalibrierlabore, die unterschiedliche Messgeräte mit möglichst wenig separater Referenzhardware abdecken möchten.

Typische Prüflinge sind:

• Digitalmultimeter
• Analogmultimeter
• Spannungsmessgeräte
• Strommessgeräte
• Widerstandsmessgeräte
• Frequenzmesser
• Frequenzzähler
• Prozessmessgeräte
• Temperaturanzeigen
• Thermoelementmessgeräte
• elektrische Anzeigegeräte
• Oszilloskope mit entsprechender Option
• Leistungsmessgeräte mit entsprechender Option
• weitere elektrische Prüfgeräte mit geeigneten Adaptern

Die große Workload Abdeckung reduziert die Zahl separater Referenzgeräte am Kalibrierarbeitsplatz und ermöglicht effizientere Arbeitsabläufe.

DC Spannung bis 1000 V

Eine zentrale Funktion des Transmille 3041A Multiproduktkalibrators ist die Erzeugung präziser Gleichspannung.

Der Hersteller nennt:

0 bis ±1000 V DC

mit einer besten 1 Jahres Gesamtgenauigkeit von:

±25 ppm.

Der aktuelle Product Guide ordnet den 3041A in die 25 ppm Genauigkeitsklasse ein und nennt für die Baureihe einen maximalen Spannungsbereich von 1025 V.

Damit eignet sich der 3041A für die Kalibrierung zahlreicher hochwertiger Digitalmultimeter, Analogmultimeter und elektrischer Spannungsmessgeräte.

DC Strom bis 30 A

Der Transmille 3041A erzeugt Gleichstrom bis:

±30 A DC

Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:

±50 ppm.

Der hohe Strombereich ist besonders vorteilhaft bei der Kalibrierung von Multimetern mit 10 A und 20 A Bereichen.

Für viele typische Anwendungen ist dadurch kein zusätzlicher externer Stromverstärker erforderlich.

AC Spannung

Für Wechselspannungen gibt Transmille für den 3041A einen Bereich bis:

1000 V AC

an.

Die aktuelle Produktseite nennt eine beste 1 Jahres Gesamtgenauigkeit von:

0,04 %.

Damit können die AC Spannungsbereiche zahlreicher Multimeter und weiterer elektrischer Messgeräte geprüft werden.

AC Strom bis 30 A

Der Wechselstrombereich des Transmille 3041A reicht von:

20 µA bis 30 A

bei Frequenzen von:

10 Hz bis 10 kHz

Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:

0,06 %.

Damit deckt der 3041A sowohl kleine als auch hohe Wechselstrombereiche innerhalb eines gemeinsamen Kalibriersystems ab.

Widerstand bis 1 GΩ

Der Transmille 3041A bietet passive Widerstandswerte bis:

1 GΩ

Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:

40 ppm.

Damit eignet sich der Multiproduktkalibrator für die Prüfung zahlreicher Widerstandsbereiche hochwertiger Digitalmultimeter und Ohmmeter.

Die große Widerstandsabdeckung bis 1 GΩ ist ein wichtiger Unterschied zu einfacheren industriellen Kalibratoren.

Kapazität von 1 nF bis 10 µF

Für Kapazitätsmessungen stellt der Transmille 3041A passive Standardkapazitäten bereit.

Die aktuelle erweiterte Spezifikation führt unter anderem folgende Werte:

1 nF

10 nF

20 nF

50 nF

100 nF

1 µF

10 µF.

Für die kleineren Bereiche bis 100 nF beträgt die 1 Jahres Gesamtgenauigkeit 0,25 %. Bei höheren Kapazitätswerten gelten bereichsabhängig andere Genauigkeiten.

Die Verwendung passiver Standardkondensatoren unterstützt stabile und reproduzierbare Kapazitätswerte.

Frequenz bis 10 MHz

Der Frequenzausgang des Transmille 3041A reicht von:

1 Hz bis 10 MHz

Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:

20 ppm.

Optional ist eine Referenz mit:

1 ppm

verfügbar.

Dadurch eignet sich das Gerät auch für die Prüfung von Frequenzmessfunktionen und Frequenzzählern.

Thermoelement Simulation

Der Transmille 3041A Multiproduktkalibrator unterstützt die Simulation verschiedener Thermoelementtypen.

Transmille nennt unter anderem:

J, K, T, R, S, B, U, N, E, L und C

sowie einen linearen Ausgang.

Die beste angegebene 1 Jahres Gesamtgenauigkeit beträgt:

±0,09 °C.

Damit können neben klassischen elektrischen Messgeräten auch Temperaturanzeigen und Prozessmessgeräte mit Thermoelementeingang geprüft werden.

Breite Workload Abdeckung

Ein wesentlicher Vorteil der Transmille 3000A Series ist ihre große Prüflingsabdeckung.

Transmille gibt an, dass bis zu 18 unterschiedliche Instrumententypen mit der Plattform kalibriert werden können.

Dadurch kann der 3041A zahlreiche separate Kalibriersysteme ersetzen.

Für ein professionelles Kalibrierlabor bedeutet dies weniger Gerätewechsel, weniger Verkabelungsaufwand und einen kompakteren Arbeitsplatz.

Flexible Erweiterbarkeit

Der Transmille 3041A ist nicht auf seine serienmäßigen Messgrößen beschränkt.

Transmille bietet für die 3000A Series verschiedene interne und externe Erweiterungen an. Dazu gehören laut aktuellem Product Guide beispielsweise Funktionen für:

• Oszilloskopkalibrierung
• Isolationsanwendungen
• optische Drehzahl
• weitere spezielle elektrische Messgrößen

Die 3000A Series verfügt außerdem über das I Guard Schutzsystem für die Ausgangsstufen.

Durch die Erweiterungsmöglichkeiten kann der Kalibrator an den tatsächlichen Prüflingsbestand eines Labors angepasst werden.

Automatisierte Kalibrierungen mit ProCal

Der Transmille 3041A kann mit der Transmille ProCal Kalibriersoftware betrieben werden.

Transmille beschreibt die 3000A Series ausdrücklich als vollständig mit ProCal automatisierbar. Die Kommunikation erfolgt über USB, während GPIB und RS232 optional verfügbar sind.

Automatisierte Kalibrierungen bieten insbesondere bei großen Stückzahlen Vorteile.

Wiederkehrende Abläufe können standardisiert, Ausgangswerte automatisch eingestellt und Messergebnisse strukturiert dokumentiert werden.

Dadurch kann der Durchsatz eines Kalibrierlabors erhöht und der manuelle Bedienaufwand reduziert werden.

Technische Highlights

Modell: Transmille 3041A

Geräteart: Multiproduktkalibrator

Baureihe: 3000A Series

Genauigkeitsklasse: 25 ppm

DC Spannung: bis ±1000 V

Beste DC Spannungsgenauigkeit: ±25 ppm

DC Strom: bis ±30 A

Beste DC Stromgenauigkeit: ±50 ppm

AC Spannung: bis 1000 V

Beste AC Spannungsgenauigkeit: 0,04 %

AC Strom: 20 µA bis 30 A

AC Strom Frequenzbereich: 10 Hz bis 10 kHz

Beste AC Stromgenauigkeit: 0,06 %

Passiver Widerstand: bis 1 GΩ

Beste Widerstandsgenauigkeit: 40 ppm

Kapazität: 1 nF bis 10 µF

Beste Kapazitätsgenauigkeit: 0,25 % bei ausgewählten Bereichen

Frequenz: 1 Hz bis 10 MHz

Frequenzgenauigkeit: 20 ppm

Frequenz optional: 1 ppm

Thermoelement Simulation: vorhanden

Beste Thermoelementgenauigkeit: ±0,09 °C

Software: Transmille ProCal

Technische Daten

Transmille 3041A innerhalb der 3000A Series

Die aktuelle 3000A Series umfasst drei Genauigkeitsklassen:

Damit positioniert sich der 3041A exakt zwischen dem Laborstandard 3010A und dem industriellen 3050A.

Der 3041A eignet sich deshalb besonders für Anwender, die 30 A Strom und 1 GΩ Widerstand benötigen, aber nicht zwingend die 8 ppm Genauigkeitsklasse des 3010A benötigen.

Transmille 3041A oder 3010A?

Der Transmille 3010A und 3041A besitzen einen sehr ähnlichen Funktionsumfang, unterscheiden sich jedoch insbesondere in der Genauigkeitsklasse.

Der 3010A erreicht eine Genauigkeitsklasse von 8 ppm.

Der 3041A erreicht 25 ppm.

Beide Geräte bieten:

bis 1025 V

bis 30 A

bis 1 GΩ

Damit kann der 3041A eine wirtschaftlich interessante Alternative zum 3010A darstellen, wenn dessen höhere Genauigkeitsklasse für die vorhandenen Prüflinge nicht erforderlich ist.

Transmille 3041A oder 3050A?

Gegenüber dem Transmille 3050A bietet der 3041A mehrere Leistungsreserven.

Der aktuelle Transmille Product Guide nennt:

3041A: 25 ppm, 30 A, 1 GΩ

3050A: 50 ppm, 22 A, 100 MΩ.

Der 3041A bietet damit:

höhere Genauigkeit

einen größeren maximalen Strom

und einen deutlich größeren Widerstandsbereich.

Damit eignet er sich insbesondere für professionelle Kalibrierlabore mit einem breiteren Prüflingsspektrum.

Transportable Variante Transmille 9041A

Ein interessanter Hinweis für Anwender mit mobilen Kalibrieranforderungen ist der Transmille 9041A.

Der aktuelle Product Guide ordnet den 3041A und 9041A derselben Genauigkeitsklasse zu:

3041A / 9041A: 25 ppm

Die 9000A Series stellt die transportable Ausführung der 3000A Plattform dar.

Der Transmille 3041A eignet sich damit besonders für den stationären Kalibrierarbeitsplatz.

Der 9041A ist dagegen interessant, wenn ein vergleichbarer Funktionsumfang für mobile Vor Ort Kalibrierungen benötigt wird.

Warum den Transmille 3041A wählen?

Der Transmille 3041A Multiproduktkalibrator bietet eine ausgewogene Kombination aus hoher Genauigkeit, großem Ausgangsbereich und wirtschaftlichem Gerätekonzept.

Die Genauigkeitsklasse von 25 ppm eignet sich für zahlreiche professionelle Kalibrieraufgaben.

Mit Ausgangsspannungen bis rund 1000 V, Strömen bis 30 A und Widerständen bis 1 GΩ deckt der Kalibrator einen sehr großen Bereich elektrischer Messgrößen ab.

Zusätzlich stehen Kapazität, Frequenz und Thermoelement Simulation zur Verfügung.

Ein besonderer Vorteil ist die erweiterbare 3000A Plattform. Zusätzliche Anwendungen können mit internen und externen Optionen integriert werden.

In Verbindung mit der ProCal Software eignet sich der 3041A daher sowohl für manuelle Einzelkalibrierungen als auch für umfangreiche automatisierte Kalibrierprozesse.

Typische Kalibrieranwendungen mit dem Transmille 3041A

Der Transmille 3041A eignet sich insbesondere für die Kalibrierung von:

• Digitalmultimetern
• Analogmultimetern
• Spannungsmessgeräten
• Strommessgeräten
• Widerstandsmessgeräten
• Frequenzzählern
• Prozessmessgeräten
• Temperaturanzeigen
• Thermoelementmessgeräten
• elektrischen Anzeigegeräten
• Oszilloskopen mit entsprechender Option
• weiteren elektrischen Mess und Prüfgeräten mit geeigneten Erweiterungen

Typische Einsatzbereiche sind professionelle Kalibrierlabore, Hersteller elektrischer Messtechnik, industrielle Qualitätssicherung, Service, Forschung und Entwicklung.

Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für elektrische Messgeräte, Multifunktionskalibratoren und Referenzmessgeräte.

europascal unterstützt Sie außerdem bei der Auswahl geeigneter elektrischer Kalibriersysteme sowie bei Service, Wartung und messtechnischen Fragestellungen.
