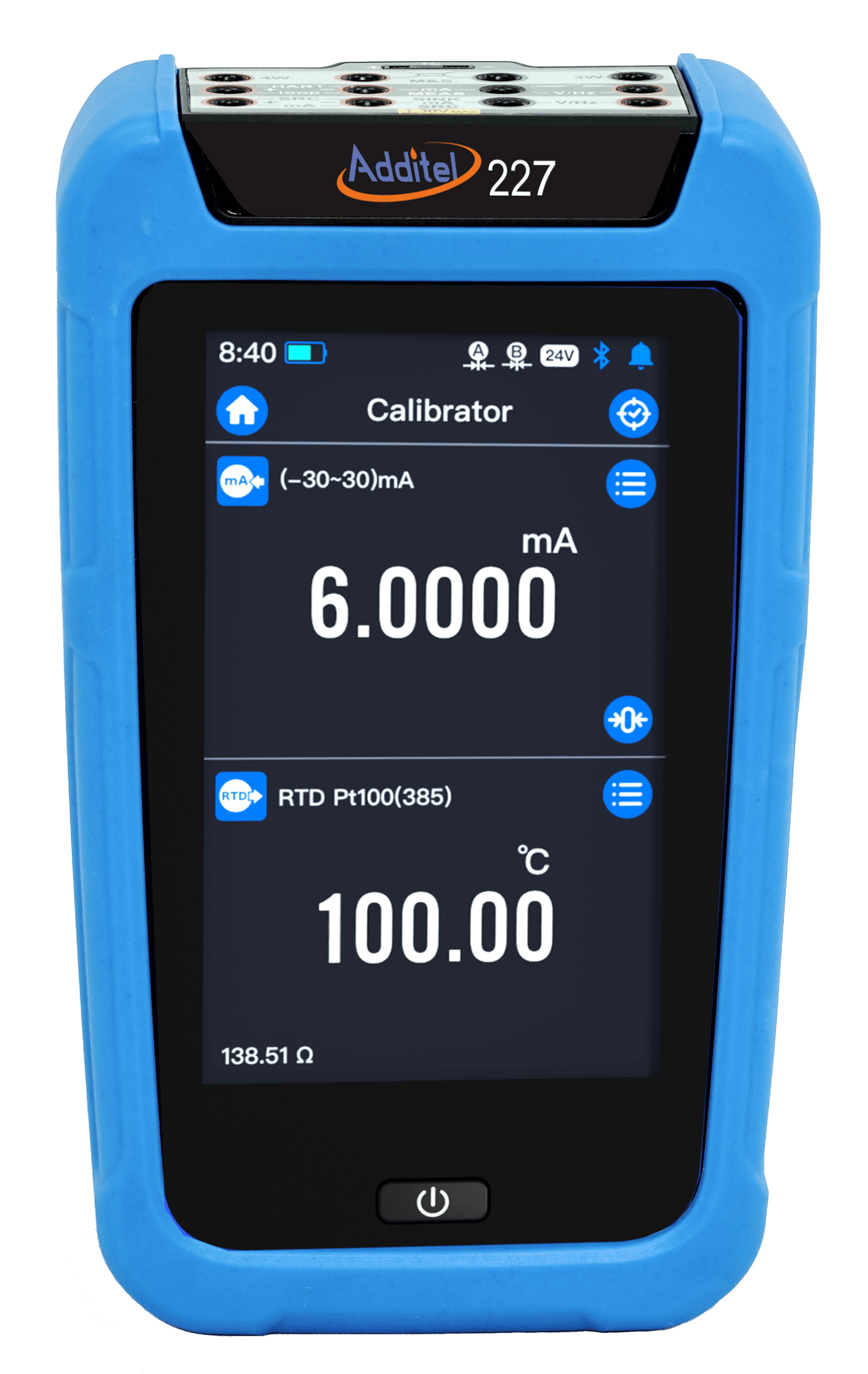

Der Additel ADT 227 ist ein hochpräziser dokumentierender Multifunktions Prozesskalibrator für professionelle Kalibrieraufgaben in Labor, Industrie, Service und Instandhaltung. Das kompakte Handgerät kombiniert Funktionen für Druck, Temperatur und elektrische Prozesssignale mit umfangreicher Datenaufzeichnung und automatisierten Kalibrierabläufen.

Innerhalb der Additel ADT 226 und ADT 227 Produktfamilie stellt der ADT 227 die Variante für besonders hohe Genauigkeitsanforderungen und dokumentierende Kalibrierungen dar. Additel spezifiziert eine elektrische Genauigkeit von 0,005 % RD + 0,005 % FS. Damit bietet der ADT 227 gegenüber dem Standardmodell ADT 226 zusätzliche Genauigkeitsreserven.

Das Gerät kann elektrische Signale messen, erzeugen und simulieren. Darüber hinaus unterstützt es Widerstandsthermometer und Thermoelemente sowie Druckmessungen über externe digitale Druckmodule. Zwei Druckmodul Anschlüsse und ein integrierter barometrischer Sensor ermöglichen eine flexible Anpassung an unterschiedliche Druckmessaufgaben.

Eine wesentliche Stärke des Additel ADT 227 sind seine umfangreichen Dokumentationsfunktionen. Kalibrieraufgaben können direkt auf dem Gerät angelegt, durchgeführt und gespeichert werden. Dabei unterstützt der Kalibrator automatisierte Datenerfassung, Gut Schlecht Bewertungen und die Berechnung wichtiger Ergebnisse wie beispielsweise der Hysterese.

Bei europascal erhalten Sie den Additel ADT 227 sowie passende Druckmodule und Zubehör für professionelle Prozesskalibrierungen. Weitere Informationen zu Kalibrierdienstleistungen erhalten Sie beim europascal Kalibrierservice.

Ihre Vorteile auf einen Blick

• Hochpräziser dokumentierender Multifunktions Prozesskalibrator
• Elektrische Genauigkeit von 0,005 % RD + 0,005 % FS
• Messen, Erzeugen und Simulieren elektrischer Prozesssignale
• Druckmessung über externe digitale Druckmodule
• Zwei Druckmodul Anschlüsse
• Integriertes Barometer
• Differenzdruckmessung bei hohem statischem Druck
• Genauigkeit bis 0,002 % FS im High Static Differential Pressure Modus
• Temperaturmessung mit RTDs und Thermoelementen
• RTD Messung und Simulation
• Thermoelement Messung und Simulation
• Strommessung und Stromausgabe
• Spannungsmessung und Spannungsausgabe
• Widerstandsmessung und Widerstandssimulation
• Frequenzmessung und Frequenzausgabe
• 24 V Loop Versorgung
• Schalterprüfung
• True RMS Spannungsmessung
• Wechselspannungsmessung bis 300 V AC
• Dokumentierende Kalibrierfunktionen
• Bis zu 10.000 Kalibrieraufgaben speicherbar
• Automatische Datenerfassung
• Automatische Gut Schlecht Bewertung
• Hystereseberechnung
• Umfangreicher Datenlogger
• Grafische Trenddarstellung
• Optional vollständige HART Kommunikation
• Großer Farb Touchscreen
• USB Type C
• Bluetooth
• IP67 Schutzart
• Fallprüfung aus einem Meter Höhe
• Akkulaufzeit bis zu 35 Stunden
• ISO 17025 akkreditierte Kalibrierung mit Kalibrierdaten laut Hersteller

Der Additel ADT 227 vereint damit zahlreiche Funktionen, für die bei klassischen Kalibrieraufbauten mehrere einzelne Messgeräte und zusätzliche Dokumentationslösungen erforderlich wären.

Additel ADT 227 für anspruchsvolle Kalibrieranwendungen

Der Additel ADT 227 richtet sich besonders an Kalibrierlaboratorien und Servicetechniker, bei denen neben einer hohen Messgenauigkeit auch die Dokumentation der Kalibrierergebnisse eine wichtige Rolle spielt.

Typische Einsatzbereiche sind:

• Kalibrierlaboratorien
• Werkskalibrierlaboratorien
• Qualitätssicherung
• Prüfmittelüberwachung
• Prozessindustrie
• Chemische Industrie
• Petrochemische Industrie
• Pharmazeutische Industrie
• Lebensmittelindustrie
• Energieversorgung
• Maschinenbau
• Anlagenbau
• Produktion
• Wartung und Instandhaltung
• Mobiler Kalibrierservice

Der ADT 227 kann beispielsweise bei der Kalibrierung eines Drucktransmitters gleichzeitig den Referenzdruck über ein angeschlossenes Druckmodul und das elektrische Ausgangssignal des Prüflings erfassen.

Damit stehen sämtliche relevanten Messwerte innerhalb eines Gerätes zur Verfügung und können direkt in die dokumentierende Kalibrieraufgabe übernommen werden.

Dokumentierende Kalibrierung mit dem Additel ADT 227

Ein wichtiger Unterschied des Additel ADT 227 gegenüber einfacheren Multifunktionskalibratoren ist die integrierte Aufgabenverwaltung.

Auf dem Gerät können bis zu 10.000 dokumentierte Kalibrieraufgaben gespeichert werden.

Kalibrieraufgaben lassen sich beispielsweise für:

• Temperaturinstrumente
• Druckmessgeräte
• Durchflussinstrumente
• Loop Instrumente

erstellen.

Während der Durchführung können Messwerte automatisiert erfasst werden. Der ADT 227 kann darüber hinaus Ergebnisse bewerten und unter anderem Gut Schlecht Entscheidungen sowie Hystereseberechnungen durchführen.

Die gespeicherten Informationen können anschließend in die Additel ACal Kalibriersoftware übertragen werden.

Dadurch eignet sich das Gerät besonders für Unternehmen, die papierlose Kalibrierprozesse aufbauen oder bestehende digitale Prüfmittelprozesse unterstützen möchten.

Umfangreicher Datenlogger

Zusätzlich zu den dokumentierenden Kalibrieraufgaben verfügt der Additel ADT 227 über eine leistungsfähige Datenlogger Funktion.

Der Kalibrator kann Druck, Temperatur und elektrische Signale über längere Zeiträume aufzeichnen.

Die gespeicherten Messwerte können anschließend numerisch oder grafisch dargestellt werden. Dadurch lassen sich zeitliche Trends direkt auf dem Gerät erkennen.

Der ADT 227 kann laut Hersteller bis zu 500 Loggergebnisse speichern.

Jedes Ergebnis kann bis zu:

1.000.000 Aufzeichnungen

enthalten.

Dabei können innerhalb einer Aufzeichnung gleichzeitig Werte von bis zu:

7 Kanälen

gespeichert werden.

Jeder Messwert erhält Datum und Zeitstempel.

Diese Funktion ist beispielsweise für Langzeitmessungen, Stabilitätsuntersuchungen, Druckprüfungen und die Überwachung von Prozessparametern interessant.

Optionale vollständige HART Kommunikation

Der Additel ADT 227 ist zusätzlich als Variante ADT 227 HART erhältlich.

Diese Version verfügt über einen integrierten vollständigen HART Kommunikator.

Damit können intelligente HART Transmitter nicht nur elektrisch gemessen, sondern zusätzlich digital angesprochen, überwacht und konfiguriert werden.

Additel integriert hierfür eine umfangreiche DD Bibliothek für unterschiedliche HART Instrumente. Die Bibliothek wird vom Hersteller regelmäßig aktualisiert.

Die HART Funktion ist insbesondere bei der Prüfung moderner:

• Drucktransmitter
• Temperaturtransmitter
• Differenzdrucktransmitter
• Durchflussmessumformer
• weiteren Smart Transmittern

von Vorteil.

Dadurch kann der ADT 227 HART mehrere Funktionen eines Prozesskalibrators und eines separaten HART Kommunikators innerhalb eines einzigen mobilen Gerätes übernehmen.

Flexible Druckmessung

Der Additel ADT 227 verfügt über zwei Anschlüsse für externe digitale Druckmodule.

Damit können unterschiedliche Druckbereiche entsprechend der jeweiligen Kalibrieraufgabe eingesetzt werden.

Durch den modularen Aufbau muss nicht für jeden Druckbereich ein separates vollständiges Messgerät verwendet werden. Stattdessen wird das passende Druckmodul mit dem ADT 227 verbunden.

Zusätzlich verfügt der Kalibrator über einen integrierten barometrischen Sensor.

Typische Prüflinge sind:

• Drucktransmitter
• Druckmessumformer
• Manometer
• Digitalmanometer
• Drucksensoren
• Druckschalter
• Differenzdrucktransmitter

Weitere Lösungen für Druckmessungen finden Sie im Bereich Druckmesstechnik bei europascal.

Hochgenaue Differenzdruckmessung

Für anspruchsvolle Differenzdruckanwendungen besitzt der Additel ADT 227 einen speziellen High Static Differential Pressure Modus.

Dabei werden zwei Drucksensoren eingesetzt und deren Messwerte über ein spezielles Berechnungsverfahren miteinander verrechnet.

Additel gibt für diesen Modus eine Differenzdruck Genauigkeit bis:

0,002 % FS

an.

Diese Funktion ist insbesondere bei Anwendungen interessant, bei denen kleine Druckdifferenzen unter gleichzeitig hohem statischem Systemdruck präzise gemessen werden müssen.

Elektrische Mess und Simulationsfunktionen

Der Additel ADT 227 Prozesskalibrator unterstützt zahlreiche elektrische Prozesssignale.

Dazu zählen unter anderem:

• Gleichstrom
• Gleichspannung
• Widerstand
• Frequenz
• Impulse
• Schaltsignale

Signale können je nach Messgröße gemessen, erzeugt oder simuliert werden.

Die elektrische Genauigkeit beträgt bis zu:

0,005 % RD + 0,005 % FS

Bei der Stromausgabe steht beispielsweise ein Bereich von 0 bis 25 mA zur Verfügung.

Damit eignet sich der ADT 227 hervorragend für klassische 4 bis 20 mA Anwendungen.

Bei einem Zweileiter Transmitter kann zudem die integrierte Loop Versorgung eingesetzt werden.

Temperaturmessung und Simulation

Neben elektrischen und pneumatischen Messgrößen unterstützt der Additel ADT 227 verschiedene Temperatursensoren.

Dazu gehören insbesondere:

• Pt100
• weitere RTDs
• Thermoelemente

Der Kalibrator kann diese Sensorsignale messen und simulieren.

Damit lassen sich komplette Temperaturmessketten prüfen.

Bei einem Temperaturtransmitter kann der ADT 227 beispielsweise ein definiertes Pt100 Signal simulieren. Das elektrische Ausgangssignal des Transmitters wird gleichzeitig gemessen und mit dem erwarteten Wert verglichen.

Additel hat bei der ADT 227 Serie zusätzlich die Thermoelement Messperformance und die Vergleichsstellenkompensation gegenüber früheren Gerätegenerationen verbessert.

True RMS und Hochspannungsmessung

Der Additel ADT 227 in der Non Ex Ausführung verfügt außerdem über eine True RMS Spannungsmessung.

Wechselspannungen können bis:

300 V AC

gemessen werden.

Die True RMS Funktion ermöglicht die Bestimmung des tatsächlichen Effektivwertes auch bei Signalen, die nicht ideal sinusförmig sind.

Diese Funktion erweitert den ADT 227 über klassische Prozesskalibrieraufgaben hinaus und kann bei Wartungs und Servicearbeiten den Bedarf an einem zusätzlichen Multimeter reduzieren.

Integrierte Prüf Anwendungen

Der Additel ADT 227 verfügt über verschiedene integrierte Anwendungen zur Unterstützung wiederkehrender Kalibrieraufgaben.

Dazu gehören:

• High Static Differential Pressure
• Druck Leckprüfung
• Sicherheitsventil Prüfung
• Analoge Transmitter Kalibrierung
• Einheitenumrechnung
• Thermische Berechnungen
• Snapshot Funktion
• Dokumentierende Kalibrieraufgaben

Bei der Sicherheitsventil Prüfung zeichnet das Gerät während des Öffnungsvorgangs beispielsweise bis zu 10 Messwerte pro Sekunde auf, um den Öffnungsdruck möglichst zuverlässig zu erfassen.

Bei der Leckprüfung wird dagegen automatisch der Druckabfall ausgewertet.

Technische Highlights

Der Additel ADT 227 kombiniert hohe Genauigkeit mit einer Vielzahl moderner Funktionen:

• Elektrische Genauigkeit 0,005 % RD + 0,005 % FS
• High Static Differential Pressure bis 0,002 % FS
• Zwei Anschlüsse für Druckmodule
• Integriertes Barometer
• Dokumentierende Kalibrierung
• Bis zu 10.000 Kalibrieraufgaben
• Umfangreicher Datenlogger
• HART optional
• True RMS
• Wechselspannungsmessung bis 300 V AC
• Temperaturmessung und Simulation
• Farb Touchscreen
• USB Type C
• Bluetooth
• IP67 Schutz
• Akkulaufzeit bis 35 Stunden

Technische Daten

Additel ADT 227 im Vergleich zu ADT 226, ADT 226Ex und ADT 227Ex

Innerhalb der Additel Prozesskalibrator Serie können Anwender gezielt zwischen Standard, High Accuracy und eigensicheren Varianten wählen.

Der Additel ADT 226 ist der vielseitige Standard Prozesskalibrator der Serie. Er bietet eine elektrische Genauigkeit von 0,015 % RD + 0,005 % FS und kombiniert Druck, Temperatur sowie elektrische Kalibrierfunktionen.

Der Additel ADT 226Ex bietet die grundlegenden Funktionen des ADT 226 in einer eigensicheren Ausführung für geeignete Anwendungen in explosionsgefährdeten Bereichen.

Der Additel ADT 227 ist die High Accuracy Variante. Mit 0,005 % RD + 0,005 % FS, Dokumentationsfunktionen, umfangreichem Datenlogging und optionaler HART Kommunikation richtet er sich an besonders anspruchsvolle Kalibrieraufgaben.

Der Additel ADT 227Ex kombiniert die erweiterten Funktionen der ADT 227 Serie mit einer eigensicheren Ausführung für explosionsgefährdete Bereiche.

Damit lässt sich die passende Variante abhängig von Genauigkeitsanforderung, Dokumentationsbedarf und Einsatzumgebung auswählen.

Warum den Additel ADT 227 wählen?

Der Additel ADT 227 empfiehlt sich insbesondere dann, wenn hohe elektrische Genauigkeit mit umfangreichen Dokumentationsfunktionen kombiniert werden soll.

Während einfache Prozesskalibratoren primär Messwerte anzeigen und Signale erzeugen, kann der ADT 227 komplette Kalibrieraufgaben verwalten und dokumentieren.

Bis zu 10.000 Aufgaben können gespeichert werden. Automatische Datenerfassung, Bewertung der Ergebnisse und Hystereseberechnung erleichtern standardisierte Kalibrierabläufe.

Der integrierte Datenlogger erweitert die Möglichkeiten zusätzlich. Druck, Temperatur und elektrische Signale können über lange Zeiträume aufgezeichnet und anschließend grafisch ausgewertet werden.

Mit optionaler vollständiger HART Kommunikation wird der ADT 227 zudem zu einem leistungsfähigen Werkzeug für moderne Smart Transmitter.

Das robuste IP67 Gehäuse, der große Farb Touchscreen, Bluetooth und die lange Akkulaufzeit von bis zu 35 Stunden unterstützen den mobilen Einsatz.

Typische Kalibrieranwendungen mit dem Additel ADT 227

Der Additel ADT 227 Prozesskalibrator eignet sich für zahlreiche professionelle Prüf und Kalibrieraufgaben.

Typische Prüflinge sind:

• Drucktransmitter
• Differenzdrucktransmitter
• Manometer
• Drucksensoren
• Druckschalter
• Sicherheitsventile
• Temperaturtransmitter
• Pt100 Messketten
• RTD Transmitter
• Thermoelement Transmitter
• 4 bis 20 mA Transmitter
• HART Transmitter
• Prozessanzeigen
• Regler
• SPS Eingangskarten
• Frequenzgeräte
• elektrische Schalter

Besonders interessant ist der ADT 227 für wiederkehrende Kalibrierungen. Vorgegebene Aufgaben können gespeichert und von verschiedenen Technikern nach einem einheitlichen Ablauf durchgeführt werden.

Bei europascal erhalten Sie den Additel ADT 227 sowie passende Druckmodule, Druckerzeuger und weiteres Zubehör für professionelle Prozesskalibrierungen.

Weitere Lösungen finden Sie im Bereich Druckmesstechnik bei europascal. Informationen zur rückführbaren Kalibrierung Ihrer Prozesskalibratoren und Messgeräte erhalten Sie beim europascal Kalibrierservice.
