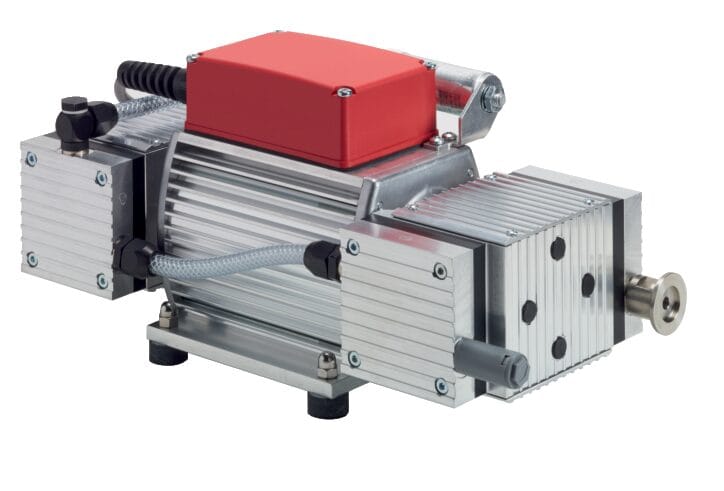

Die europascal EP-MVAC 015 ist eine kompakte Membranvakuumpumpe für Anwendungen, bei denen ein trockenes und ölfreies Vakuum benötigt wird. Mit einem Saugvermögen von 0,55 m³/h bei 50 Hz, einem Enddruck von ≤ 0,5 hPa und einer robusten, kompakten Bauweise eignet sich die Vakuumpumpe besonders für Laboranwendungen, Kalibrieraufgaben und kleinere Vakuumsysteme.

Die EP-MVAC 015 arbeitet ohne Öl im Pumpenraum. Dadurch können Verunreinigungen empfindlicher Messgeräte, Vakuumleitungen oder Kalibriersysteme durch Pumpenöl vermieden werden. Gerade bei messtechnischen Anwendungen ist dies ein wichtiger Vorteil, wenn saubere und reproduzierbare Vakuumbedingungen benötigt werden.

Mit einem Gewicht von lediglich 7,5 kg lässt sich die europascal EP-MVAC 015 flexibel in bestehende Prüf und Kalibrieraufbauten integrieren. Der Vakuumeingang ist als DN 16 ISO KF ausgeführt. Am Ausgang steht ein G 1/8 Zoll Anschluss mit Schalldämpfer zur Verfügung. Der Emissionsschalldruckpegel beträgt maximal 52 dB(A).

Die Versorgung erfolgt über 230 V bei 50 Hz. Damit kann die Membranvakuumpumpe ohne spezielle industrielle Spannungsversorgung an üblichen Laborarbeitsplätzen eingesetzt werden.

europascal unterstützt Sie bei der Auswahl geeigneter Komponenten für professionelle Druck und Vakuumkalibrieranlagen. Über den europascal Kalibrierservice erhalten Sie außerdem professionelle Kalibrierleistungen für Druck und Vakuummesstechnik.

Ihre Vorteile auf einen Blick

• Kompakte Membranvakuumpumpe
• Trockenes und ölfreies Pumpprinzip
• Saugvermögen 0,55 m³/h bei 50 Hz
• Enddruck ≤ 0,5 hPa
• Netzversorgung 230 V, 50 Hz
• Stromaufnahme 1,1 A
• Eingang DN 16 ISO KF
• Ausgang G 1/8 Zoll mit Schalldämpfer
• Maximaler Auspuffdruck 1100 hPa
• Emissionsschalldruckpegel ≤ 52 dB(A)
• Schutzart IP54
• Gewicht nur 7,5 kg
• Konvektionsgekühlt
• Umgebungstemperatur 12 bis 40 °C
• Leckrate 5 × 10⁻⁴ Pa m³/s
• Ideal für saubere Vakuumanwendungen
• Geeignet für Labor und Kalibriertechnik
• Keine Kontamination durch Pumpenöl
• Kompakte Integration in bestehende Systeme
• Beratung und Service durch europascal

Die technischen Daten stammen aus dem aktuellen europascal Datenblatt zur EP-MVAC 015.

Ideal für anspruchsvolle Vakuumanwendungen

Die europascal EP-MVAC 015 Membranvakuumpumpe ist insbesondere für Anwendungen geeignet, bei denen moderate Saugvermögen mit einem sauberen und trockenen Vakuum kombiniert werden sollen.

Typische Anwendungen sind beispielsweise:

• Vakuumkalibrieranlagen
• Druckkalibrierung
• Vakuumkalibrierung
• Laborvakuum
• Evakuierung kleiner Volumina
• Prüfstände
• Referenzmesssysteme
• kleinere Vakuumkammern
• Forschung und Entwicklung
• industrielle Messaufbauten
• Qualitätssicherung

Gerade für Vakuumkalibrierungen kann das ölfreie Pumpprinzip von Vorteil sein. Messleitungen, Prüflinge und Referenzsensoren werden nicht mit Vakuumpumpenöl beaufschlagt.

Trockenes und ölfreies Vakuum

Ein wesentliches Merkmal der EP-MVAC 015 ist das Membranpumpenprinzip.

Bei einer Membranvakuumpumpe wird das Gas durch eine sich periodisch bewegende Membran gefördert. Das Volumen des Pumpenraumes wird dabei abwechselnd vergrößert und verkleinert.

Beim Vergrößern des Pumpenraumes wird Gas über den Einlass angesaugt. Beim anschließenden Verkleinern wird das Gas komprimiert und über den Ausgang ausgestoßen.

Da für diesen Vorgang kein Öl im eigentlichen Schöpfraum benötigt wird, kann ein trockenes und ölfreies Vakuum erzeugt werden.

Das europascal Datenblatt hebt diesen Einsatzbereich ausdrücklich hervor.

Saugvermögen von 0,55 m³/h

Das Saugvermögen der europascal EP-MVAC 015 beträgt bei einer Netzfrequenz von 50 Hz:

0,55 m³/h

Dies entspricht etwa:

9,2 l/min

und macht die Pumpe besonders für kleinere Vakuumvolumina geeignet.

Bei Kalibrieraufbauten mit kurzen Leitungen und kleinen Prüfkammervolumina bietet dieses Saugvermögen eine kompakte Lösung, ohne eine wesentlich größere Vakuumpumpe einsetzen zu müssen.

Enddruck bis 0,5 hPa

Der spezifizierte Enddruck ohne Gasballast beträgt:

≤ 0,5 hPa

Da:

1 hPa = 1 mbar

entspricht dies:

≤ 0,5 mbar

beziehungsweise:

≤ 50 Pa

Damit eignet sich die EP-MVAC 015 für Anwendungen im Grob und unteren Feinvakuumbereich.

Für besonders niedrige Drücke kann eine Membranpumpe außerdem als erste Pumpstufe innerhalb eines mehrstufigen Vakuumsystems eingesetzt werden, sofern die jeweilige Anlagenkonfiguration dafür vorgesehen ist.

DN 16 ISO KF Vakuumanschluss

Der Eingang der europascal EP-MVAC 015 ist als:

DN 16 ISO KF

ausgeführt.

ISO KF Anschlüsse sind in der Vakuumtechnik weit verbreitet und ermöglichen eine einfache Verbindung mit standardisierten Komponenten.

Dazu gehören beispielsweise:

• Vakuumschläuche
• KF Zentrierringe
• Spannringe
• T Stücke
• Ventile
• Vakuummessgeräte
• Vakuumkammern
• Adapter

Die Verwendung eines genormten Vakuumanschlusses erleichtert die Integration der Pumpe in vorhandene Systeme.

Ausgang mit Schalldämpfer

Der Ausgang der EP-MVAC 015 ist als:

G 1/8 Zoll

ausgeführt.

Das Datenblatt nennt zusätzlich einen integrierten beziehungsweise vorgesehenen Schalldämpfer.

Der maximale zulässige Auspuffdruck beträgt:

1100 hPa

Dadurch eignet sich die Pumpe für typische Labor und Kalibrieranwendungen mit freier oder entsprechend ausgelegter Abluftführung.

Niedriger Geräuschpegel

Für die europascal EP-MVAC 015 wird ein Emissionsschalldruckpegel von:

≤ 52 dB(A)

angegeben.

Dies ist besonders für Laborarbeitsplätze interessant, an denen Mitarbeiter regelmäßig in unmittelbarer Nähe der Vakuumpumpe arbeiten.

Der am Ausgang verwendete Schalldämpfer unterstützt einen angenehmeren Betrieb.

Kompakte Bauform und nur 7,5 kg Gewicht

Die EP-MVAC 015 ist als kompakte Vakuumpumpe ausgelegt.

Das Gewicht beträgt lediglich:

7,5 kg.

Dadurch lässt sich die Pumpe vergleichsweise einfach in Prüfstände, Laboraufbauten oder Kalibrieranlagen integrieren.

Auch eine spätere Änderung des Aufbaus oder der Einsatz an unterschiedlichen Arbeitsplätzen wird durch das geringe Gewicht erleichtert.

Schutzart IP54

Die EP-MVAC 015 verfügt über die Schutzart:

IP54.

Die erste Kennziffer 5 beschreibt einen Schutz gegen Staub in einer Menge, die die Funktion des Gerätes beeinträchtigen könnte.

Die zweite Kennziffer 4 steht für Schutz gegen Spritzwasser aus unterschiedlichen Richtungen.

Die tatsächlichen Einsatzbedingungen müssen dennoch den Vorgaben des Herstellers beziehungsweise des europascal Datenblattes entsprechen.

Konvektionsgekühlter Betrieb

Die Kühlung der Membranvakuumpumpe erfolgt standardmäßig durch:

Konvektion

Es ist damit keine zusätzliche externe Kühlwasserversorgung erforderlich.

Die zulässige Umgebungstemperatur beträgt laut Datenblatt:

12 bis 40 °C.

Dies erleichtert die Integration in typische Labor und industrielle Arbeitsumgebungen.

Netzversorgung mit 230 V

Die europascal EP-MVAC 015 ist für:

230 V bei 50 Hz

ausgelegt.

Die Stromaufnahme beträgt:

1,1 A.

Dadurch kann die Pumpe an einer üblichen 230 V Versorgung betrieben werden und benötigt keine spezielle Drehstromversorgung.

Gerade bei kleineren Labor und Kalibrierarbeitsplätzen erleichtert dies die Installation.

Technische Highlights

Modell: europascal EP-MVAC 015

Geräteart: Membranvakuumpumpe

Pumpprinzip: trocken und ölfrei

Saugvermögen: 0,55 m³/h

Enddruck: ≤ 0,5 hPa

Netzspannung: 230 V bei 50 Hz

Stromaufnahme: 1,1 A

Vakuumeingang: DN 16 ISO KF

Ausgang: G 1/8 Zoll mit Schalldämpfer

Maximaler Auspuffdruck: 1100 hPa

Emissionsschalldruckpegel: ≤ 52 dB(A)

Schutzart: IP54

Kühlung: Konvektion

Umgebungstemperatur: 12 bis 40 °C

Leckrate: 5 × 10⁻⁴ Pa m³/s

Gewicht: 7,5 kg

Technische Daten

Die Tabelle basiert vollständig auf den Spezifikationen des bereitgestellten europascal Datenblatts.

EP-MVAC 015 für Vakuumkalibrieranlagen

Ein besonders interessantes Einsatzgebiet der europascal EP-MVAC 015 sind kleinere Vakuumkalibrieranlagen.

Bei der Kalibrierung von Druck und Vakuummessgeräten muss das angeschlossene Volumen zunächst auf einen definierten Druck abgesenkt werden.

Die Membranpumpe bietet dafür eine ölfreie Vakuumerzeugung bis zu einem spezifizierten Enddruck von 0,5 mbar.

Damit kann sie beispielsweise für Anwendungen verwendet werden, bei denen keine sehr hohen Saugvermögen erforderlich sind und gleichzeitig eine Kontamination durch Pumpenöl vermieden werden soll.

Membranpumpe oder ölgeschmierte Drehschieberpumpe?

Welche Vakuumpumpe am besten geeignet ist, hängt von der jeweiligen Anwendung ab.

Eine ölgeschmierte Drehschieberpumpe kann in der Regel deutlich niedrigere Enddrücke erreichen.

Die europascal EP-MVAC 015 bietet dagegen den Vorteil eines trockenen und ölfreien Pumpprinzips.

Dies ist insbesondere interessant für:

• empfindliche Drucksensoren
• saubere Vakuumleitungen
• Messsysteme ohne Ölkontamination
• kompakte Laboraufbauten
• Anwendungen mit moderatem Vakuumbedarf

Wenn der benötigte Enddruck von ≤ 0,5 mbar für die Anwendung ausreichend ist, bietet die EP-MVAC 015 eine kompakte und unkomplizierte Lösung.

Warum die europascal EP-MVAC 015 wählen?

Die europascal EP-MVAC 015 Membranvakuumpumpe kombiniert eine kompakte Bauweise mit ölfreier Vakuumerzeugung.

Mit einem Saugvermögen von 0,55 m³/h, einem Enddruck von ≤ 0,5 mbar und einem Gewicht von lediglich 7,5 kg eignet sich die Pumpe besonders für kleinere Vakuum und Kalibrieranlagen.

Der standardisierte DN 16 ISO KF Eingang erleichtert die Integration in bestehende Vakuumsysteme.

Die Versorgung mit 230 V bei 50 Hz ermöglicht einen unkomplizierten Einsatz an typischen Laborarbeitsplätzen.

Zusätzlich sorgen die Schutzart IP54, Konvektionskühlung und ein Emissionsschalldruckpegel von maximal 52 dB(A) für einen praxisgerechten Einsatz.

Damit ist die EP-MVAC 015 besonders für Anwender interessant, die eine kompakte, trockene und ölfreie Vakuumpumpe für Labor, Messtechnik oder Kalibrieranwendungen benötigen.

Typische Anwendungen mit der europascal EP-MVAC 015

Die europascal EP-MVAC 015 eignet sich insbesondere für:

• Vakuumkalibrieranlagen
• Druckkalibrierung
• Vakuumkalibrierung
• kleinere Vakuumkammern
• Laborvakuum
• Referenzmesssysteme
• Prüfstände
• Forschung und Entwicklung
• industrielle Messtechnik
• Qualitätssicherung
