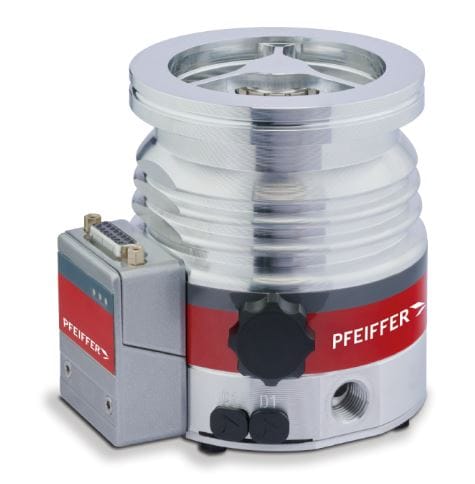

Die Pfeiffer Vacuum HiPace 30 Neo ist eine kompakte Turbomolekularpumpe für anspruchsvolle Hochvakuumanwendungen in Labor, Forschung, Analyse, Industrie sowie in Vakuummess und Kalibrieranlagen. Mit einem Saugvermögen von 32 l/s für Stickstoff (N₂) und einem Enddruck von 1 × 10⁻⁷ mbar verbindet die Pumpe hohe Vakuumleistung mit sehr kompakten Abmessungen und einem Gewicht von nur 1,5 kg.
Die HiPace 30 Neo arbeitet mit einer Nenndrehzahl von 90.000 min⁻¹ und erreicht diese innerhalb einer Hochlaufzeit von 65 Sekunden. Die integrierte Antriebselektronik TC 80, eine Versorgung mit 24 V DC ±10 % sowie RS485 und Remote Schnittstellen erleichtern die Integration in automatisierte Vakuumsysteme und Prüfstände. Die Einbaulage ist frei wählbar.
Neben dem hohen Saugvermögen für Stickstoff bietet die Pfeiffer Vacuum HiPace 30 Neo auch für andere Gase hohe Förderleistungen: 31 l/s für Argon, 30 l/s für Helium und 24 l/s für Wasserstoff. Damit eignet sie sich für vielfältige Anwendungen, bei denen ein kompaktes und leistungsfähiges Hochvakuumsystem benötigt wird.
Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für Druck und Vakuummesstechnik.
Ihre Vorteile auf einen Blick
- Kompakte Hochleistungs Turbomolekularpumpe
- Saugvermögen für N₂ 32 l/s
- Saugvermögen für Ar 31 l/s
- Saugvermögen für He 30 l/s
- Saugvermögen für H₂ 24 l/s
- Enddruck 1 × 10⁻⁷ mbar
- Nenndrehzahl 90.000 min⁻¹
- Variable Drehzahl 50 bis 100 %
- Hochlaufzeit nur 65 Sekunden
- Maximaler Vorvakuumdruck für N₂ 20 mbar
- Integrierte Antriebselektronik TC 80
- RS485 und Remote Schnittstellen
- Versorgung 24 V DC ±10 %
- Maximale Leistungsaufnahme 110 W
- Beliebige Einbaulage
- Hybride Lagerung
- Optionale Luft oder Wasserkühlung
- Schalldruckpegel ≤ 48 dB(A)
- Schutzart IP54
- Gewicht nur 1,5 kg
- Ideal für kompakte Hochvakuum und Kalibriersysteme
Die Angaben basieren auf dem aktuellen offiziellen Produktblatt und der Betriebsanleitung von Pfeiffer Vacuum.
Ideal für anspruchsvolle Hochvakuumanwendungen
Die Pfeiffer Vacuum HiPace 30 Neo eignet sich besonders für Anwendungen, bei denen hohe Saugleistung und sehr niedrige Drücke mit möglichst geringem Platzbedarf kombiniert werden müssen.
Dazu zählen Hochvakuum und Vakuumkalibrieranlagen, Massenspektrometer, analytische Messsysteme, Lecksuchsysteme, Forschungseinrichtungen, Laboranlagen, kleine Vakuumkammern, industrielle Prüfstände und Referenzmesssysteme.
Das geringe Gewicht von 1,5 kg und die beliebige Einbaulage bieten Konstrukteuren große Freiheit bei der Integration der Turbopumpe in kompakte Systeme.
Leistungsfähiges Turbomolekularpumpenprinzip
Die HiPace 30 Neo arbeitet nach dem Prinzip einer Turbomolekularpumpe. Schnell rotierende Rotorstufen übertragen einen gerichteten Impuls auf die Gasmoleküle und transportieren diese von der Hochvakuumseite in Richtung Vorvakuum.
Die Nenndrehzahl beträgt:
90.000 min⁻¹
Die Drehzahl kann im Bereich von 50 bis 100 % variiert werden.
Eine Turbomolekularpumpe benötigt grundsätzlich eine geeignete Vorvakuumpumpe. Durch die Kombination mit einer trockenen Membran oder Scrollpumpe kann ein vollständig trockenes Pumpsystem aufgebaut werden.
Saugvermögen von 32 l/s für Stickstoff
Ein wesentliches Leistungsmerkmal der Pfeiffer Vacuum HiPace 30 Neo ist das hohe Saugvermögen.
Für Stickstoff N₂ beträgt es:
32 l/s
Dies entspricht rechnerisch:
115,2 m³/h
Für weitere Gase spezifiziert Pfeiffer Vacuum 31 l/s für Argon, 30 l/s für Helium und 24 l/s für Wasserstoff.
Die hohe Saugleistung bei gleichzeitig kompakter Bauform macht die HiPace 30 Neo besonders interessant für kleine Hochvakuumkammern und analytische Systeme.
Enddruck bis 1 × 10⁻⁷ mbar
Der spezifizierte Enddruck der HiPace 30 Neo beträgt:
1 × 10⁻⁷ mbar
Das entspricht:
0,0000001 mbar
beziehungsweise:
1 × 10⁻⁵ Pa.
Damit ermöglicht die Turbomolekularpumpe die Erzeugung eines ausgeprägten Hochvakuums.
Der tatsächlich erreichbare Druck einer vollständigen Anlage hängt jedoch auch von der Vorpumpe, der Dichtheit des Systems, der Ausgasung der verwendeten Materialien, der Vakuumkammer und den jeweiligen Betriebsbedingungen ab.
Hohe Verdichtungsverhältnisse
Für eine Turbomolekularpumpe ist neben dem Saugvermögen das Verdichtungsverhältnis eine wichtige Kenngröße. Es beschreibt das Verhältnis zwischen Vorvakuumdruck und Hochvakuumdruck für eine bestimmte Gasart.
Pfeiffer Vacuum spezifiziert beispielsweise für Argon ein Verdichtungsverhältnis von 1 × 10¹¹ und für Wasserstoff 1 × 10⁴.
Die Abhängigkeit von der Gasart ist ein typisches Merkmal von Turbomolekularpumpen und muss bei der Dimensionierung anspruchsvoller Vakuumsysteme berücksichtigt werden.
Vorvakuum bis 20 mbar für Stickstoff
Die HiPace 30 Neo benötigt für den Betrieb eine geeignete Vorvakuumpumpe.
Der maximal zulässige Vorvakuumdruck beträgt laut Pfeiffer Vacuum:
| Gas | Maximaler Vorvakuumdruck |
|---|---|
| Stickstoff N₂ | 20 mbar |
| Argon Ar | 16 mbar |
| Helium He | 20 mbar |
| Wasserstoff H₂ | 7 mbar |
Diese Werte zeigen, dass die Anforderungen an die Vorpumpe von der verwendeten Gasart abhängig sind.
Für saubere Kalibrier und Messsysteme bietet sich die Kombination mit einer geeigneten trockenen Vorpumpe an.
Schnelle Hochlaufzeit
Vom Start bis zum Erreichen der vorgesehenen Betriebsdrehzahl benötigt die HiPace 30 Neo lediglich:
65 Sekunden.
Diese kurze Hochlaufzeit ist insbesondere für automatisierte Prüfstände und Anlagen interessant, bei denen das Vakuumsystem regelmäßig gestartet wird.
Integrierte TC 80 Antriebselektronik
Die HiPace 30 Neo verfügt über eine integrierte elektronische Antriebseinheit:
TC 80
Die Versorgung erfolgt mit:
24 V DC ±10 %
Die maximale Leistungsaufnahme beträgt:
110 W
bei einem maximalen Strom von:
5,6 A.
Die integrierte Elektronik reduziert den Aufwand für zusätzliche externe Steuerungskomponenten und erleichtert die Integration der Turbopumpe in kompakte Systeme.
RS485 und Remote Schnittstellen
Zur Kommunikation stehen bei der Pfeiffer Vacuum HiPace 30 Neo:
RS485
und:
Remote
zur Verfügung.
Dadurch kann die Turbomolekularpumpe in automatisierte Prüf und Vakuumanlagen eingebunden werden.
Für Kalibrieranlagen bietet dies beispielsweise die Möglichkeit, Pumpenfunktionen in übergeordnete Prozess und Anlagensteuerungen zu integrieren.
Flexible Kühlung
Im Standardbetrieb nennt die Betriebsanleitung natürliche Konvektion als Kühlmethode. Optional sind Luftkühlung mit Zwangskonvektion sowie Wasserkühlung möglich. Bei Wasserkühlung nennt Pfeiffer Vacuum einen Kühlwasserstrom von 75 l/h und eine Kühlwassertemperatur von 5 bis 25 °C.
Damit kann das Kühlkonzept an die thermischen Bedingungen des jeweiligen Vakuumsystems angepasst werden.
Beliebige Einbaulage
Die zulässige Einbaulage wird von Pfeiffer Vacuum als:
beliebig
angegeben.
Das erleichtert die Konstruktion besonders kompakter Hochvakuumsysteme erheblich.
Je nach Platzverhältnissen kann die Pumpe so positioniert werden, dass Vakuumleitungen möglichst kurz bleiben und der vorhandene Bauraum optimal genutzt wird.
Schutzart IP54
Für die HiPace 30 Neo wird die Schutzart:
IP54
angegeben.
Damit besitzt das Gerät einen definierten Schutz gegen Staub und Spritzwasser. Die konkreten Installations und Umgebungsbedingungen müssen dennoch den Vorgaben der Pfeiffer Vacuum Betriebsanleitung entsprechen.
Niedriger Schalldruckpegel
Der Schalldruckpegel beträgt nach EN ISO 2151:
≤ 48 dB(A).
Dies ist insbesondere für Labor, Analyse und Forschungsumgebungen interessant, in denen die Vakuumpumpe in unmittelbarer Nähe von Arbeitsplätzen betrieben wird.
Technische Highlights
Modell: Pfeiffer Vacuum HiPace 30 Neo
Geräteart: Turbomolekularpumpe
Saugvermögen N₂: 32 l/s
Saugvermögen Ar: 31 l/s
Saugvermögen He: 30 l/s
Saugvermögen H₂: 24 l/s
Enddruck: 1 × 10⁻⁷ mbar
Nenndrehzahl: 90.000 min⁻¹
Drehzahlbereich: 50 bis 100 %
Hochlaufzeit: 65 s
Maximaler Vorvakuumdruck N₂: 20 mbar
Antriebselektronik: TC 80
Schnittstellen: RS485, Remote
Versorgung: 24 V DC ±10 %
Maximale Leistungsaufnahme: 110 W
Maximaler Strom: 5,6 A
Lagerung: Hybrid
Einbaulage: beliebig
Kühlung: natürliche Konvektion, optional Luft oder Wasser
Schalldruckpegel: ≤ 48 dB(A)
Schutzart: IP54
Gewicht: 1,5 kg
Technische Daten
| Merkmal | Pfeiffer Vacuum HiPace 30 Neo |
|---|---|
| Hersteller | Pfeiffer Vacuum |
| Modell | HiPace 30 Neo |
| Geräteart | Turbomolekularpumpe |
| Saugvermögen N₂ | 32 l/s |
| Saugvermögen Ar | 31 l/s |
| Saugvermögen He | 30 l/s |
| Saugvermögen H₂ | 24 l/s |
| Enddruck | 1 × 10⁻⁷ mbar |
| Max. Vorvakuum N₂ | 20 mbar |
| Max. Vorvakuum Ar | 16 mbar |
| Max. Vorvakuum He | 20 mbar |
| Max. Vorvakuum H₂ | 7 mbar |
| Nenndrehzahl | 90.000 min⁻¹ |
| Drehzahlbereich | 50 bis 100 % |
| Hochlaufzeit | 65 s |
| Antriebselektronik | TC 80 |
| Schnittstellen | RS485, Remote |
| Versorgung | 24 V DC ±10 % |
| Leistungsaufnahme max. | 110 W |
| Strom max. | 5,6 A |
| Lagerung | Hybrid |
| Einbaulage | beliebig |
| Kühlung Standard | Natürliche Konvektion |
| Kühlung optional | Luft oder Wasser |
| Schalldruckpegel | ≤ 48 dB(A) |
| Schutzart | IP54 |
| Gewicht | 1,5 kg |
Die technischen Werte basieren auf dem aktuellen offiziellen Pfeiffer Vacuum Produktblatt und der Betriebsanleitung.
HiPace 30 Neo für Vakuumkalibrieranlagen
Die Pfeiffer Vacuum HiPace 30 Neo eignet sich sehr gut als Hochvakuumpumpe in kompakten Vakuumkalibrieranlagen.
Zunächst erzeugt eine geeignete Vorpumpe das notwendige Vorvakuum. Anschließend übernimmt die HiPace 30 Neo die weitere Druckreduzierung.
Mit einem Enddruck von 1 × 10⁻⁷ mbar und einem Saugvermögen für Stickstoff von 32 l/s bietet die Pumpe eine leistungsfähige Grundlage für die Erzeugung niedriger Referenzdrücke.
Besonders interessant ist die Kombination mit einer trockenen Vorpumpe. Dadurch kann ein Hochvakuumsystem aufgebaut werden, das ohne ölgeschmierte Vorpumpe auskommt.
HiPace 10 Neo und HiPace 30 Neo im Vergleich
Die HiPace 30 Neo ist innerhalb der kompakten HiPace Baureihe für ein höheres Saugvermögen ausgelegt als die kleinere HiPace 10 Neo.
Bei der HiPace 30 Neo stehen insbesondere 32 l/s Saugvermögen für Stickstoff, der Enddruck von 1 × 10⁻⁷ mbar und das geringe Gewicht von 1,5 kg im Vordergrund.
Damit eignet sie sich besonders für Anwendungen, bei denen gegenüber kleineren Turbopumpen eine höhere Saugleistung benötigt wird, gleichzeitig aber eine sehr kompakte Bauweise erhalten bleiben soll.
Warum die Pfeiffer Vacuum HiPace 30 Neo wählen?
Die Pfeiffer Vacuum HiPace 30 Neo Turbomolekularpumpe kombiniert hohe Saugleistung mit kompakten Abmessungen und flexiblen Integrationsmöglichkeiten.
Das Saugvermögen von 32 l/s für Stickstoff ermöglicht eine leistungsfähige Evakuierung kompakter Hochvakuumsysteme. Gleichzeitig erreicht die Pumpe einen spezifizierten Enddruck von 1 × 10⁻⁷ mbar.
Die Hochlaufzeit von lediglich 65 Sekunden sorgt für eine schnelle Betriebsbereitschaft. Die integrierte TC 80 Antriebselektronik sowie RS485 und Remote Schnittstellen erleichtern die Einbindung in automatisierte Anlagen.
Mit einem Gewicht von nur 1,5 kg und einer beliebigen Einbaulage bietet die HiPace 30 Neo zudem große konstruktive Freiheit.
Damit ist sie eine leistungsfähige Lösung für Labor, Forschung, Analyse, Vakuummesstechnik und professionelle Kalibrieranlagen.
Typische Kalibrieranwendungen mit der Pfeiffer Vacuum HiPace 30 Neo
Die Pfeiffer Vacuum HiPace 30 Neo eignet sich für Vakuumkalibrieranlagen, Kalibrierung von Vakuummessgeräten, Referenzvakuumsysteme, Hochvakuum Prüfstände, Laborvakuum, Massenspektrometrie, Lecksuchsysteme, analytische Geräte, Forschung und Entwicklung sowie industrielle Hochvakuumsysteme.
