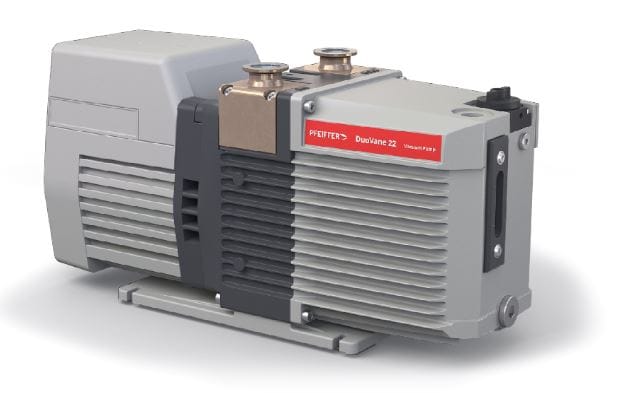

Die Pfeiffer Vacuum DuoVane 6 – 22 bilden eine leistungsstarke Baureihe zweistufiger, ölgeschmierter Drehschieberpumpen für professionelle Vakuumanwendungen in Labor, Industrie, Forschung und Kalibriertechnik. Die Serie umfasst die Modelle DuoVane 6, DuoVane 12, DuoVane 18 und DuoVane 22 und deckt bei 50 Hz ein nominelles Saugvermögen von 5,5 bis 19,5 m³/h ab. Bei 60 Hz stehen je nach Modell bis zu 22,5 m³/h zur Verfügung. Alle Modelle erreichen bei geschlossenem Gasballast einen Enddruck von 3 × 10⁻³ mbar.
Die zweistufige Konstruktion ermöglicht einen niedrigen Enddruck und eine zuverlässige Vakuumerzeugung. Pfeiffer Vacuum positioniert die DuoVane 6 – 22 als Pumpen mit einem sehr guten Verhältnis aus Saugvermögen und Baugröße, schneller Evakuierung ausgehend von Atmosphärendruck und niedrigem Energieverbrauch innerhalb ihrer Leistungsklasse. Ein integriertes Gasballastventil und ein optimiertes Vakuumsicherheitsventil unterstützen einen zuverlässigen Betrieb.
Durch die Auswahl verschiedener Leistungsgrößen kann die DuoVane 6 – 22 exakt an das zu evakuierende Volumen und den gewünschten Pumpdown angepasst werden. Die Serie eignet sich unter anderem für Vakuumkalibrieranlagen, als Vorvakuumpumpe für Hochvakuumsysteme, für industrielle Prüfstände sowie für Labor und Forschungsanwendungen.
europascal unterstützt Sie bei der Auswahl geeigneter Vakuumpumpen und Komponenten für professionelle Druck und Vakuumkalibrieranlagen. Über den europascal Kalibrierservice erhalten Sie professionelle Kalibrierleistungen für Druck und Vakuummesstechnik.
Ihre Vorteile auf einen Blick
- Zweistufige ölgeschmierte Drehschieberpumpen
- Vier Leistungsgrößen verfügbar
- DuoVane 6: 5,5 m³/h bei 50 Hz
- DuoVane 12: 9,5 m³/h bei 50 Hz
- DuoVane 18: 14 m³/h bei 50 Hz
- DuoVane 22: 19,5 m³/h bei 50 Hz
- Saugvermögen bei 60 Hz bis 22,5 m³/h
- Enddruck aller Modelle 3 × 10⁻³ mbar
- Enddruck mit geöffnetem Gasballast 1 × 10⁻² mbar
- Integriertes Gasballastventil
- Optimiertes Vakuumsicherheitsventil
- Einphasige und dreiphasige Motorvarianten
- Niedriger Energieverbrauch
- Schnelle Evakuierung ab Atmosphärendruck
- Schalldruckpegel zwischen 50 und 52 dB(A)
- DN 25 ISO KF Einlass
- DN 25 ISO KF Auslass
- Kompakte Bauweise
- Ölfüllmenge von 1,1 bis 1,3 l
- Gewicht je nach Modell von etwa 25,5 bis 32 kg
- Zubehör und Wartungssätze verfügbar
- Varianten für korrosive Gase vorgesehen
- Geeignet für Labor und industrielle Vakuumtechnik
- Service und Beratung durch europascal
Ideal für anspruchsvolle Vakuumanwendungen
Die Pfeiffer Vacuum DuoVane 6 – 22 Drehschieberpumpen eignen sich für Anwendungen, bei denen ein zuverlässiges Vor und Feinvakuum mit robustem Pumpprinzip benötigt wird.
Typische Anwendungen sind:
- Vakuumkalibrieranlagen
- Druck und Vakuumkalibrierung
- Vorvakuumversorgung
- Turbomolekularpumpen
- Lecksuchsysteme
- Laborvakuum
- Forschungsanlagen
- industrielle Vakuumprozesse
- analytische Systeme
- Beschichtungsanlagen
- Prüfstände
- Vakuumtrocknung
- Qualitätssicherung
Durch die Auswahl zwischen 5,5 und 19,5 m³/h bei 50 Hz kann die Pumpengröße an die jeweilige Anlage angepasst werden.
Zweistufiges Drehschieberprinzip
Die DuoVane 6 – 22 arbeiten als zweistufige ölgeschmierte Drehschieberpumpen.
Im Pumpeninneren rotiert ein exzentrisch angeordneter Rotor. Bewegliche Schieber bilden mit dem Pumpengehäuse variable Volumina. Beim Drehen des Rotors wird Gas am Einlass angesaugt, eingeschlossen und anschließend verdichtet.
Nach der ersten Verdichtungsstufe gelangt das Gas in die zweite Pumpstufe.
Die zweistufige Bauweise ermöglicht einen deutlich niedrigeren Enddruck als viele einstufige Drehschieberpumpen.
Das Pumpenöl übernimmt mehrere Funktionen:
- Schmierung der beweglichen Bauteile
- Abdichtung zwischen den Pumpenkomponenten
- Wärmeabfuhr
- Unterstützung der Gasverdichtung
Dieses bewährte Pumpprinzip ermöglicht einen robusten und langlebigen Betrieb.
Enddruck von 3 × 10⁻³ mbar
Alle vier Modelle der DuoVane 6 – 22 Reihe erreichen bei geschlossenem Gasballast einen Enddruck von:
3 × 10⁻³ mbar
beziehungsweise:
0,003 mbar
Bei geöffnetem Gasballast beträgt der spezifizierte Enddruck:
1 × 10⁻² mbar
beziehungsweise:
0,01 mbar.
Der niedrige Enddruck macht die Pumpen nicht nur für klassische Vakuumanwendungen interessant, sondern auch als Vorpumpen für Hochvakuumsysteme.
Gasballast für kondensierbare Dämpfe
Alle Modelle besitzen ein Gasballastventil.
Der Gasballast ist besonders bei Anwendungen mit Wasserdampf oder anderen kondensierbaren Gasen hilfreich.
Während der Verdichtung wird zusätzliches Gas in den Pumpenraum eingebracht. Dadurch sinkt der Partialdruck des kondensierbaren Mediums und die Gefahr einer Kondensation im Pumpenöl wird reduziert.
Dies schützt das Öl und unterstützt einen stabilen Pumpbetrieb.
Der Anwender muss dabei berücksichtigen, dass sich der Enddruck bei geöffnetem Gasballast von 0,003 mbar auf 0,01 mbar erhöht.
DuoVane 6
Die Pfeiffer Vacuum DuoVane 6 ist die kleinste Variante der Baureihe.
Das nominelle Saugvermögen beträgt:
5,5 m³/h bei 50 Hz
und:
6,5 m³/h bei 60 Hz
Die Motorleistung liegt bei:
0,45 kW bei 50 Hz
und:
0,55 kW bei 60 Hz
Der Schalldruckpegel beträgt bei 50 Hz:
50 dB(A)
Die Ölfüllmenge beträgt:
1,1 l
Das Gewicht liegt bei etwa:
25,5 kg
Die Abmessungen betragen:
413 × 164 × 237 mm.
Damit eignet sich die DuoVane 6 besonders für kleinere Vakuumvolumina und Anlagen mit moderater Gaslast.
DuoVane 12
Die Pfeiffer Vacuum DuoVane 12 bietet eine höhere Pumpgeschwindigkeit bei weiterhin kompakter Bauform.
Das nominelle Saugvermögen beträgt:
9,5 m³/h bei 50 Hz
und:
11,8 m³/h bei 60 Hz
Die Motorleistung beträgt:
0,45 kW bei 50 Hz
und:
0,55 kW bei 60 Hz
Der Schalldruckpegel beträgt:
50 dB(A)
Die Ölfüllmenge liegt bei:
1,2 l
Das Gewicht beträgt etwa:
27,5 kg
Die Abmessungen betragen:
428 × 164 × 237 mm.
Die DuoVane 12 eignet sich damit für mittlere Vakuumvolumina und Anwendungen, bei denen kürzere Evakuierungszeiten als mit der DuoVane 6 erforderlich sind.
DuoVane 18
Die Pfeiffer Vacuum DuoVane 18 bietet ein nominelles Saugvermögen von:
14 m³/h bei 50 Hz
und:
16,9 m³/h bei 60 Hz
Die Motorleistung beträgt:
0,55 kW bei 50 Hz
und:
0,66 kW bei 60 Hz
Der Schalldruckpegel beträgt:
52 dB(A)
Die Ölfüllmenge liegt bei:
1,3 l
Das Gewicht beträgt etwa:
31 kg
Die Abmessungen betragen:
465 × 164 × 237 mm.
Damit eignet sich die DuoVane 18 besonders für größere Vakuumvolumina und Anwendungen mit höheren Gaslasten.
DuoVane 22
Die Pfeiffer Vacuum DuoVane 22 ist das leistungsstärkste Modell der Baureihe.
Das nominelle Saugvermögen beträgt:
19,5 m³/h bei 50 Hz
und:
22,5 m³/h bei 60 Hz
Die Motorleistung beträgt:
0,55 kW bei 50 Hz
und:
0,66 kW bei 60 Hz
Der Schalldruckpegel beträgt:
52 dB(A)
Die Ölfüllmenge liegt bei:
1,3 l
Das Gewicht beträgt etwa:
32 kg
Die Abmessungen betragen:
483 × 164 × 237 mm.
Damit bietet die DuoVane 22 die höchste Pumpgeschwindigkeit innerhalb der Baureihe und eignet sich besonders für größere Vakuumkammern und Anwendungen mit hohen Anforderungen an kurze Evakuierungszeiten.
Technische Highlights
Produktfamilie: Pfeiffer Vacuum DuoVane 6 – 22
Geräteart: Zweistufige ölgeschmierte Drehschieberpumpen
Modelle: DuoVane 6, DuoVane 12, DuoVane 18, DuoVane 22
Saugvermögen bei 50 Hz: 5,5 bis 19,5 m³/h
Saugvermögen bei 60 Hz: 6,5 bis 22,5 m³/h
Enddruck geschlossen: 3 × 10⁻³ mbar
Enddruck Gasballast offen: 1 × 10⁻² mbar
Motor: einphasig oder dreiphasig
Motordrehzahl bei 50 Hz: 1.500 min⁻¹
Motordrehzahl bei 60 Hz: 1.800 min⁻¹
Motorleistung: 0,45 bis 0,66 kW
Schalldruckpegel: 50 bis 52 dB(A)
Ölfüllmenge: 1,1 bis 1,3 l
Einlass: DN 25 ISO KF
Auslass: DN 25 ISO KF
Gewicht: 25,5 bis 32 kg
Technische Daten
| Merkmal | DuoVane 6 | DuoVane 12 | DuoVane 18 | DuoVane 22 |
|---|---|---|---|---|
| Saugvermögen 50 Hz | 5,5 m³/h | 9,5 m³/h | 14 m³/h | 19,5 m³/h |
| Saugvermögen 60 Hz | 6,5 m³/h | 11,8 m³/h | 16,9 m³/h | 22,5 m³/h |
| Enddruck | 3 × 10⁻³ mbar | 3 × 10⁻³ mbar | 3 × 10⁻³ mbar | 3 × 10⁻³ mbar |
| Enddruck mit Gasballast | 1 × 10⁻² mbar | 1 × 10⁻² mbar | 1 × 10⁻² mbar | 1 × 10⁻² mbar |
| Motorleistung 50 Hz | 0,45 kW | 0,45 kW | 0,55 kW | 0,55 kW |
| Motorleistung 60 Hz | 0,55 kW | 0,55 kW | 0,66 kW | 0,66 kW |
| Motordrehzahl 50 Hz | 1.500 min⁻¹ | 1.500 min⁻¹ | 1.500 min⁻¹ | 1.500 min⁻¹ |
| Motordrehzahl 60 Hz | 1.800 min⁻¹ | 1.800 min⁻¹ | 1.800 min⁻¹ | 1.800 min⁻¹ |
| Schalldruckpegel | 50 dB(A) | 50 dB(A) | 52 dB(A) | 52 dB(A) |
| Ölfüllmenge | 1,1 l | 1,2 l | 1,3 l | 1,3 l |
| Gewicht | 25,5 kg | 27,5 kg | 31 kg | 32 kg |
| Länge | 413 mm | 428 mm | 465 mm | 483 mm |
| Breite | 164 mm | 164 mm | 164 mm | 164 mm |
| Höhe | 237 mm | 237 mm | 237 mm | 237 mm |
| Einlass | DN 25 ISO KF | DN 25 ISO KF | DN 25 ISO KF | DN 25 ISO KF |
| Auslass | DN 25 ISO KF | DN 25 ISO KF | DN 25 ISO KF | DN 25 ISO KF |
Einphasige und dreiphasige Ausführungen
Für alle vier DuoVane Modelle sind:
einphasige
und:
dreiphasige Motorvarianten
vorgesehen.
Dadurch kann die Pumpe an unterschiedliche elektrische Versorgungen und Anlagenkonzepte angepasst werden.
Dies ist insbesondere bei industriellen Anlagen hilfreich, bei denen dreiphasige Motoren bevorzugt werden.
Vakuumsicherheitsventil
Pfeiffer Vacuum hebt bei der DuoVane 6 – 22 Reihe ein optimiertes Vakuumsicherheitsventil hervor.
Ein solches Ventil unterstützt das Vakuumsystem insbesondere beim Abschalten der Pumpe.
Es verhindert beziehungsweise reduziert unerwünschte Druckänderungen und trägt dazu bei, den Vakuumraum vom Pumpensystem zu trennen.
Dadurch wird die Betriebssicherheit des Gesamtsystems verbessert.
Zubehör und Wartung
Für die DuoVane 6 – 22 stehen verschiedene Wartungssätze und Zubehörkomponenten zur Verfügung.
Pfeiffer Vacuum nennt unter anderem:
- Schieberfedersatz
- Schauglassatz
- Ventil und Federsatz
- Dichtungssatz
- Wellendichtring
- Membransatz
- Gasballastventil Kit
- Überholsatz
- Ölnebelabscheider
- Staubabscheider
- Sorptionsfalle
- Kühlfalle
- Vakuumpumpenöl
Damit können die Pumpen langfristig gewartet und an unterschiedliche Prozessbedingungen angepasst werden.
Varianten für korrosive Gase
Pfeiffer Vacuum nennt für die DuoVane Reihe zusätzlich C Versionen für korrosive Gase.
Für Anwendungen mit aggressiven oder korrosiven Medien sollte deshalb gezielt geprüft werden, welche Pumpenausführung für das jeweilige Medium vorgesehen ist.
DuoVane 6 – 22 als Vorvakuumpumpen
Eine typische Anwendung der Pfeiffer Vacuum DuoVane 6 – 22 ist die Vorvakuumversorgung von Hochvakuumpumpen.
Turbomolekularpumpen benötigen einen bereits deutlich unter Atmosphärendruck liegenden Vorvakuumdruck.
Die DuoVane übernimmt die erste Druckreduzierung und fördert das von der Turbopumpe transportierte Gas zur Atmosphäre.
Mit einem Enddruck von 3 × 10⁻³ mbar bieten alle Modelle hierfür eine leistungsfähige Grundlage.
Welche Pumpengröße am besten geeignet ist, hängt insbesondere von der Größe der Vakuumkammer, der Gaslast und der gewünschten Evakuierungszeit ab.
DuoVane 6 – 22 für Vakuumkalibrieranlagen
Die Pumpen eignen sich ebenfalls für Vakuumkalibrieranlagen.
Bei der Kalibrierung von Vakuummessgeräten, Absolutdrucksensoren und Referenzmessgeräten müssen Leitungen und Vakuumkammern zuverlässig evakuiert werden.
Die vier abgestuften Saugvermögen ermöglichen die Anpassung an unterschiedliche Kalibriervolumina.
Für kleine Anlagen kann beispielsweise eine DuoVane 6 ausreichend sein.
Bei größeren Kammern oder kürzeren Pumpdown Zeiten kann eine DuoVane 18 oder DuoVane 22 vorteilhaft sein.
europascal unterstützt Sie bei der Auswahl einer geeigneten Pumpengröße und der Zusammenstellung professioneller Vakuumkalibrieranlagen.
Welche DuoVane ist die richtige?
Die Auswahl richtet sich vor allem nach dem erforderlichen Saugvermögen:
| Modell | Geeignete Anwendung |
|---|---|
| DuoVane 6 | kleinere Vakuumvolumina und Laboranlagen |
| DuoVane 12 | mittlere Vakuumvolumina |
| DuoVane 18 | größere Kammern und höhere Gaslasten |
| DuoVane 22 | höchste Pumpgeschwindigkeit der Baureihe |
Alle vier Modelle erreichen denselben spezifizierten Enddruck von 0,003 mbar. Der wesentliche Unterschied liegt daher in erster Linie im Saugvermögen und damit in der Evakuierungszeit.
DuoVane oder HiScroll?
Pfeiffer Vacuum bietet neben den ölgeschmierten DuoVane Pumpen auch die trockene HiScroll Baureihe an.
Die DuoVane 6 – 22 arbeitet ölgeschmiert. Dies ermöglicht ein robustes Pumpprinzip und einen sehr niedrigen Enddruck von 3 × 10⁻³ mbar.
Die HiScroll Serie arbeitet dagegen trocken und benötigt kein Öl im Schöpfraum.
Eine trockene Scrollpumpe bietet insbesondere dann Vorteile, wenn eine Kontamination des Prozesses durch Öl unbedingt vermieden werden soll.
Für robuste klassische Vorvakuum und Laboranwendungen bietet die DuoVane Reihe dagegen eine bewährte und leistungsfähige Lösung.
Warum die Pfeiffer Vacuum DuoVane 6 – 22 wählen?
Die Pfeiffer Vacuum DuoVane 6 – 22 kombiniert bewährte zweistufige Drehschiebertechnik mit einer praxisgerechten Auswahl verschiedener Leistungsgrößen.
Alle Modelle erreichen einen Enddruck von 3 × 10⁻³ mbar, während das Saugvermögen von 5,5 bis 19,5 m³/h bei 50 Hz gewählt werden kann. Dadurch lässt sich die Pumpengröße gezielt auf die jeweilige Vakuumanlage abstimmen.
Die integrierte Gasballastfunktion erweitert den Einsatzbereich auf Anwendungen mit kondensierbaren Dämpfen.
Ein und dreiphasige Motorvarianten ermöglichen eine flexible Integration in Labor und Industrieanlagen.
DN 25 ISO KF Anschlüsse erleichtern die Verwendung standardisierter Vakuumkomponenten.
Damit bietet die DuoVane 6 – 22 Produktfamilie eine robuste Lösung für Laborvakuum, Vorvakuum, Kalibrieranlagen und industrielle Prozesse.
Typische Anwendungen mit der Pfeiffer Vacuum DuoVane 6 – 22
Die Pfeiffer Vacuum DuoVane 6 – 22 eignet sich insbesondere für:
- Vakuumkalibrieranlagen
- Druck und Vakuumkalibrierung
- Laborvakuum
- Vorvakuumversorgung
- Turbomolekularpumpen
- Lecksuchsysteme
- analytische Systeme
- Forschungsanlagen
- industrielle Prüfstände
- Beschichtungsprozesse
- Vakuumtrocknung
- industrielle Vakuumsysteme
